5.56口径突击步枪外观结构三维数模

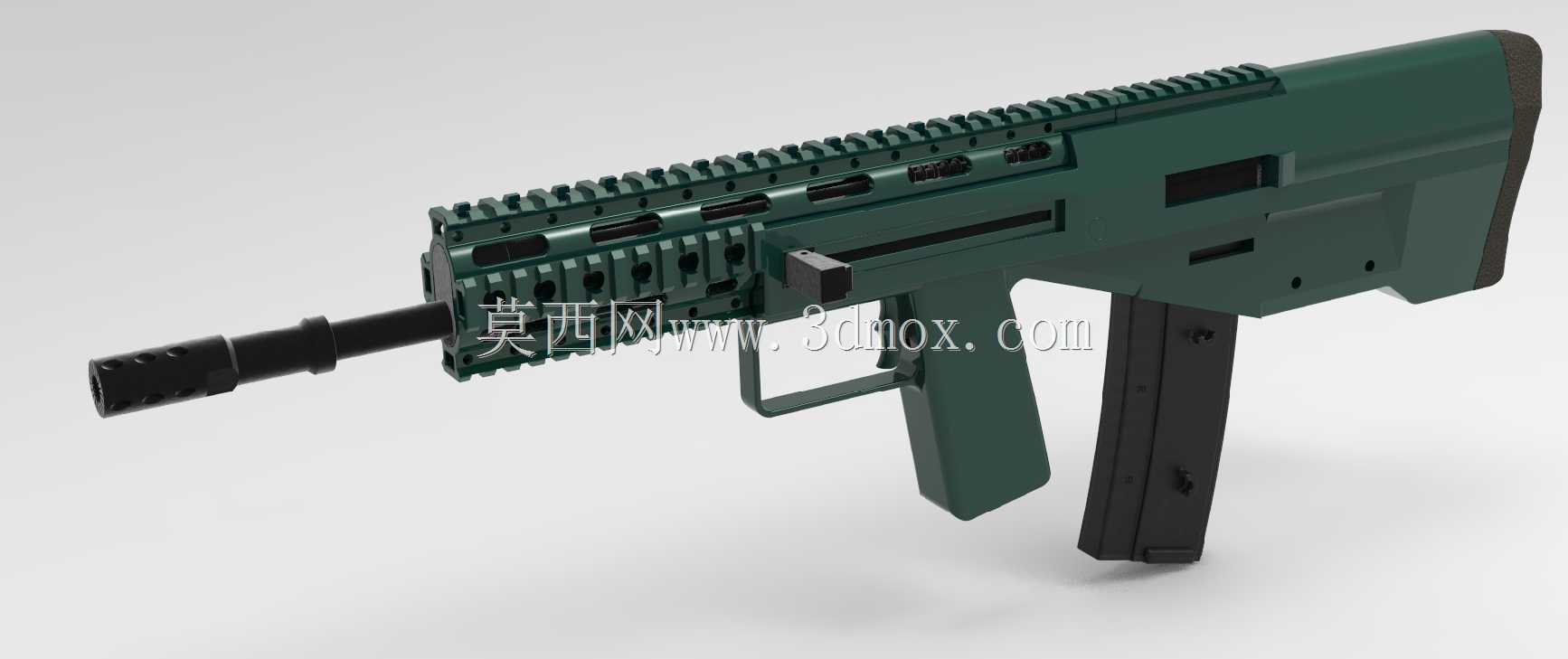

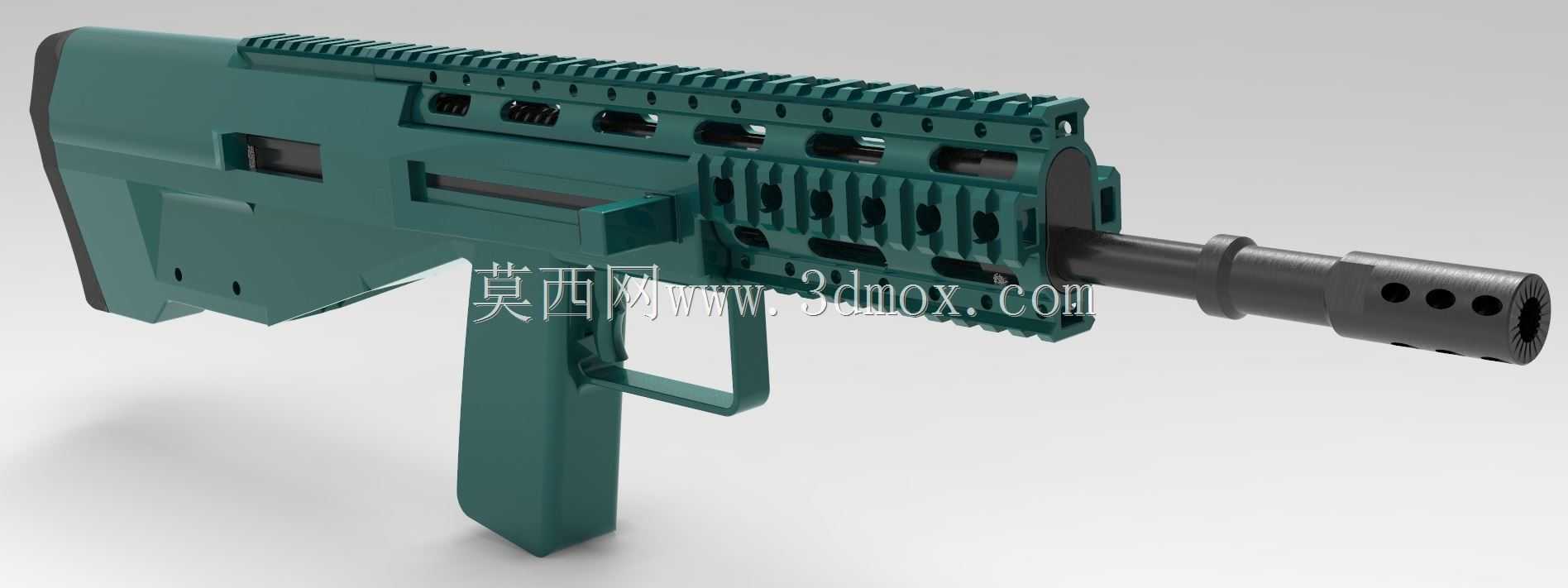

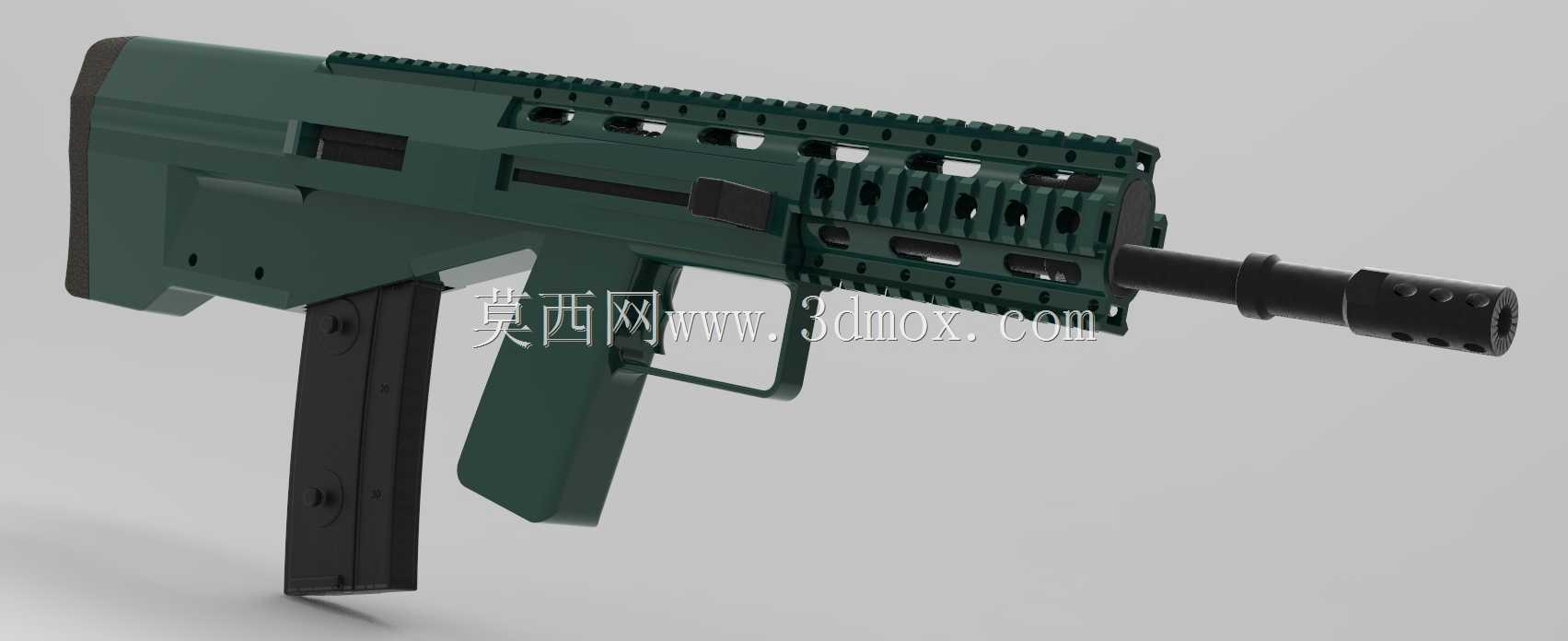

　　这套三维数模围绕小口径自动步枪的整体外形与装配关系展开，建模过程中优先还原了上机匣、下机匣、护木、枪管组件、握把与枪托段的相对位置，所有配合面均按照实装枪械的常规布局进行约束，没有为了视觉效果随意改动核心接口尺寸。从结构拆分逻辑来看，护木段采用多面镂空的RIS导轨布局，顶部全长皮卡汀尼导轨从机匣上盖一直延伸到护木前端，侧面与下方预留分段导轨安装位，既可以串联机械瞄具、光学瞄准镜与夜视设备，也能在护木侧方加装战术灯、激光指示器等附件，镂空槽同时承担减重与空气流通散热的作用，连续射击时枪管周边的热空气可通过护木开孔快速散出，避免护木外层温度过快升高。

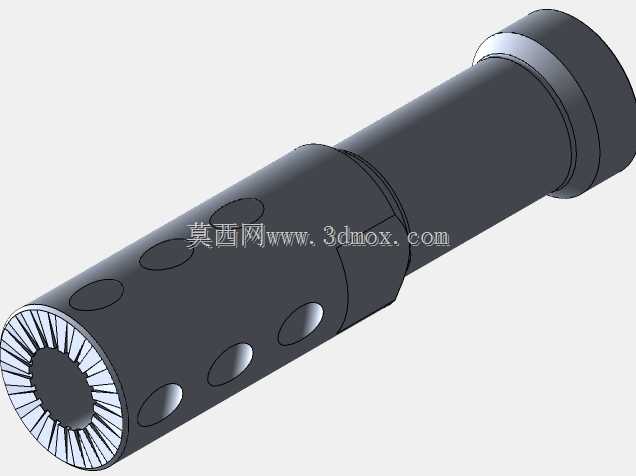

　　枪管前端装配的多孔式消焰器通过螺纹与枪管结合，数模中保留了螺纹旋合段的轴向长度与定位台阶，消焰器侧面的开孔角度按照常规制退消焰结构布置，能够在导出火药燃气时抑制枪口上跳与底火焰暴露。机匣部分的设计兼顾了自动机运动空间与外壳强度，上机匣导轨基座与壳体做一体化加厚处理，下机匣整合扳机护圈、弹匣井与握把连接座，握把采用符合人体工学的前倾角度，握持时手腕自然伸直，长时间据枪不易疲劳；扳机护圈与下机匣的过渡圆角做了加厚处理，低温环境戴战术手套操作时也不会出现干涉。

　　从安装边界来看，全枪长度控制在常规短突击步枪的尺寸区间，枪管轴线与握把、枪托的支撑点处于同一条受力传力路径上，全自动射击时后坐力沿枪托抵肩点直线传递，能有效降低枪口偏转量。弹匣井的开口做了扩口引导设计，换弹匣时不需要精准对齐即可快速插入，弹匣锁定卡扣的位置在扳机护圈前方，操作手在不离开握把的情况下即可触碰解锁。建模时各零部件的分模线、装配接缝都按照实际冲压与机加工件的工艺特征绘制，机匣外壳的钣金折弯圆角、护木的注塑拔模斜度、金属件的倒角去锐边都有明确体现，没有出现无厚度的虚假曲面。

　　在实际应用场景中，这类结构数模可用于战术装备的外观验证、教学演示中的枪械结构拆解展示、影视道具的3D打印制作以及射击游戏的资产制作，设计阶段可以直接在数模上验证不同附件的安装兼容性，检查瞄准镜基线高度、护木附件与握持位置的干涉情况，提前调整导轨长度与开孔位置，避免实物打样后出现附件装夹冲突、操作空间不足的问题。整体外形采用哑光深绿表面处理的配色方案，对应野外作战环境的低可视度需求，所有外露棱角都做了钝化处理，既避免携行时勾挂装具，也能提升零件表面的抗磕碰能力。
