佩尔达尼奥手动孔位安装支架组件

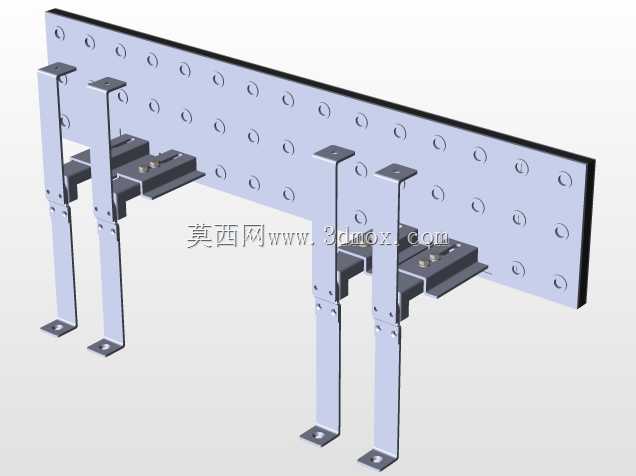

　　这套结构件的核心使用场景，是工业现场各类墙面、设备立面的外挂器件预装固定，常见于车间布线工位、通讯基站侧装单元、小型自动化产线的外挂阀岛与接线盒安装场景，替代了传统现场逐点打孔、临时裁切角码的粗放安装方式。整套组件由一块带规则阵列孔位的主立板、四组独立可调的落地支撑腿，以及配套的滑动挂载卡座构成，所有部件的装配关系完全按照现场实际安装逻辑搭建，没有多余的装饰性结构。

　　从安装边界来看，主立板为长条形薄钢板结构，板面沿长度方向均匀排布多列圆形安装孔，孔位间距按照通用工业安装模数设定，既可以适配不同尺寸的接线端子排、小型继电器组、气源处理件的固定孔距，也能满足轻型传感器、标识牌、走线槽的挂载需求。立板的厚度选型兼顾了立面刚性与钻孔加工便利性，板面长度覆盖常规车间立柱间的空余安装面，高度方向预留足够的上下调节余量，不需要在现场对立板进行二次裁切。四组支撑腿采用折弯成型的金属支腿结构，每根支腿底部带水平安装脚板，脚板上开有地脚固定孔，可直接通过膨胀螺栓固定在水泥地面，或是通过螺栓锁固在设备平台的台面上；支腿的竖直段开有长条形调节腰孔，能够根据现场地面的不平整程度微调立板的整体水平高度，抵消地面铺装误差带来的装配间隙。

　　滑动挂载卡座是这套结构的功能核心，卡座采用卡扣式设计，可直接卡入立板的阵列孔位中，沿立板长度方向自由滑动调整位置，当挂载器件的安装孔位与预设孔位不匹配时，只需要松开卡座的锁止螺钉，滑动卡座到对应孔位后重新锁紧即可，不需要在立板上重新钻孔，大幅降低了现场改装的工作量。卡座的承载面做了折边加强处理，避免挂载较重器件时出现板面变形，卡座与立板的接触位置预留了防滑垫安装位，锁止后不会因为设备运行的振动出现位置滑移。

　　设计思路上完全围绕现场快速部署的需求展开，所有零部件都采用常规钣金折弯、冲孔工艺加工，不需要特殊的铸造成型或复杂机加工序，制造成本低，备件替换方便。支腿与立板之间采用螺栓连接，整套结构可以完全拆解运输，到达现场后不需要专用焊接工具，仅用常规扳手即可完成组装，适合临时工位搭建、展会设备布置、产线快速改造这类需要频繁拆装移位的场景。在刚性校核层面，四组支腿沿立板长度方向均匀分布，将立板的长跨度受力拆分为多段简支支撑，即使在立板满挂载轻型器件的工况下，立板的中部挠度也能控制在允许范围内，不会出现肉眼可见的下弯变形。支腿的竖直折弯截面采用L型加强结构，相比平板直腿的抗侧倾能力提升明显，当挂载器件重心略微偏离立板板面时，支腿也不会出现侧向失稳。

　　实际使用中，这套支架还可以根据安装场景灵活调整配置，当安装位置本身就是平整的承重墙面时，可以拆除四组落地支腿，直接通过立板上的阵列孔将整块立板锁固在墙面上，作为壁挂式安装背板使用；当现场没有可用的墙面依托、需要在空旷车间内独立设置安装位时，装配上四组支腿即可形成独立的落地安装架，不需要依附其他建筑结构。立板表面的孔位同时兼容公制M4、M5、M6三种常用安装螺栓，覆盖了绝大多数低压电气元件、气动辅件的安装螺纹规格，现场施工时不需要额外准备特殊规格的紧固件。卡座的滑动行程覆盖立板的全部有效长度，器件布局可以根据走线方向、操作空间需求任意调整，后期新增器件时也只需要增补对应数量的卡座，不需要更换整块立板，扩展灵活性很强。
