可折叠多孔通讯设备防护安装机架

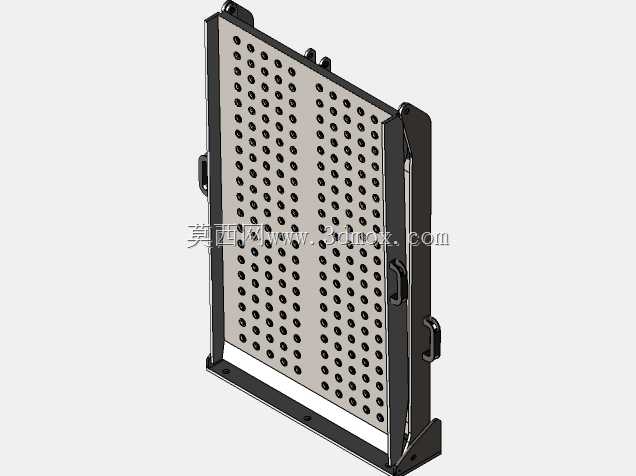

　　这套折叠式多孔安装机架主要面向临时通讯站点、野外作业指挥舱、移动检修工位以及空间受限的设备舱内部使用，核心作用是为通讯终端、信号转接模块、小型配电单元或便携测控装置提供可快速展开、收纳后占用空间极小的承载界面。从结构方案来看，整机采用两侧竖向支撑边框夹持中间多孔安装面板的布局，面板上规则排布大量圆形通孔，孔阵按等间距行列布置，既可以通过扎带、卡扣、束线环固定线缆与轻量化模块，也能配合螺栓、浮动螺母安装标准小型设备，孔位冗余度高，现场调整安装位置时不需要重新在钣金面上钻孔，适配不同批次终端的固定孔距差异。

　　机架的折叠逻辑集中在两侧边框与主面板的铰接区域，侧边支撑件通过多组铰链与面板端部连接，展开后侧边卡扣自动卡入定位槽，限制铰接轴继续转动，使整体形成具有一定抗扭刚度的立式承载框架；收纳时拨开侧边锁扣，两侧支撑边框向面板背面回转贴合，折叠后整体厚度仅为展开状态的三分之一左右，方便装入通讯器材运输箱或者车载设备抽屉。边框外侧预留了多个带加强凸台的挂接耳与把手结构，挂接耳上开设长圆形安装孔，既可以挂装在方舱内壁的预置导轨上，也能通过膨胀螺栓固定在临时墙面，长圆孔可以补偿安装基面的孔位误差，降低现场装配对基面加工精度的要求；侧边的折弯把手一方面方便单人搬运提拿，另一方面在机架展开落地时作为侧向限位支点，避免框架受侧向载荷后发生倾翻。

　　面板采用薄钣金冲孔后折弯翻边的工艺成型，冲孔区域四周设计连续折弯边，大幅提升薄板的平面抗弯刚度，即使在面板上挂载多台重量不均的通讯模块，中部也不会出现明显下挠；大量通孔同时承担通风散热作用，设备工作时产生的热量可以通过孔阵自然对流散出，不需要额外在面板上开设通风窗，也避免了大面积封闭钣金导致的热量积聚。两侧竖向边框采用槽型折弯截面，槽口朝向面板内侧，铰接轴、锁止弹片都隐藏在槽腔内部，既减少外露突出物，防止运输过程中磕碰其他器材，也能避免野外粉尘、雨水直接冲刷铰接配合面，降低转轴卡滞的概率。

　　从安装边界来看，展开状态下机架整体为立式矩形轮廓，宽度方向以多孔面板为主体，两侧边框向外小幅突出，深度方向由展开后的侧边支撑脚决定，落地放置时支撑脚接触地面的跨度经过匹配，在常见的车厢地板、临时工作台面上都能保持稳定；折叠后两侧支撑件收回到面板后侧，整体轮廓接近一块带薄边框的冲孔板，堆叠存放时多台机架可以贴面叠放，仓储空间利用率远高于固定焊接式机架。设计过程中铰接点位的布置经过权衡：转轴位置避开面板冲孔的主受力区域，连接螺钉穿过边框折弯后的双层钣金面，避免单点受力导致薄板局部变形；锁止结构采用弹性卡爪搭配定位凹槽，展开到位时给出明确的到位触感，不需要额外工具即可完成状态切换，适合现场操作人员快速部署。

　　实际使用场景里，这类机架尤其适合需要频繁转场的通讯保障任务：运输阶段折叠收纳，到达作业点后翻开两侧支撑、卡紧锁扣，即可把通讯模块、电源适配器、信号分路器依次固定在多孔面板上，线缆穿过孔位在背面整理捆扎，正面仅保留设备操作面，走线整洁且后期排查线路时可以直接从背面透过孔位观察线缆走向。如果是固定舱室长期安装，也可以拆除侧边的折叠锁止件，直接通过边框上的安装孔把机架永久固定在机柜立柱或者舱壁上，多孔面板仍可作为通用安装底板使用，兼顾临时部署与长期固定两种使用需求。结构建模时所有钣金件的折弯半径、冲孔边距、铰链配合间隙都按常规钣金加工能力设定，没有特殊工艺要求，普通钣金厂通过激光切割、数控折弯、标准铰链装配即可完成成品制造，维护时如果某一侧边框变形，也可以单独拆卸更换，不需要整体报废机架。
