不锈钢火腿切片固定支架结构

　　该结构面向餐饮后厨、熟食加工档口、商超现切展示区以及宴会备餐场景，主要用于整腿类肉制品在修整、切片和分份过程中的稳定夹持。整只火腿体积较长、外形不规则，表面又带有油脂和硬化皮层，若直接放置在普通砧板上，下刀时容易滑移，既影响切片厚度一致性，也会增加操作人员持刀施力时的安全风险。此支架通过底部承托、前端肉叉定位和上部环形压持共同约束工件，使火腿在较长的切削行程中保持固定姿态，操作人员可双手配合刀具完成薄切、修整和去皮作业。

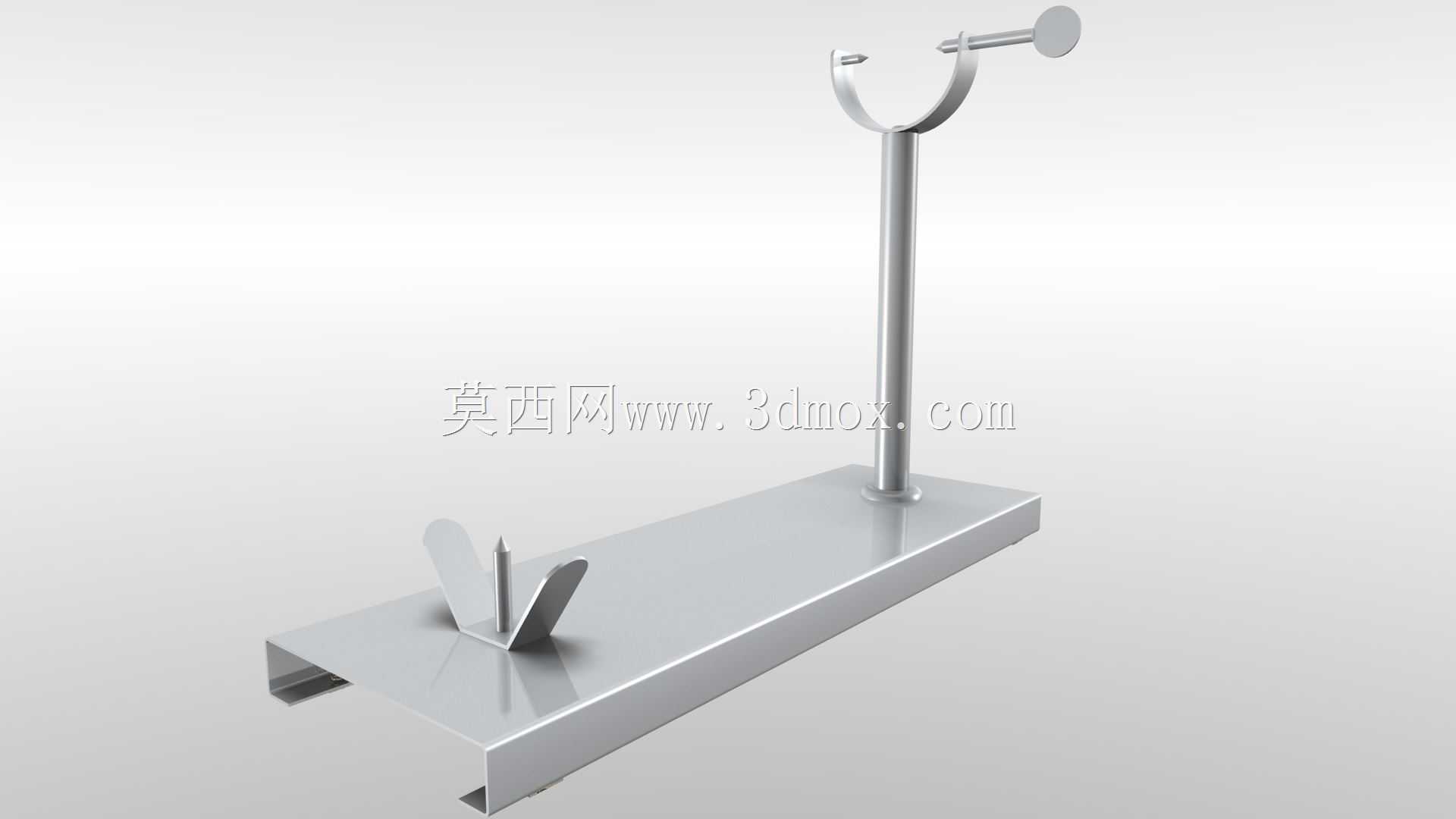

　　从实际使用逻辑看，底座采用长条形金属板形式，沿火腿长度方向布置，提供较低的重心和足够的支撑跨度。底座前端设置两枚向上伸出的尖状定位件，切入火腿端部或靠近骨位的区域，形成第一道机械约束；立柱位于底座中后部，向上延伸至火腿上方区域，顶端连接半环形抱持结构，可托住或压住火腿中段，避免工件在切片受力时绕前端叉点翻转。环形件末端带圆盘状限位结构，既能作为侧向挡靠，也能在调整工件位置时提供肉眼可辨的边界参考。

　　结构设计上没有采用复杂传动或多向调节机构，而是以钣金折弯、圆管立柱、焊接固定和简单销轴连接为主，适合小批量餐饮器具制造。底座板材边缘做折边处理，既提高薄板的抗弯刚度，也减少裸边割手风险；立柱与底板之间采用垂直承力布局，切片时刀具施加的竖向力经火腿传递到环形架和立柱，再由底板分散到台面。前端叉件承受拉拔和扭转载荷，因此其与底板的连接区域需要保证焊缝饱满、根部过渡平滑，避免在反复插取肉制品后出现裂纹。

　　外形尺寸方面，整体呈长条立式布置，底座长度需覆盖火腿主要承托区间，宽度则控制在台面可稳定放置的范围内，避免设备过度占用切配台。立柱高度以火腿最大直径和操作人员自然持刀高度为依据，过高会使压持点远离底座而产生较大弯矩，过低则会干涉刀具沿腿面往复运动。上部半环的开口尺寸应兼顾常见整腿截面，既不能过大导致定位失效，也不能过小而无法放入带皮层的原料。圆盘限位件位于环体侧端，其外径不宜超过刀具正常运动通道，重点承担轴向挡靠而非大面积夹紧功能。

　　安装边界主要集中在台面接触区域。底板下方应保持平整，若用于光滑不锈钢工作台，可在底面增设防滑垫或点状脚垫，使切片横向力不会推动整体滑移。设备周围需要预留刀具摆动空间和取放火腿的操作半径，前端叉件附近不宜紧贴墙面或其他器皿。清洁维护也是结构设计中必须考虑的因素，食品接触件应减少深槽、窄缝和难以擦洗的封闭腔，焊缝表面需打磨连续，防止肉屑、油脂在尖角处积存。

　　建模时可将底座作为主基准件，先确定底板长度、宽度和折边高度，再建立前端叉件的插入角度与间距。立柱以底板上表面为装配参考，保证轴线垂直；顶部环体需围绕火腿典型中心线布置，环的圆弧半径、开口方向和末端圆盘位置应与工件姿态匹配。尖叉部分可做成独立子装配，便于根据不同腿型更换叉距或加强根部。整体结构虽然简单，但各承力点之间的相对位置直接决定使用稳定性，尤其是前端插取点、上部压持点和底座投影中心的关系，需要在三维环境中反复校核，确保火腿放入后重心落在底座支撑范围以内，切片过程中不翘头、不侧翻、不与立柱发生干涉。
