制冷剂用铝合金管翅式冷凝器结构

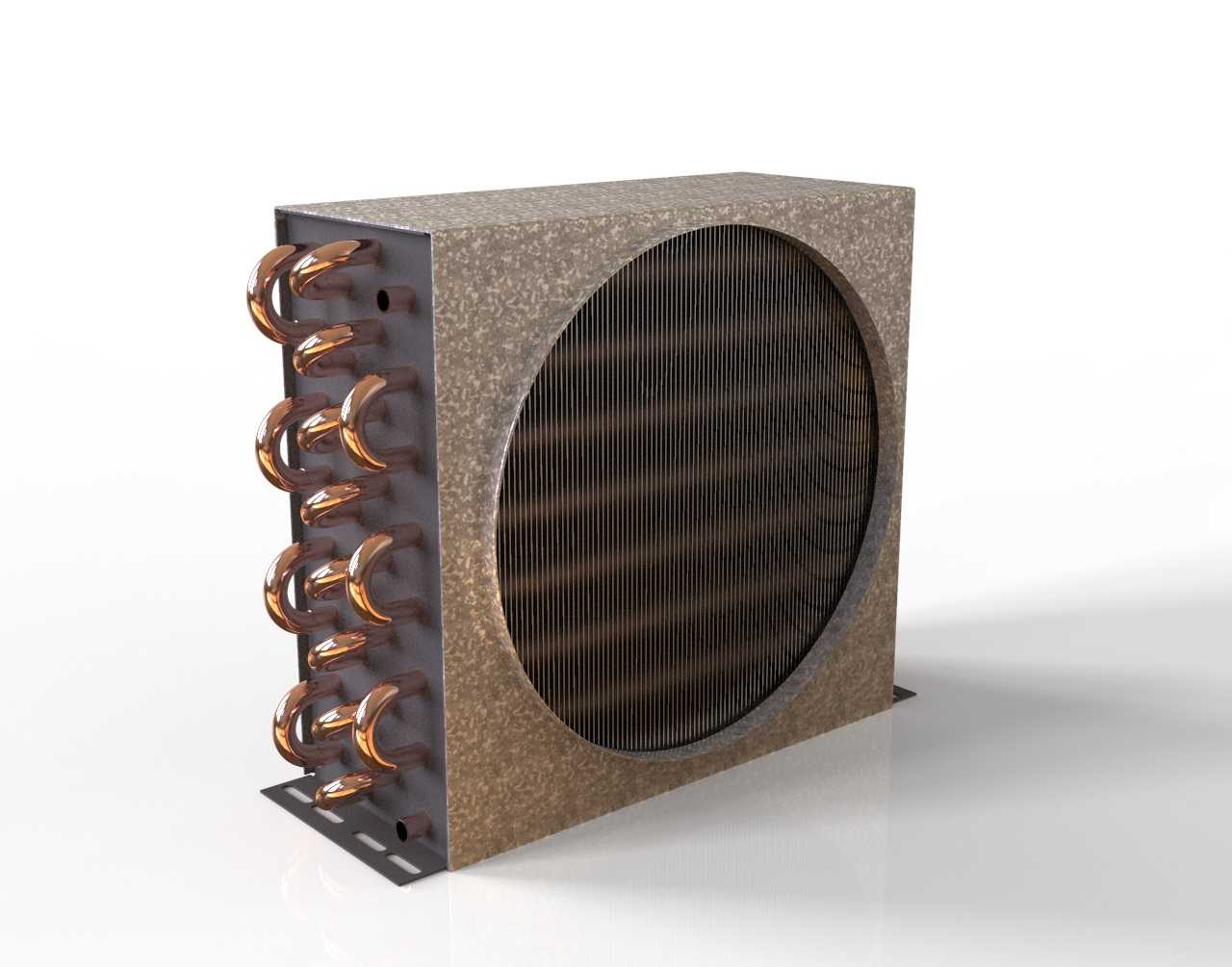

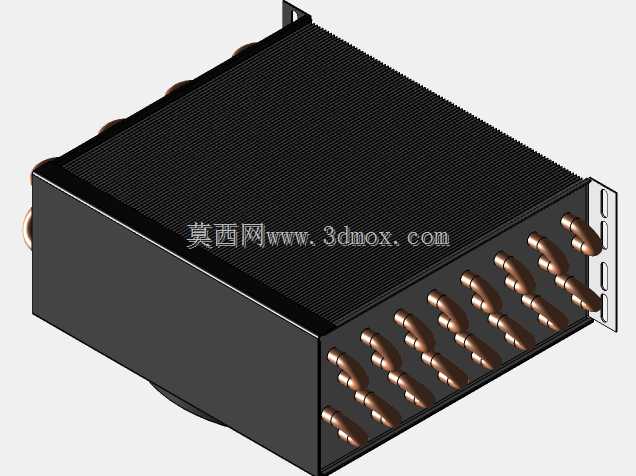

这款冷凝器主要面向中小型制冷系统的换热需求设计，常见于商用冷柜、小型工业冷却机组、恒温实验设备的制冷回路中，承担制冷剂相变放热的核心功能，将压缩机排出的高温高压气态制冷剂携带的热量，通过换热结构传递到流经翅片的空气侧，让制冷剂冷凝为中温高压液态，为后续节流蒸发环节提供稳定的工质状态。从结构设计来看，主体采用铝合金材质的高密度平直翅片搭配多回程紫铜盘管，翅片采用密齿排布结构，在有限的箱体空间内尽可能拓展空气侧换热面积，铜盘管与翅片采用胀接工艺紧密贴合，避免接触热阻影响换热效率，铜质盘管的弯折路径经过流阻优化，多排平行排布的管路让制冷剂在流动过程中充分与翅片侧完成热交换，同时控制管内制冷剂流速在合理区间，避免压损过大影响整个制冷回路的运行效率。设备整体为长方体箱式结构，两侧预留带安装孔的固定支耳，支耳的孔位尺寸适配常规制冷机组的安装框架间距，安装时可直接通过螺栓固定在机组风道内，进风侧对应翅片的整面迎风区域，出风侧可配套轴流风机完成强制对流散热，设备的进出管接头布置在盘管侧端，预留的管接头长度可直接适配常规制冷铜管的焊接操作，无需额外调整管路走向。设计过程中充分考虑了不同安装场景的边界限制，整体外形方正无突出结构，除两侧支耳外主体部分可嵌入机组预留的安装腔体内，不会额外占用设备外部空间，翅片表面做了抗氧化钝化处理，可适应常规机房、商用后厨等多尘、有一定湿度的使用环境，避免长期使用出现翅片氧化粉化影响散热效果。盘管的排布采用错列设计，相比顺排结构可以更好地扰动空气流场，让空气在流经翅片间隙时形成局部湍流，破坏翅片表面的边界层，提升空气侧的换热系数，同时管路的弯折半径统一，既保证了制冷剂流动的顺畅性，也降低了加工弯折过程中铜管出现瘪管、壁厚减薄的风险，提升产品加工良率与长期运行的可靠性。在实际选型适配时，可根据系统的制冷量需求匹配对应迎面风速，该结构在2-3m/s的迎面风速区间内可保持较高的换热效率，同时运行风噪控制在合理范围内，适配对噪音有一定要求的商用场景。
