三轴手持摄像稳定云台万向节结构

　　该结构面向移动影像采集场景，主要解决手持拍摄过程中行走、跟拍、俯仰转向和机位快速切换时画面抖动的问题。设备可用于纪录片拍摄、活动现场记录、影视辅助机位、工业巡检影像采集以及小型团队外景作业，核心承载对象为微单相机、小型摄像机或同等级影像设备。整机采用双手持框架与三轴回转机构组合的形式，操作人员既可以通过两侧握把稳定托举，也可以在低角度、跟拍和狭窄空间中调整握持姿态，使相机在运动过程中保持相对平稳的朝向。

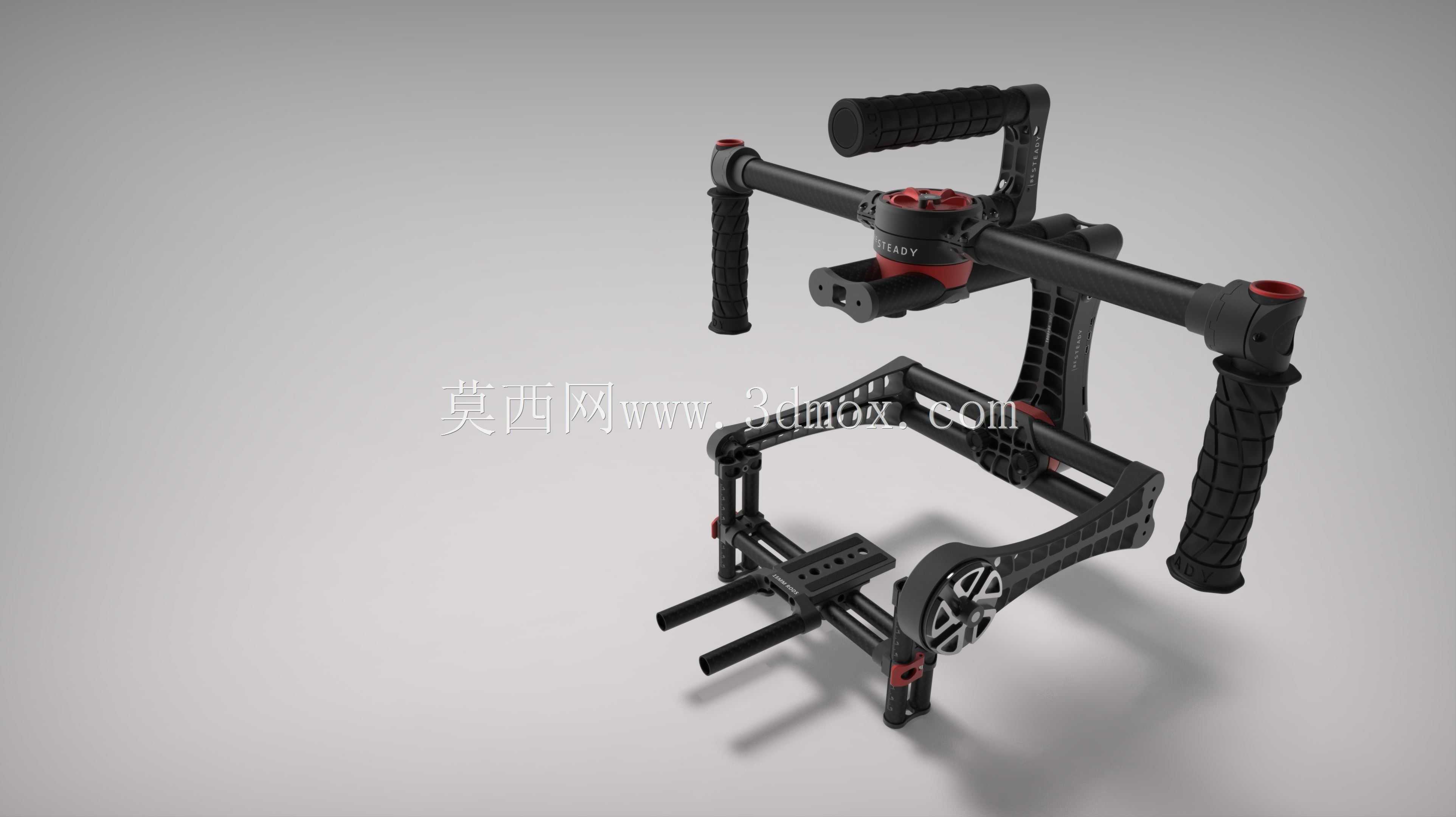

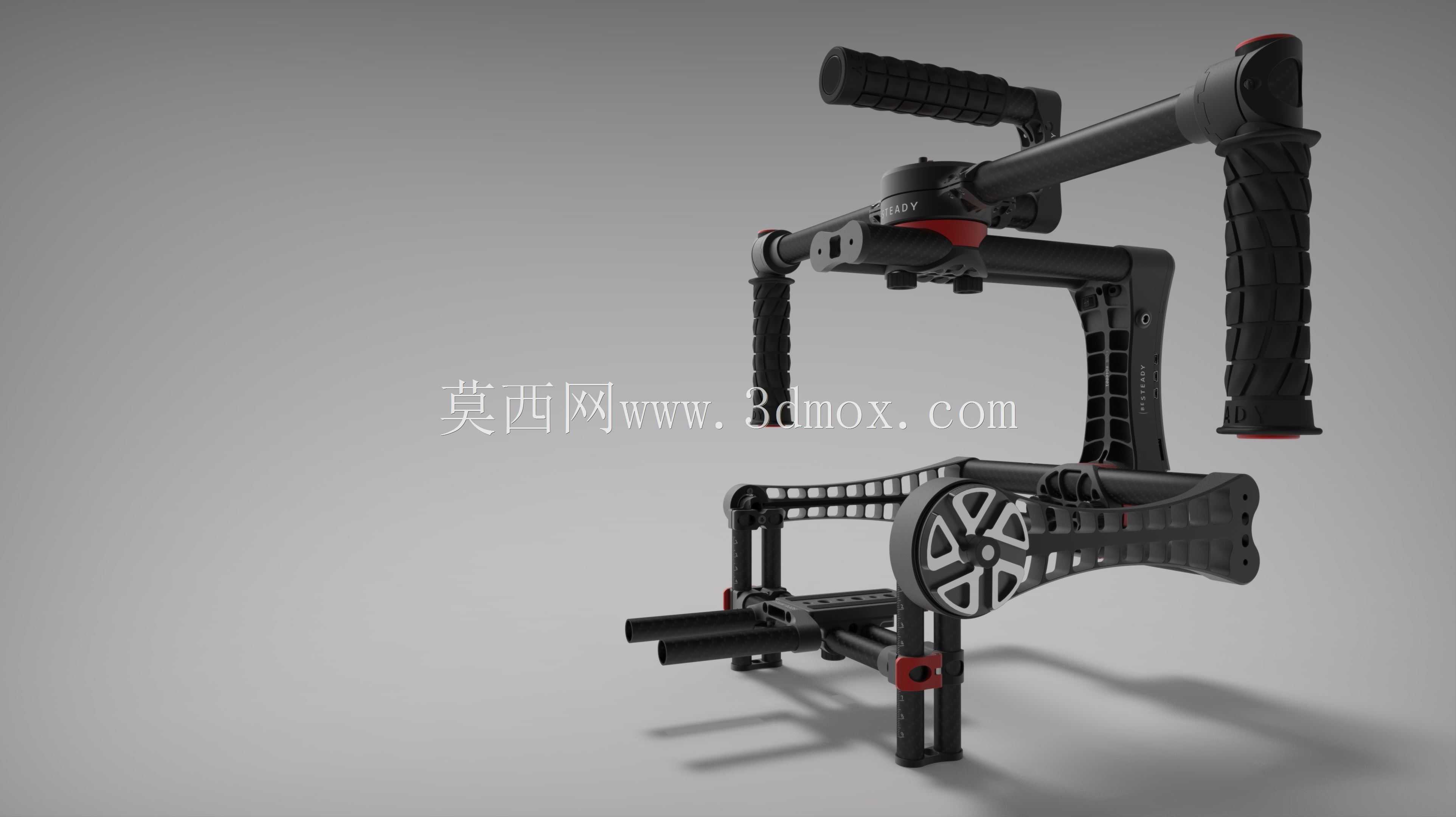

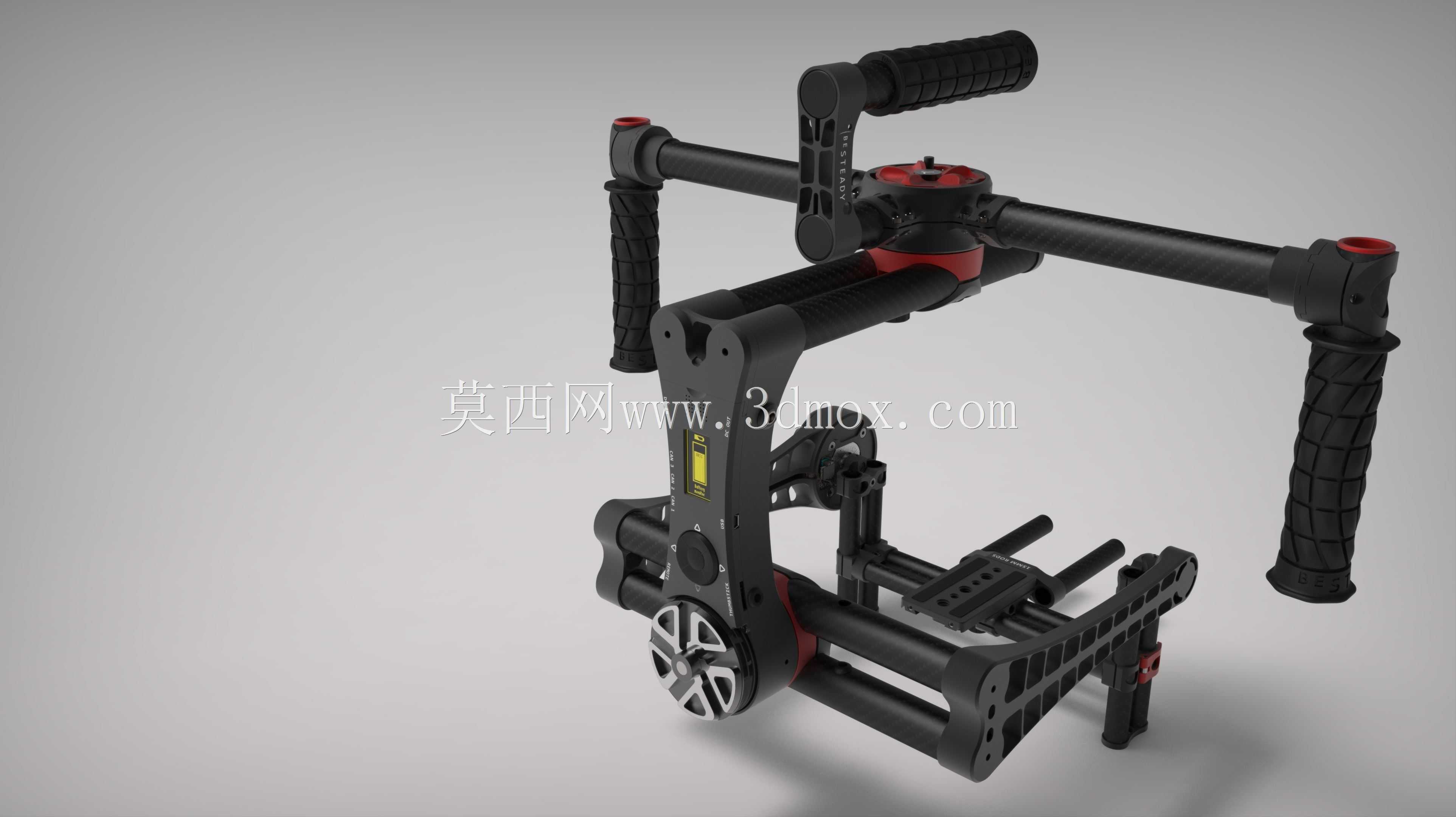

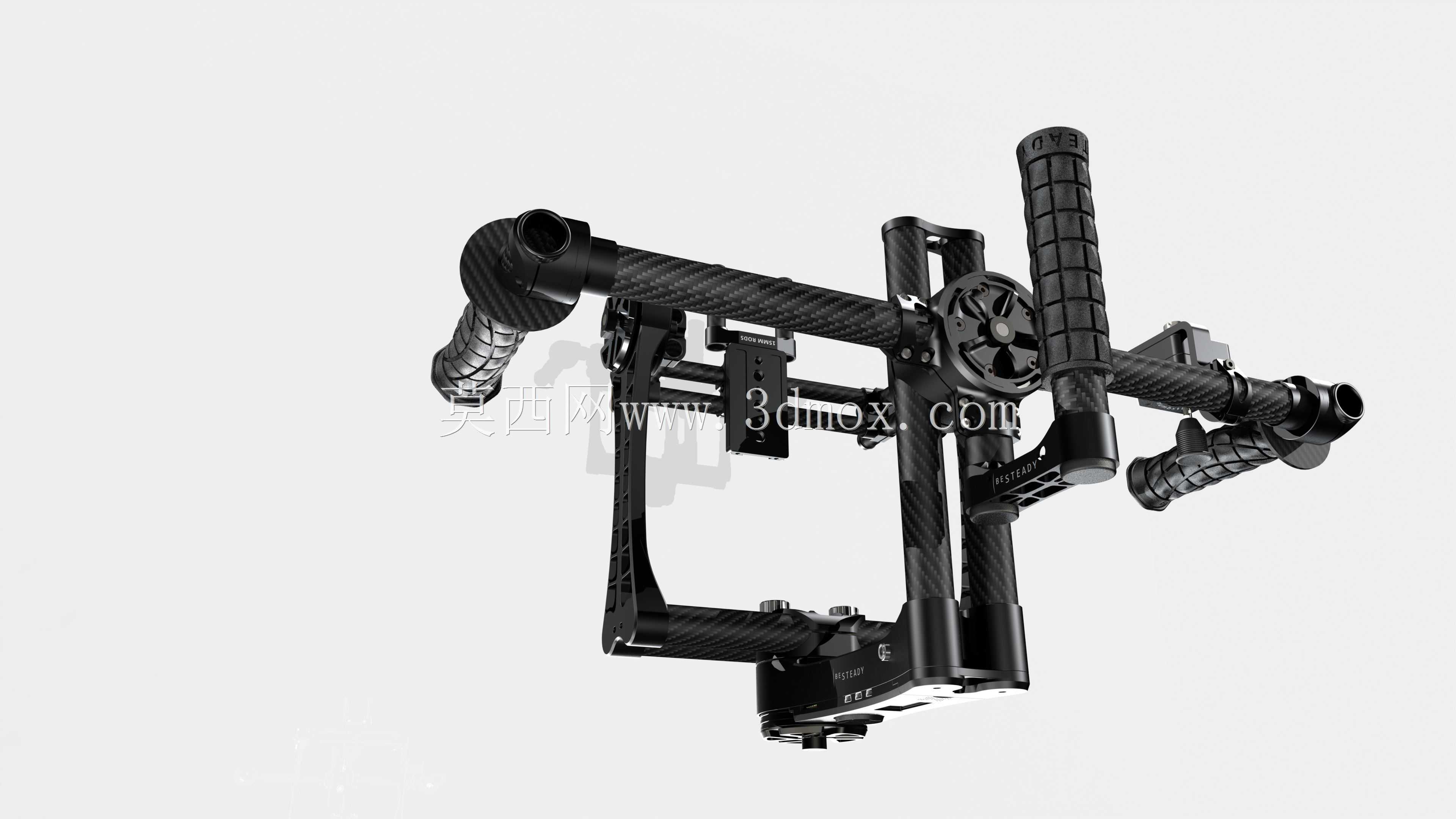

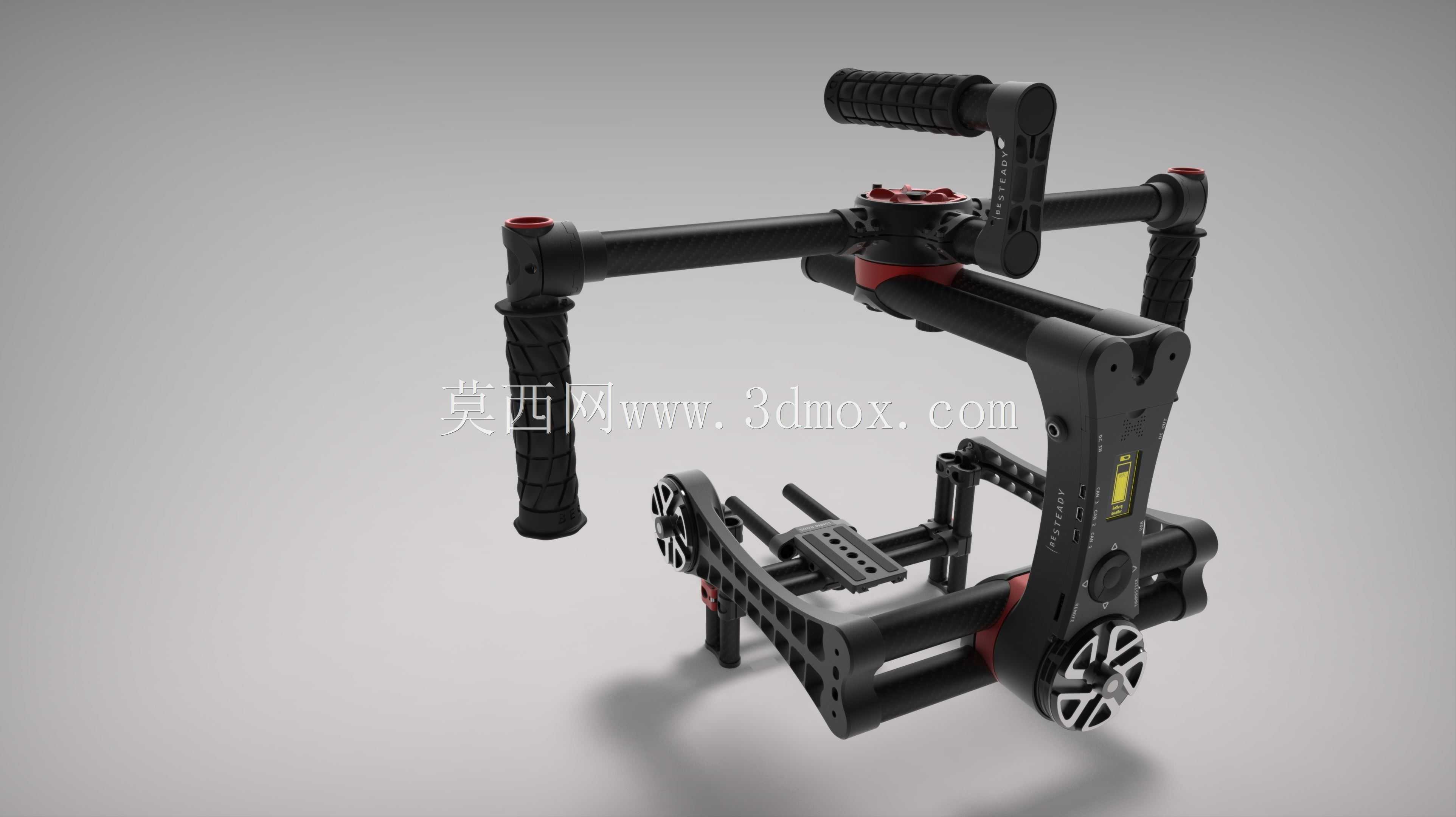

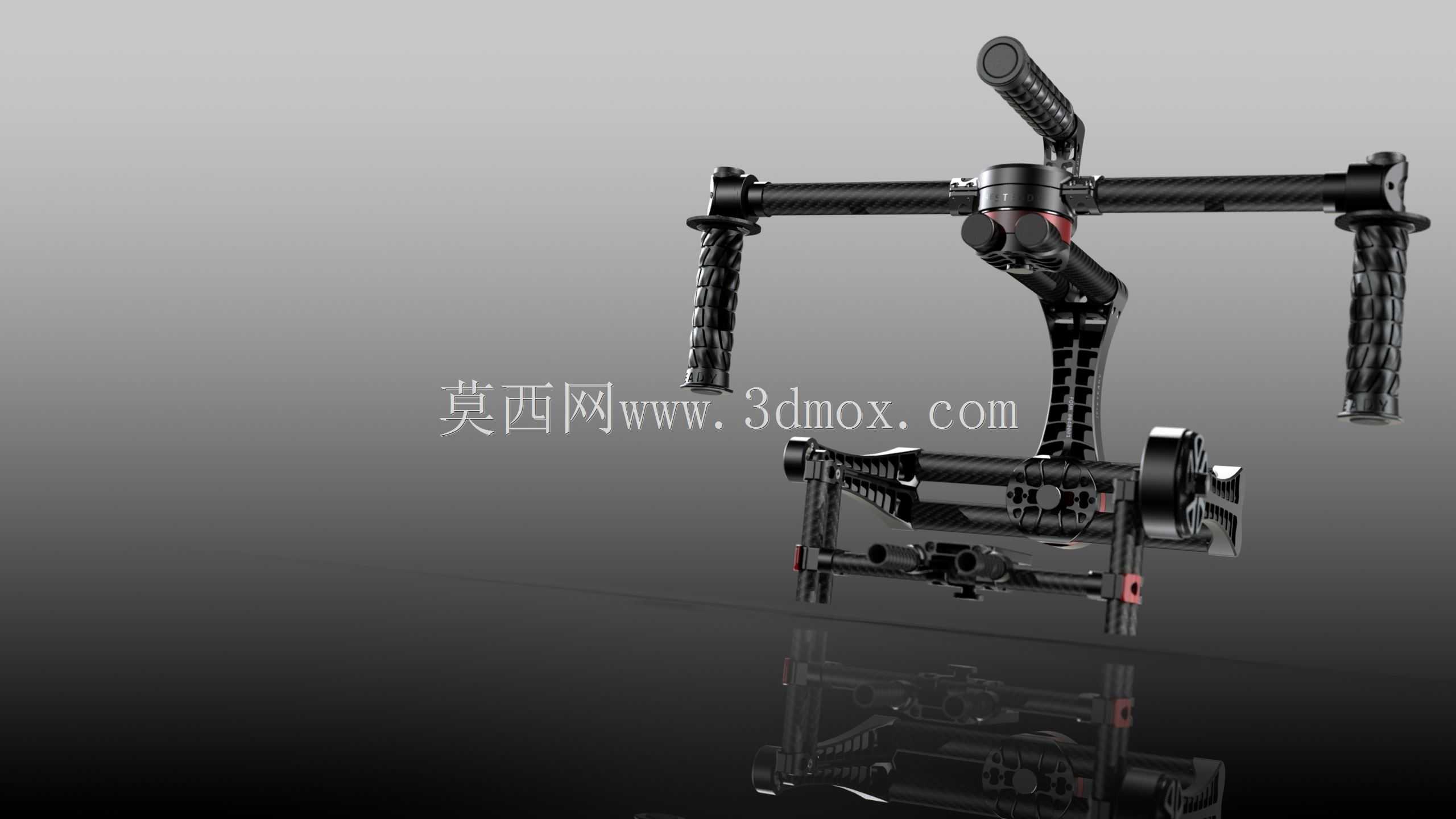

　　从结构布置看，横向主臂承担主要支撑跨度，两端设置防滑握持区，握把表面采用连续凹凸纹理，以增加手掌接触时的摩擦阻力。主臂中段连接竖向调节组件和云台承载区，相机安装板位于下部框架内，周围预留电池、图传、监视器、跟焦器等附件的扩展位置。下部框架并非单纯包围结构，而是通过多根平行杆件形成可调安装通道，快装板、托板和侧向限位件可沿杆件方向移动，以适应不同机身宽度、镜头长度和重心位置。

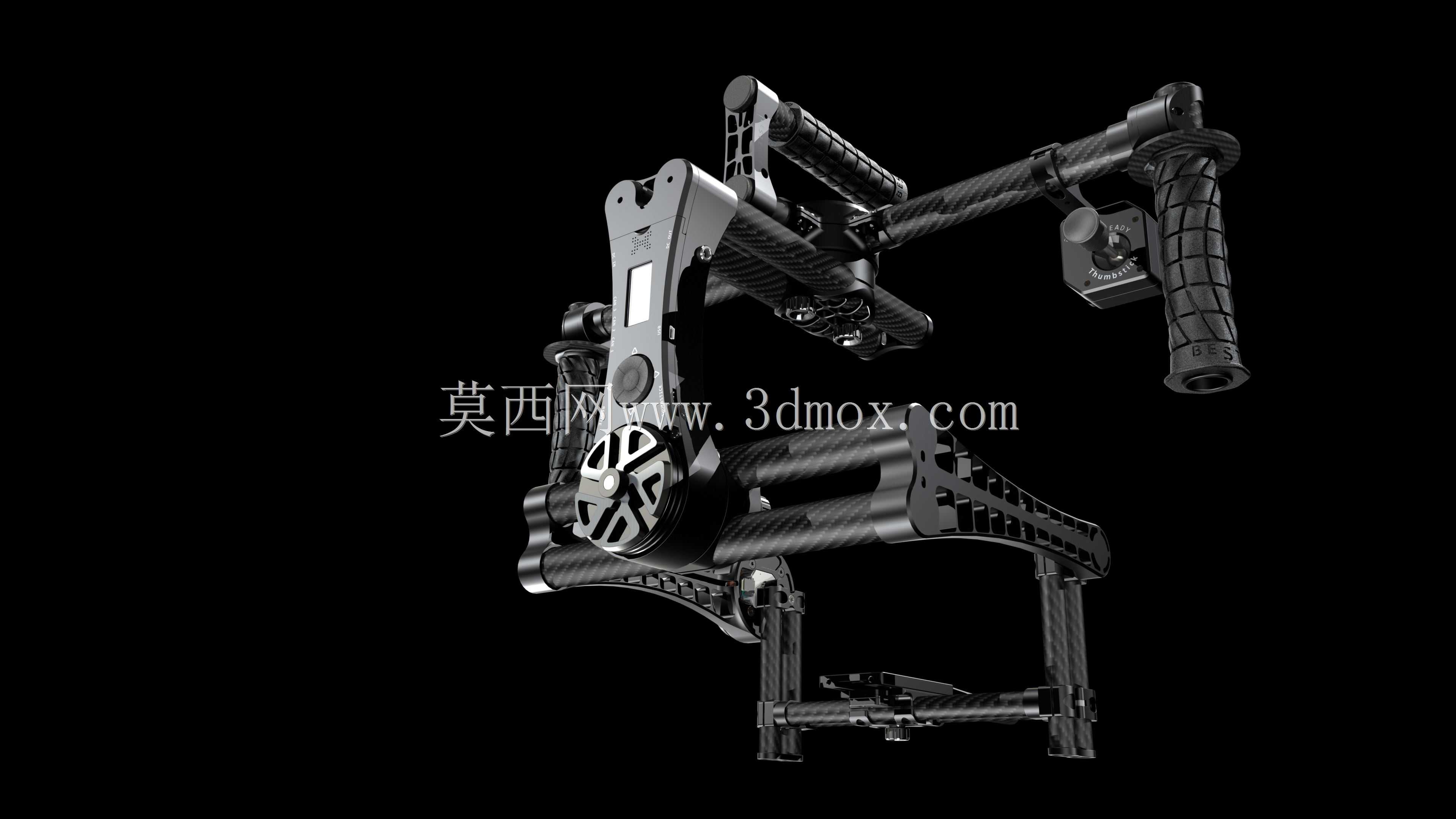

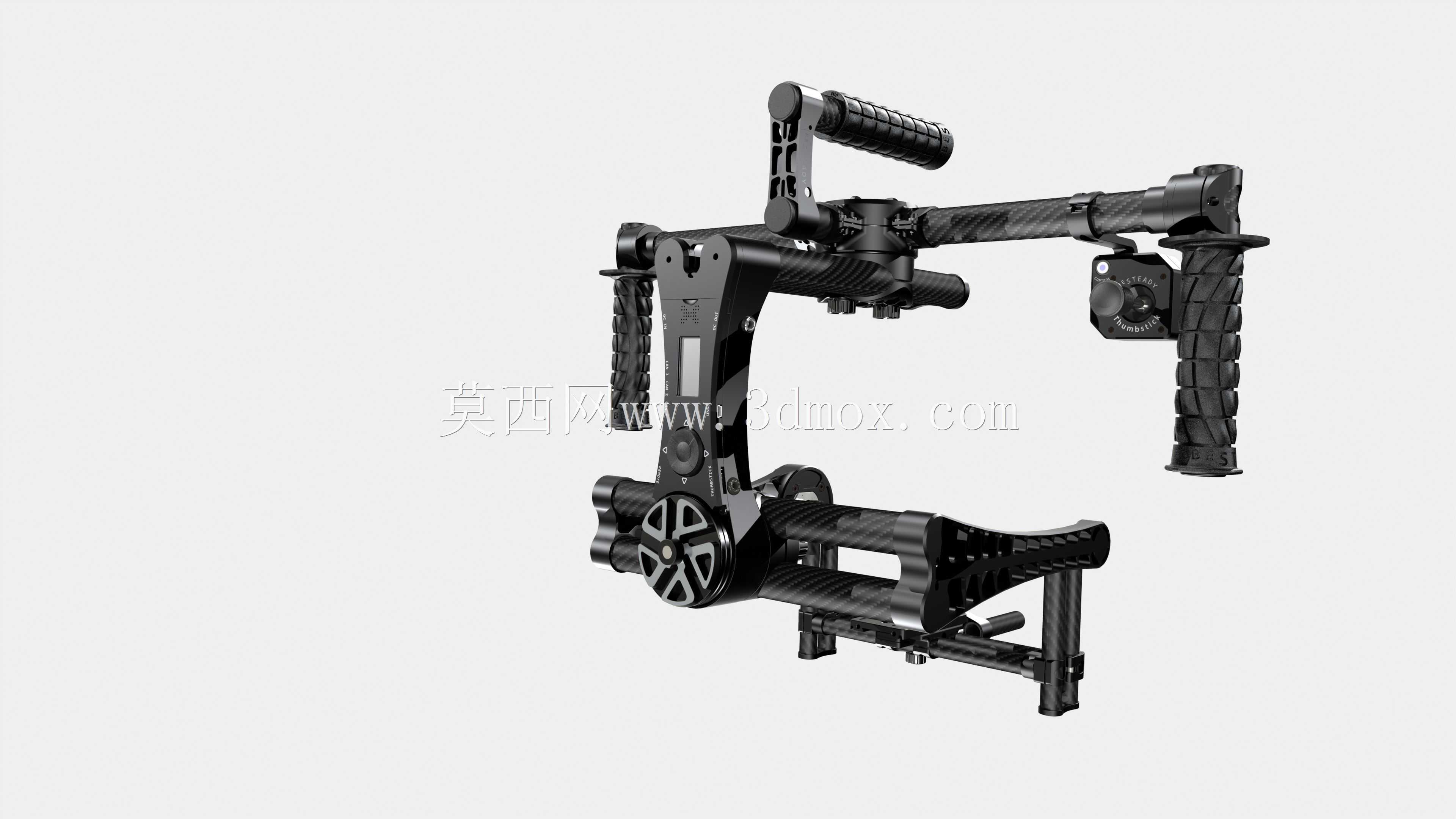

　　三轴万向节的设计重点在于回转自由度与重心配平。横滚、俯仰和航向三个方向的转动轴线需要尽量靠近相机及承载组件的综合重心，这样在姿态调整时，驱动部件承受的偏载更小，动态响应也更平顺。模型中关节处采用盘状连接座与锁紧件配合，便于在装配阶段调整轴线位置；红色标识区域集中在关键旋转和限位位置，可在实物加工与装配时作为定位提示。框架杆件之间保留了较大开放空间，既减轻视觉上的封闭感，也为线缆走向、镜头翻转屏、外接麦克风和侧拉手留出操作余量。

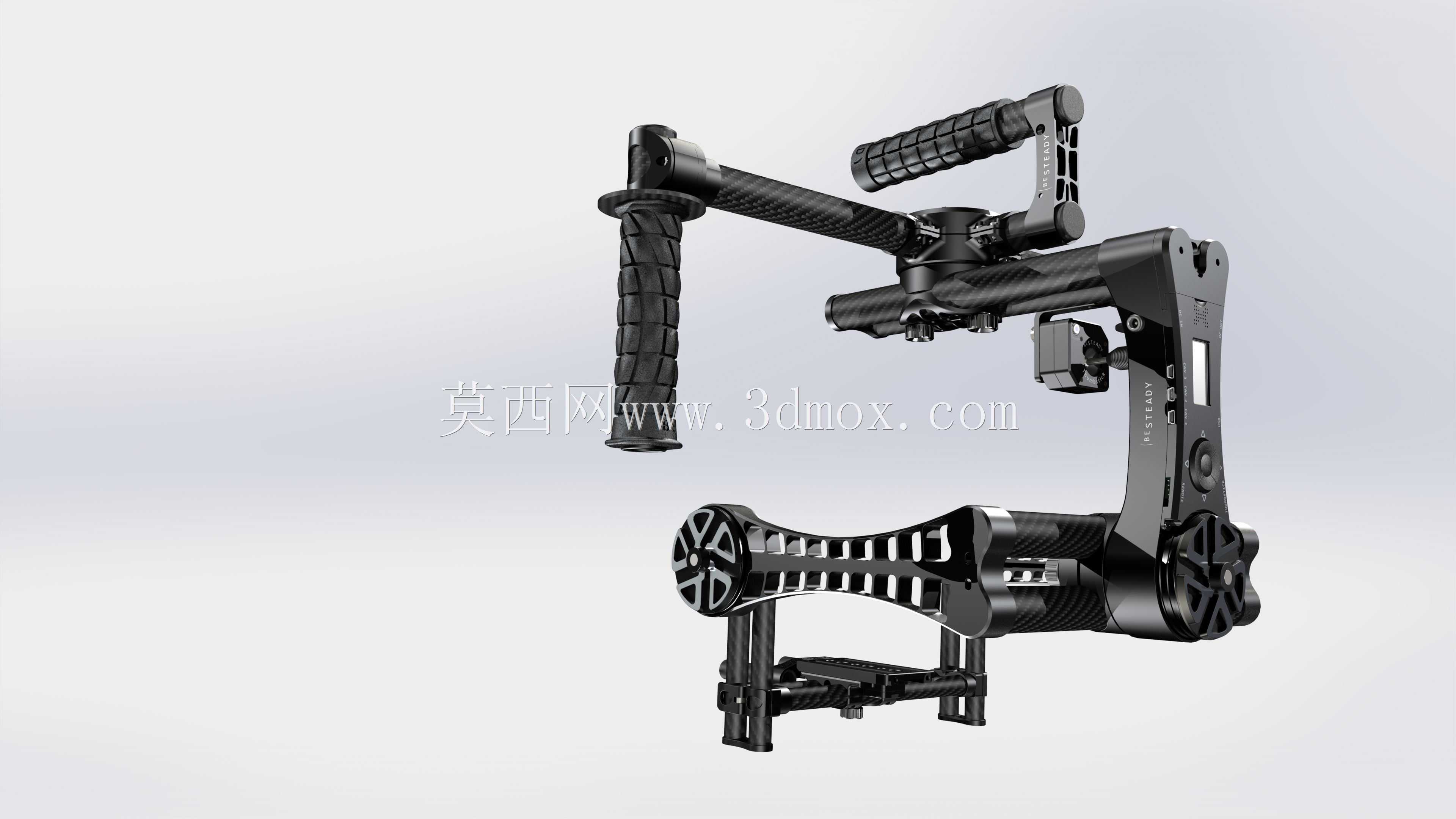

　　材料选择上，主承力臂和握持支撑件适合采用CNC加工的高级飞机铝合金，表面经阳极氧化处理后可提高耐磨和抗腐蚀能力；长跨度杆件则适合采用碳纤维管，以在保证弯曲刚度的同时降低整机质量。铝合金接头负责螺纹连接、夹紧和载荷传递，碳纤维管负责减小臂架自重，两类材料通过金属嵌件或套环过渡，可避免碳纤维直接承受尖锐夹紧力而产生层间损伤。对于需要长时间举持的拍摄设备，这种材料组合能明显降低操作人员的疲劳程度。

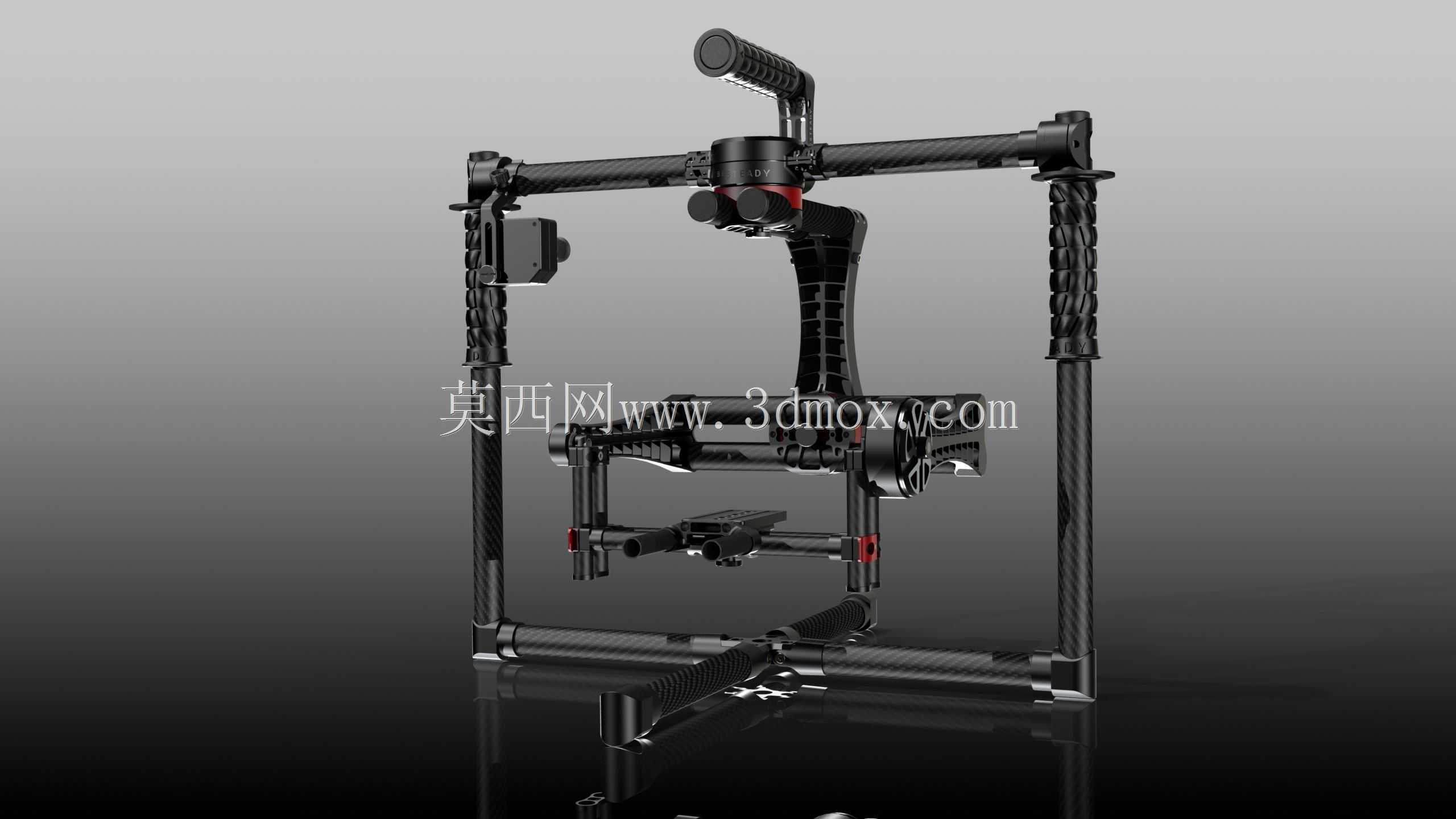

　　外形边界方面，整机展开后呈横向门架形态，宽度主要由两侧握把间距决定，高度由上横臂至下方相机托板的距离决定，深度则受手柄、相机镜头和后部调节旋钮影响。设计时需要重点校核三个边界：一是双手握持时操作者手臂与框架不发生干涉；二是相机在俯仰极限角度下，镜头前端、机身底部和附件线缆不碰擦下部杆件；三是快装板滑动到不同位置时，整机重心仍能落在云台可配平范围内。安装板表面应设置防滑垫和定位挡边，锁紧螺钉的操作空间需避开电池仓和镜头释放按钮。

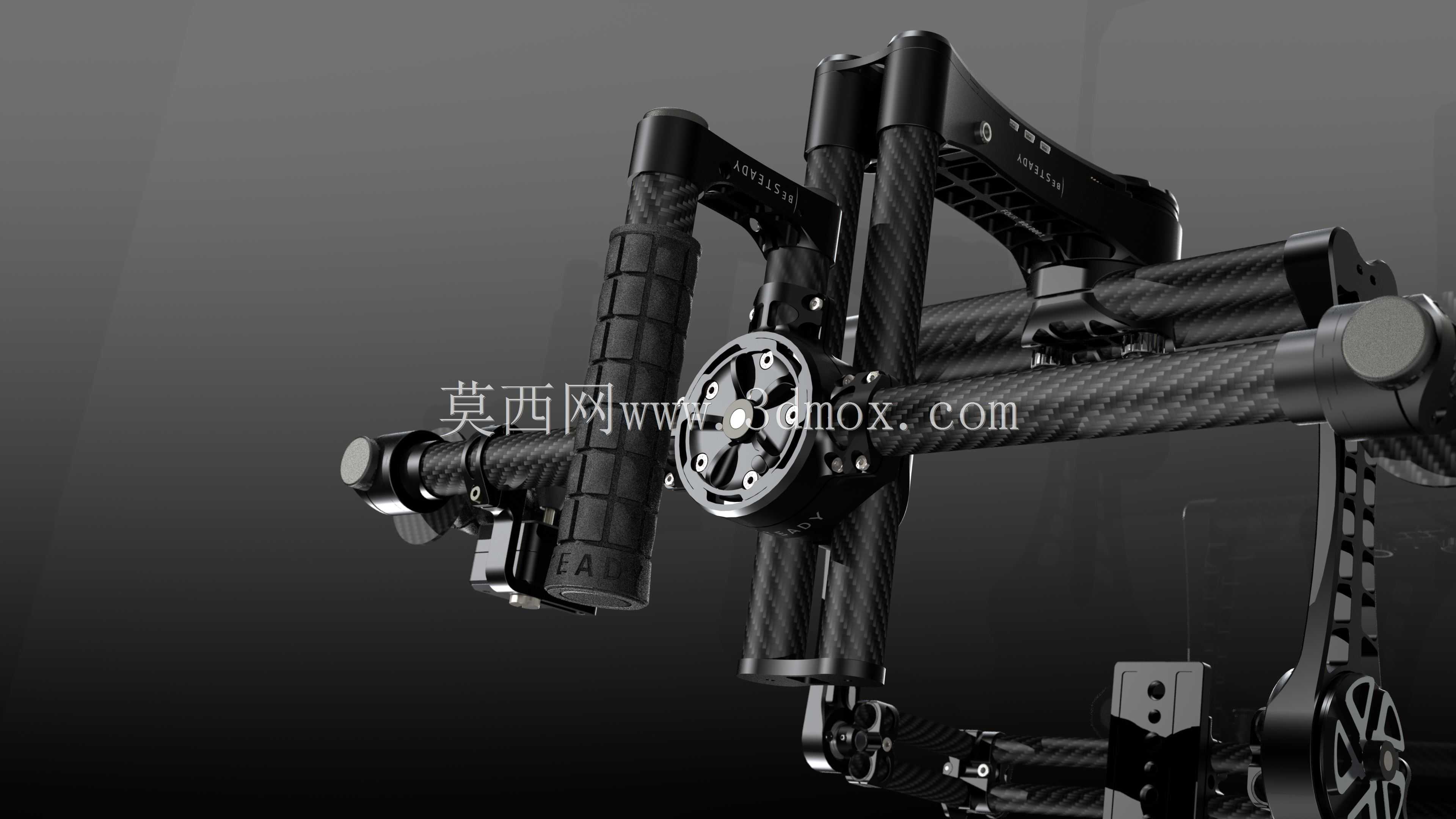

　　在实际使用中，设备并非只依赖电子增稳，机械框架本身也要提供足够的静态刚度。若横臂挠度过大，相机在快速转向时会产生附加摆动；若握把与主臂连接松动，操作人员的手部微振动会被放大到画面中。因此，关节连接处采用圆柱面定位加侧向锁紧的思路，夹紧件闭合后既能传递扭矩，也能减少装配间隙。下部托板的长槽结构服务于快速换机型，更换相机后可先粗调前后位置，再微调侧向平衡，最后锁定各回转轴。

　　该模型对结构设计人员的参考价值在于，它完整呈现了手持稳定云台从握持框架、回转关节、承载板到附件扩展通道的布置关系。建模时可据此检查杆件长度、接头包络、握把角度、相机安装空间和运动极限位置；进行选型时，则可结合目标相机质量、镜头长度、外接附件数量和常用拍摄姿态，判断框架跨度与配重区域是否满足实际作业要求。
