索尼A7系列微单相机兔笼拓展套件

　　这套结构围绕全画幅微单机身在影视拍摄现场的挂载需求展开，核心是把裸机上分散、承重有限的接口，转化为一套可反复拆装、定位稳定的金属承载框架。现场拍摄时，机身往往要同时叠加监视器、无线图传发射端、指向性麦克风、补光灯、跟焦器与外接电源，单靠机身底部的四分之一螺孔和顶部热靴，不仅螺丝受力点集中在塑料或薄镁合金蒙皮上，频繁扭转还会把螺孔拉脱；兔笼把这些载荷分散到左右侧板、底部托板和顶部横杆组成的闭合框架上，外力最终通过底部快装板传递到三脚架或稳定器，机身本身只承担定位而不承担弯矩。

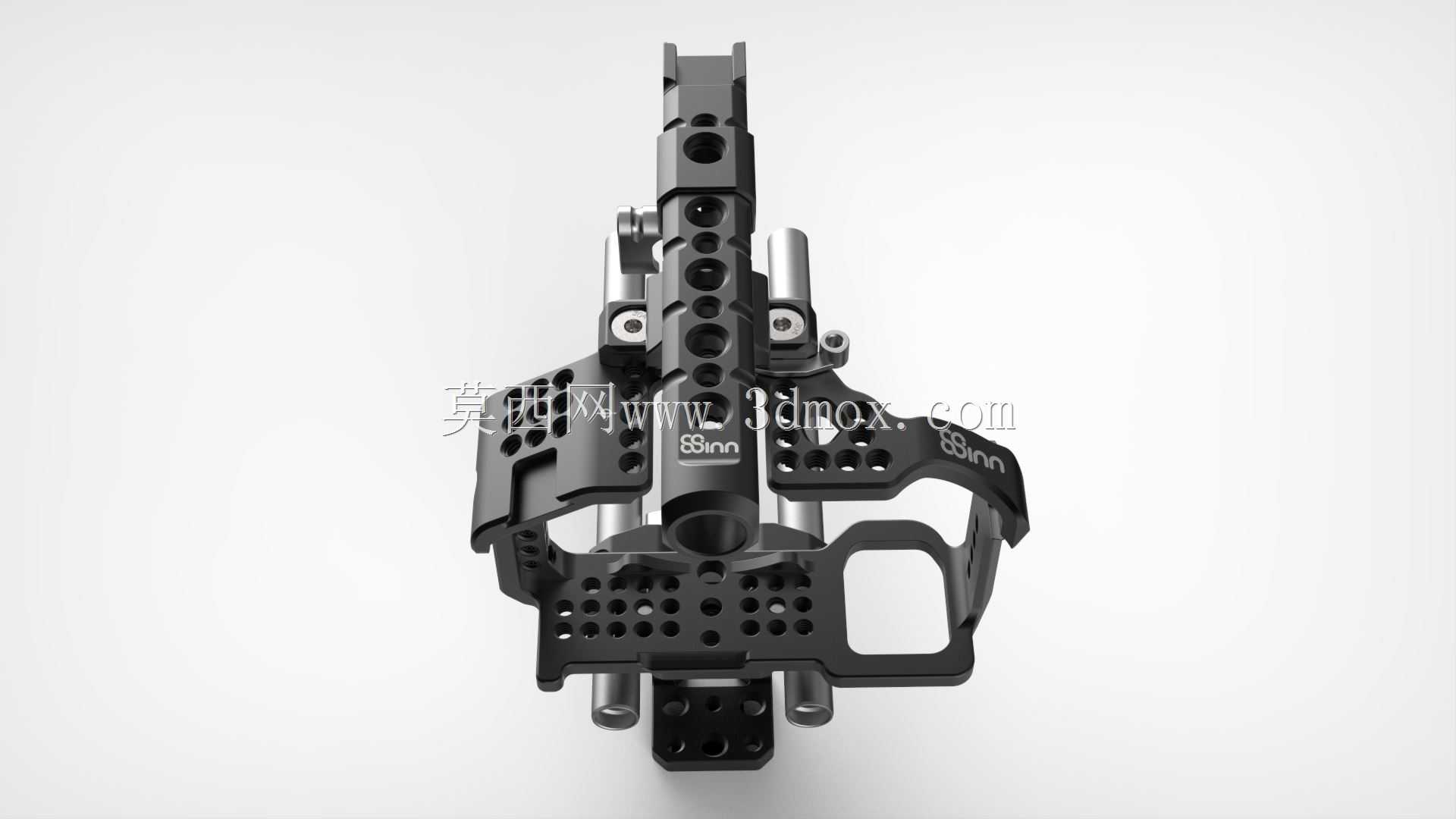

　　框架左侧与右侧采用镂空侧板设计，密集排布的阵列孔并非装饰，而是标准阿莱定位孔与三分之一、八分之一螺纹孔的混合阵列。现场加装侧握手柄时，摄影师可根据肩扛、低角度跟拍、桌面监看等不同姿态，在侧板竖直方向上选取多个安装高度，让手柄中心线尽量贴近机身光学轴，减少单手举持时的翻转力矩。顶部提手为带防滑滚花的管状结构，表面连续开孔既减轻上部重量，又提供冷靴、魔术臂的夹持位置；提手与框架之间通过左右两个立柱连接，立柱间距避开了军舰顶的取景器眼罩和热靴区域，保证机顶闪光灯或麦克风仍能正常装拆，不被提手遮挡。

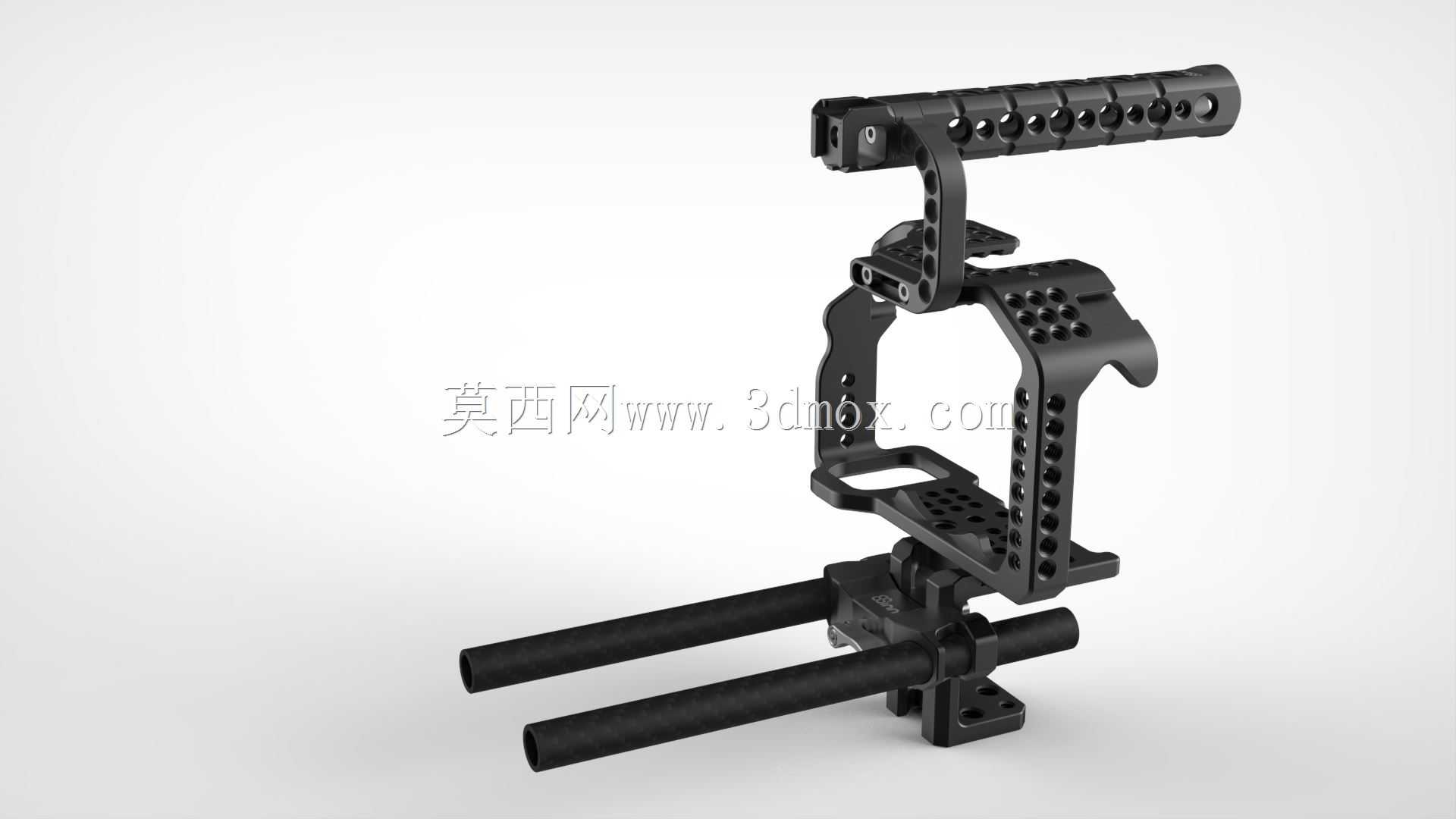

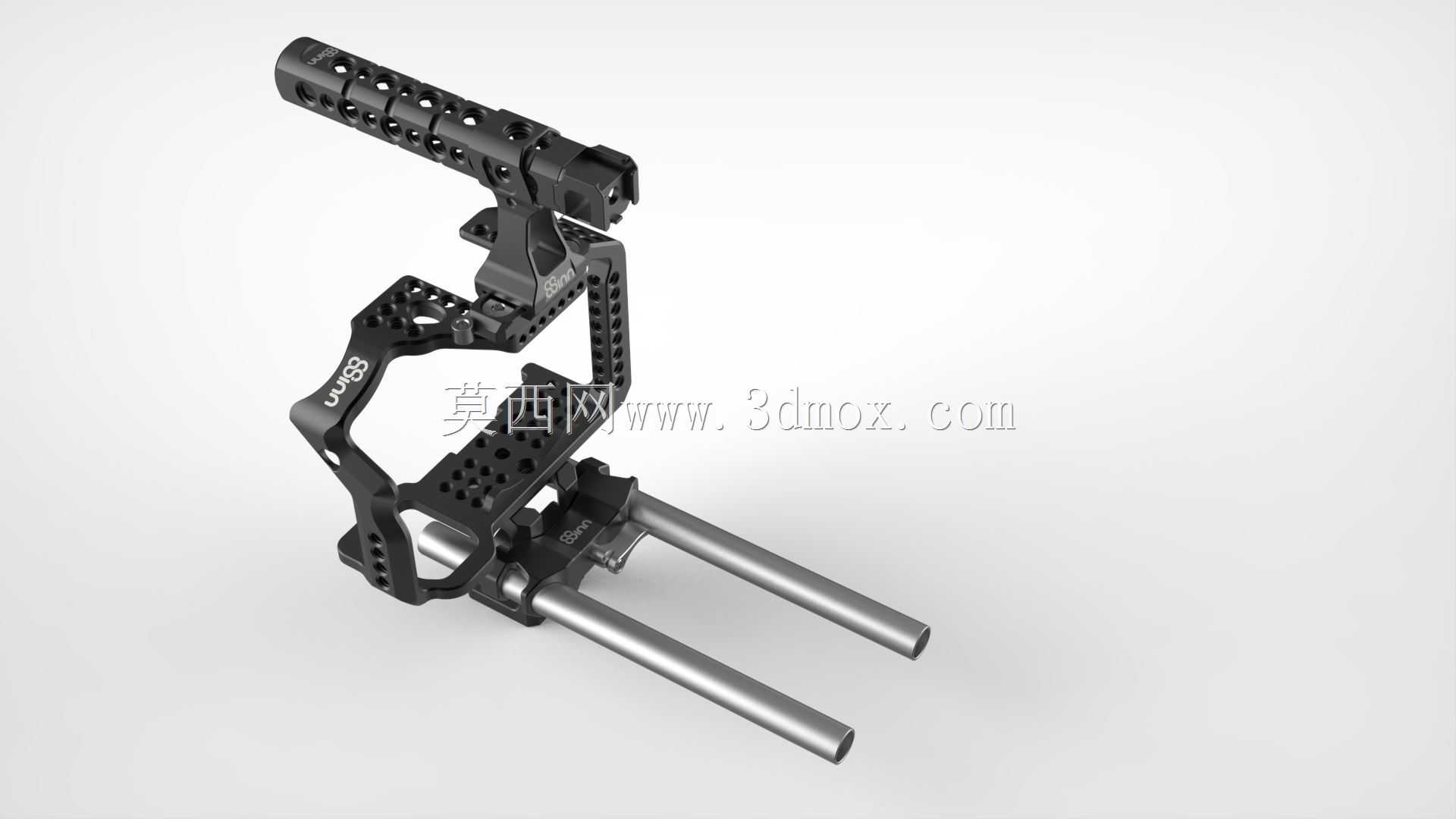

　　底部向前伸出两根平行的十五毫米导管，这是整套套件区别于普通保护框的关键。导管中心距遵循通用摄影附件标准，前端可直接穿接跟焦器底座、遮光斗夹具、镜头支撑托架。使用长焦电影镜头时，镜头自重远大于机身卡口承受范围，镜头托架沿导管滑动到镜头脚环位置锁紧，把镜头重量分流到导管系统，避免E卡口长期受悬臂载荷出现旷量。导管末端预留限位，防止附件滑出；底部托板在电池仓、存储卡仓位置做了开口避让，换电池、抽卡无需拆下整笼，只需松开侧面限位旋钮即可操作，这一点在纪录片抢拍场景中直接决定设备能否快速复位。

　　建模时先以机身实测外形为基准建立包络面，侧板内壁与机身蒙皮之间预留约零点五毫米间隙，贴附橡胶垫后既不晃响，也不会挤压翻转屏的开合弧线。右侧框体在手柄握持区做了内收切削，保证右手三指包裹机身手柄时不被金属棱边硌压；侧边接口位置对应开出USB、HDMI、麦克风插口的过线窗口，窗口边缘倒圆角，避免HDMI线在外力拉扯时被金属边切断线材外皮。框架各板件之间采用沉头螺钉与定位销组合，销钉承担剪切定位，螺钉只负责压紧，多次拆装后重复定位精度仍能保持稳定，不会出现螺孔滑牙后整体错位。

　　安装边界上，整笼宽度在机身左右各外扩约二十毫米，总宽控制在稳定器快装夹板的兼容范围内；高度方向提手顶部高于机身热靴约三十毫米，装入普通相机包时需按含提手高度预留空间；底部导管向前伸出镜头座约一百二十毫米，搭配广角镜头时不会进入视场角，搭配长镜头则可按需向前滑动托架。整套结构把摄影现场零散的附件挂载需求收敛到一个刚性框架上，既保护机身边角免受磕碰，又让外接设备的走线、固定、调节都有标准化的机械基准。
