铃木GSXR600四缸摩托车排气歧管总成

　　这套结构对应直列四缸600cc排量摩托车发动机的整套排气前段与消音尾段，是动力总成外围管路里约束最多、空间博弈最激烈的部件之一。做这类结构首先要跳出“把四根管子弯好拼起来”的简单认知，实车布置里发动机缸盖后侧的排气法兰间距、车架主梁的避让间隙、前减震转向打满后的轮罩边界、油底壳与换挡连杆的运动包络，每一处都会反过来卡管路的走向。

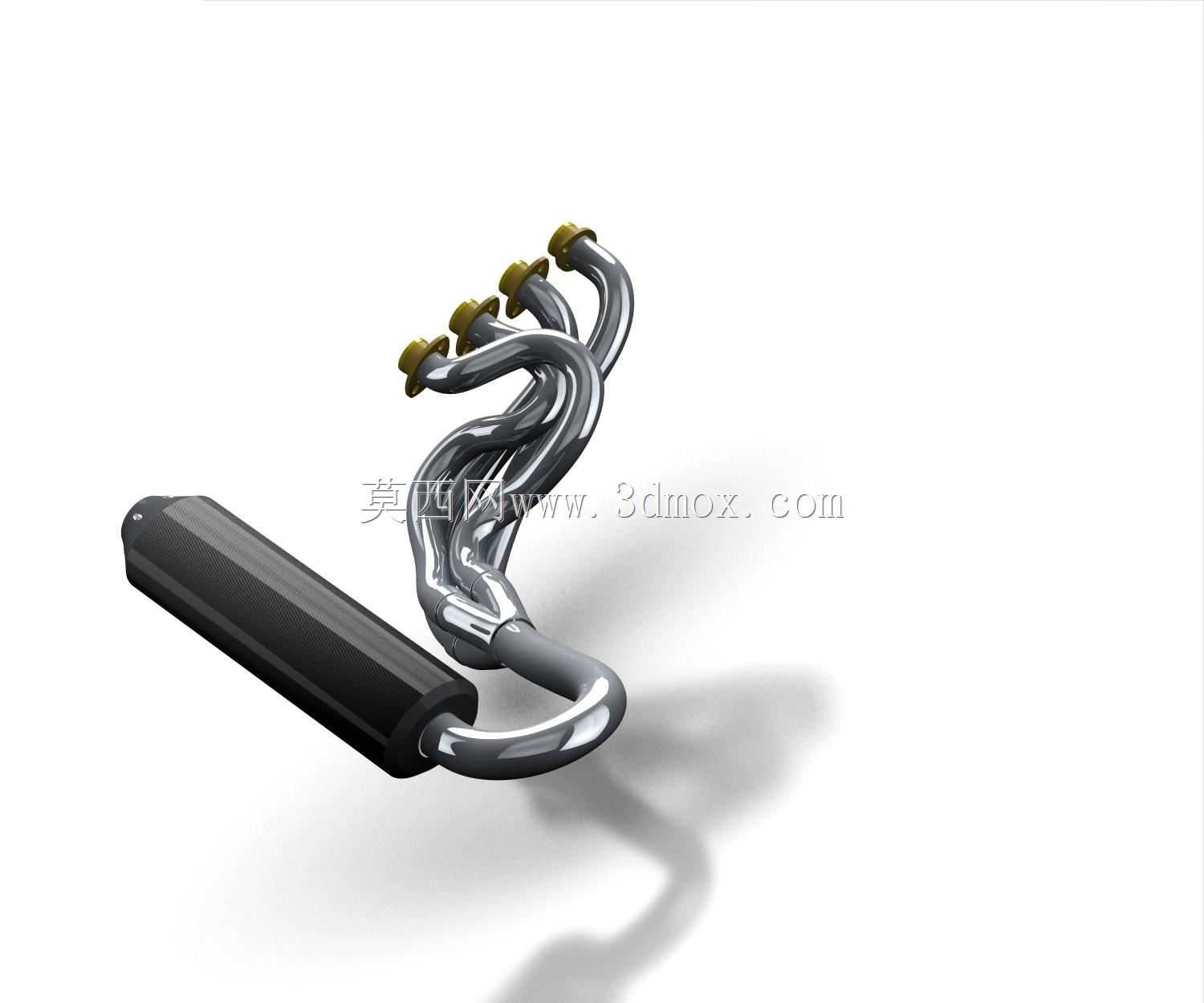

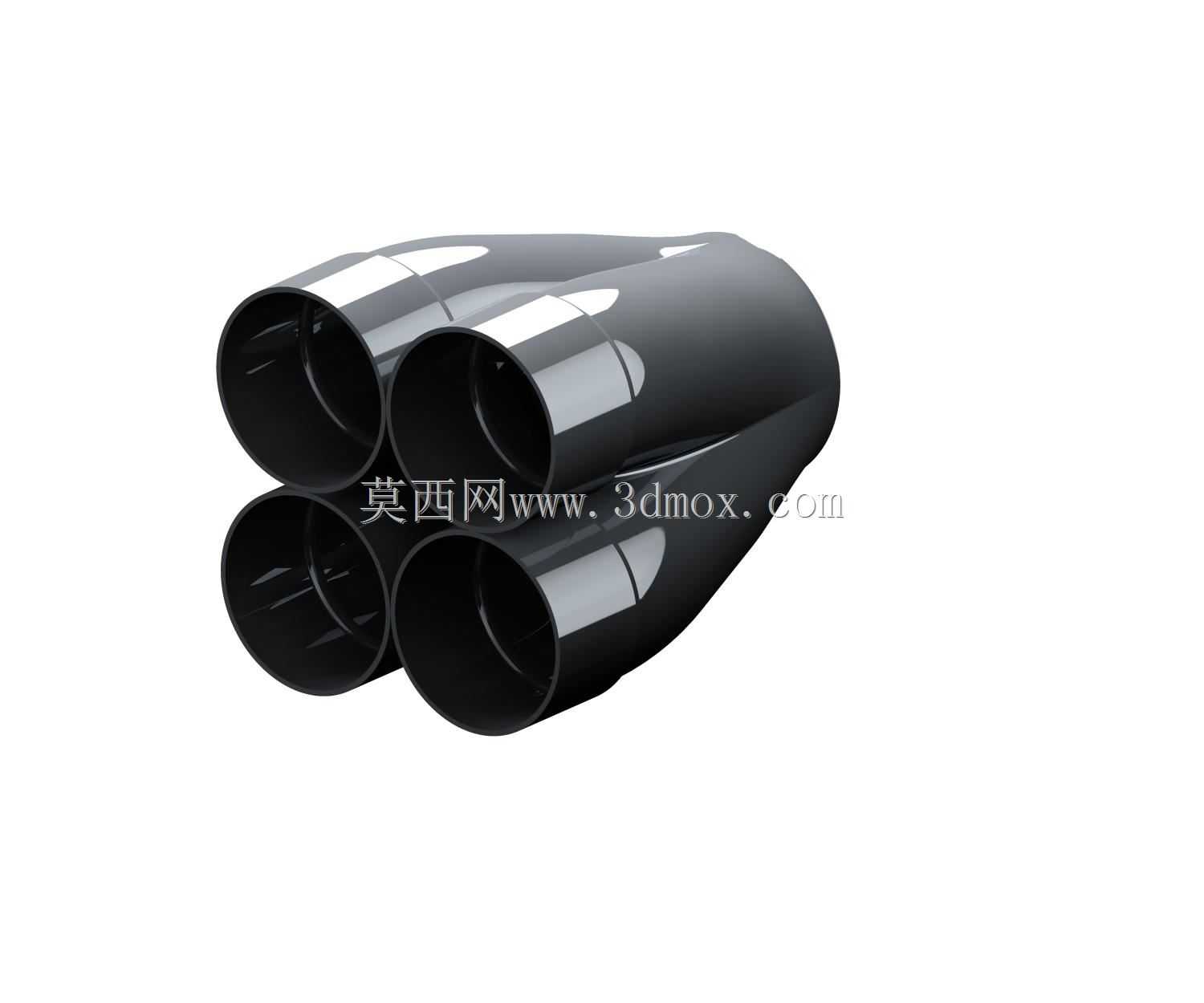

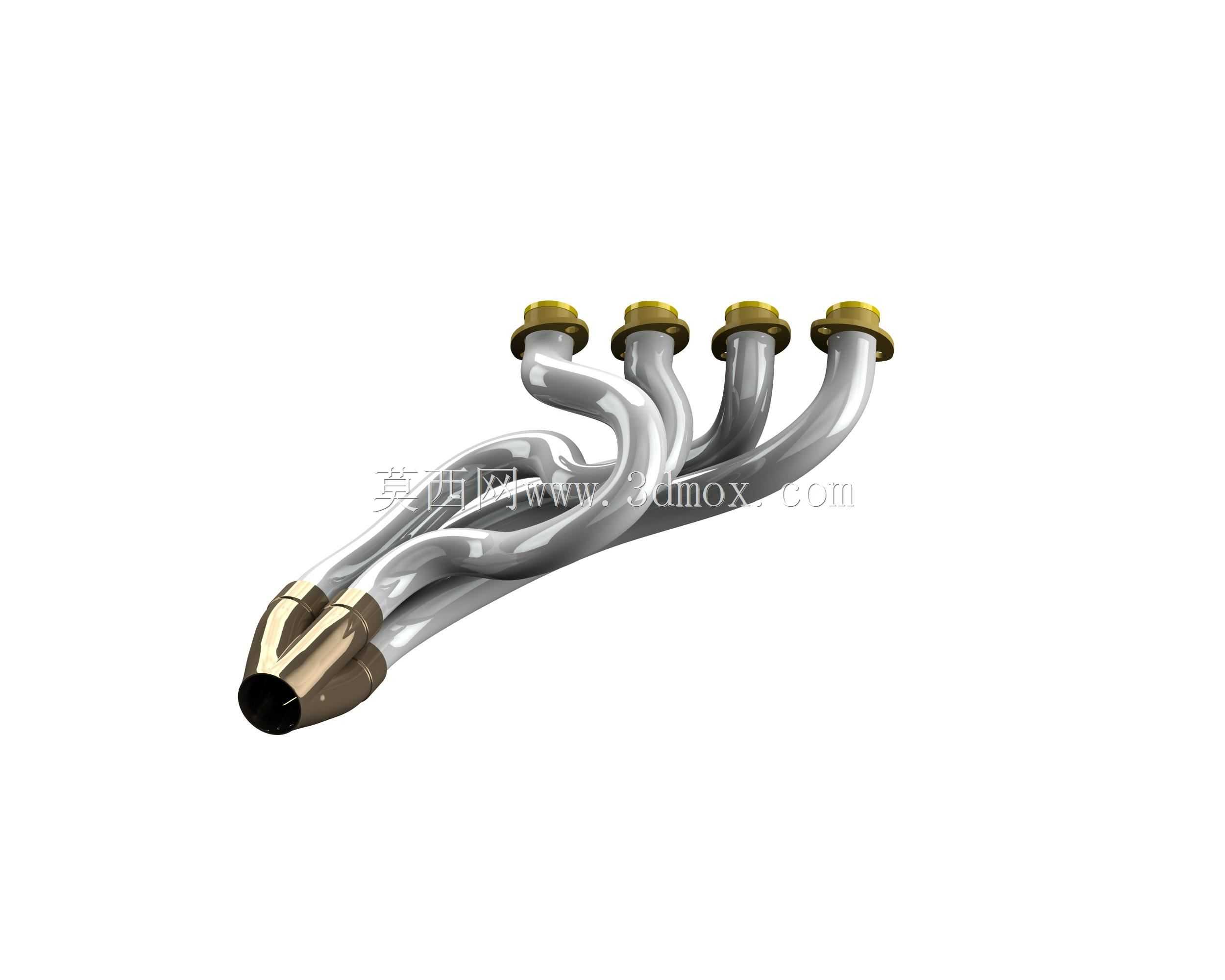

　　四根独立歧管从缸盖排气口引出后，先做不等长/等长的曲率过渡：赛道取向的等长设计会刻意控制各缸管段长度偏差，利用排气脉冲的扫气效应提升高转区间的充气效率，弯管段全部采用大半径平滑折弯，避免急弯造成的排气背压陡增。管路汇合段采用逐级收拢的集气腔结构，四根支管依次汇入连通腔，再通过单根后段管路连接尾部消音筒，消音筒采用长圆柱横置布局，筒体轴线与车身纵向呈小角度倾斜，既避让后轮跳动的上极限空间，也让整车重心尽可能向车体中心靠拢。

　　建模过程中弯管的曲率连续性是核心难点，每一段折弯都要同步校核管壁最小壁厚：不锈钢排气薄壁管在折弯处会出现外侧拉伸减薄、内侧挤压起皱的工艺问题，三维布线时就要把折弯半径控制在管材直径的1.5倍以上，给后续弯管工装留出可行的加工窗口。法兰端的连接结构要匹配缸盖排气口的安装孔位，密封面预留垫片压紧的平面度余量，法兰与管路的焊接位置要留出焊枪操作空间，不能出现管路贴死法兰边角导致焊缝无法施焊的死角。

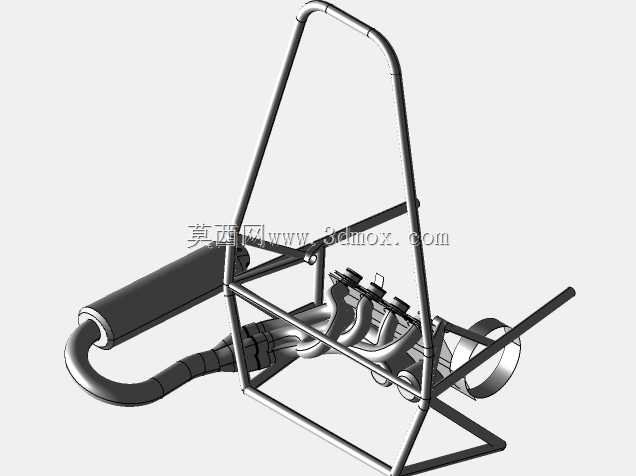

　　安装边界层面，整套排气总成的悬置吊点需要和车架预设的安装支座对应，吊点处采用带缓冲衬套的连接结构，隔绝发动机工作振动直接传递到车架，避免管路长期受交变振动力出现焊缝开裂。管路走向全程要和周边热源敏感件保持安全间隙：与冷却液水管、线束护套、塑料覆盖件之间预留隔热空隙，必要位置可预留隔热防烫罩的安装卡扣位。消音尾段的末端出气口角度要避开后轮胎面与后减震器，防止高温废气直吹橡胶件加速老化。

　　实际改装与原厂配套场景中，这套结构既要满足台架测试里的背压指标，也要兼顾整车离地间隙：压弯过坎时排气最低处不能先于脚踏、发动机底壳触地，筒体外侧轮廓不能超出车身侧护板的防摔边界。整套数模把管路折弯路径、汇合腔过渡、法兰对接面、吊点安装位、消音筒配合关系全部还原，可直接用于弯管工艺校核、焊接工装设计、整车装配干涉检查，也能作为同平台车型排气改装的结构参考，在动力性能匹配、整车布置协调、制造工艺可行性三者之间找到平衡。
