纺机式渔轮打捞卷筒结构造型

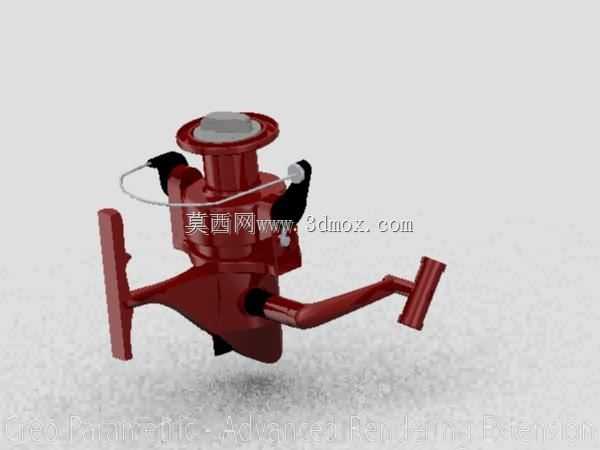

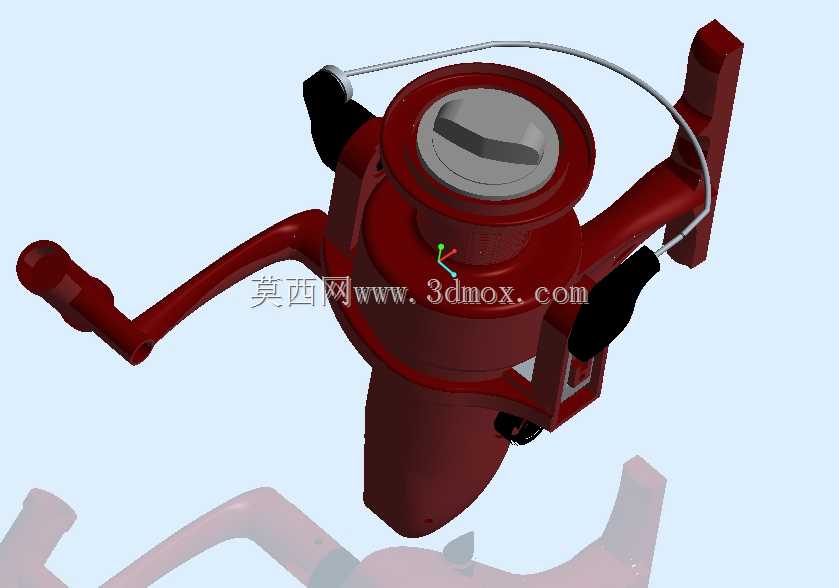

　　该模型呈现的是一种纺车式渔轮的主体结构，整体以卷筒、摇臂、线挡、主体壳体和下部握持连接段为核心，适合用于钓具机构理解、外观方案评审、装配关系演示以及小型绕线机构的结构参考。模型中红色主体承担主要承载作用，顶部圆形线杯区域为渔线缠绕和放出的关键位置，外侧弧形线挡用于控制渔线在抛投与收线过程中的走向，避免线体自由滑脱或与相邻零件发生干涉。

　　从实际使用场景看，这类机构常见于垂钓装备中，也可作为轻型绳索、细线材卷绕装置的类比结构。作业时，线杯承担储线功能，摇臂通过内部传动路径带动回转件完成收线；线挡翻开或闭合后，渔线的约束状态发生变化，从而满足抛投、放线、收线和受力控线等不同动作需求。模型将外部可见结构完整表达，包括双侧摇臂安装位置、手柄区域、主体过渡曲面、下部锥形壳体以及顶部线杯轮廓，便于设计者观察各部件之间的空间层次。

　　结构设计上，主体采用上宽下窄的布置方式。顶部卷筒直径较大，可提供足够的绕线周长，减少细线在反复收放过程中的弯折疲劳；中部壳体向外扩展，为内部齿轮、轴系、止转机构和阻尼元件预留容纳空间；下部逐渐收窄，形成与钓竿或支架连接时的安装过渡段。两侧伸出的摇臂并非简单装饰，而是决定操作力矩和人机握持姿态的重要结构。摇臂与主体连接处需要承受反复扭转载荷，因此在建模时应关注根部圆角、加强过渡和装配孔位的同轴关系。

　　线挡是该类机构中较容易被忽视但对功能影响明显的零件。其弧形杆件跨越线杯上方，两端通过支撑点与主体相连，运动过程中需要保持足够的开合角度，同时不能与线杯边缘、摇臂或手柄发生碰撞。模型中金属色弧形线挡与红色主体形成明显区分，能够直观反映其悬空跨度和回转范围。对于工程建模而言，该件应重点检查线材直径、弯曲半径、端部固定座位置以及最大开启状态下的安全间隙。

　　外形尺寸与安装边界方面，模型整体高度由底部锥形连接段延伸至顶部线杯，宽度则由两侧摇臂外端决定。实际布局时，不能只按主体外壳估算占用空间，还应将摇臂旋转半径、手柄握持区域、线挡翻开后的外凸范围纳入包络体。若将该结构用于产品总成或展示工装，底部连接段需要与竿体固定座、锁紧螺母或夹持支架保持一致的配合轴线；顶部线杯与主体中心线应保持同轴，否则收线时会出现排线不均、线层堆叠偏置或摩擦增大的问题。

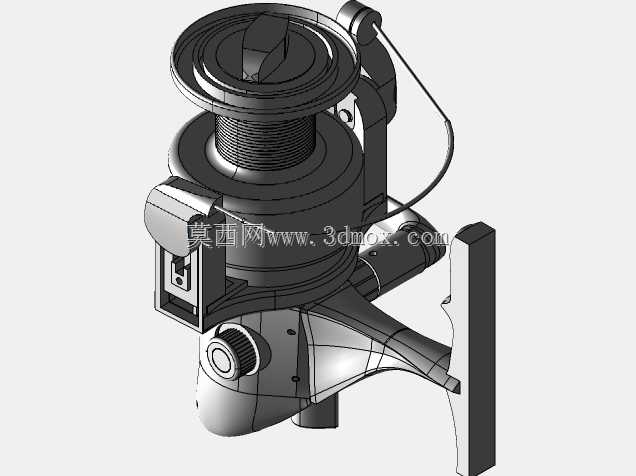

　　从建模细节看，外露零件之间的层次关系较清晰：线杯位于最上方，具有环形侧壁和中部端面；主体外壳包裹内部机构，表面设置加强与造型过渡；摇臂从侧部伸出，末端黑色手柄提供操作接触位置；下部锥形段既减轻视觉重量，也为安装件留出连续配合面。设计时可在此基础上进一步细化内部齿轮传动、单向止回、刹车调节钮、导线轮和摇臂折叠结构，使外观模型转化为更完整的机构方案。

　　在工程应用中，该类结构的选型不能只看外形。卷筒直径、线杯深度决定容线量，摇臂长度影响收线力矩，主体与底部连接段的强度决定抗扭能力，线挡高度和开口角度则影响抛投顺畅度。若用于海水环境，还需在材料和表面处理上考虑耐腐蚀、密封和冲洗维护；若作为轻型卷线器用于教学或实验，则可优先保证结构可视性和装配拆装便利性。整体而言，该模型把渔轮外部功能件、绕线区域和操作部件集中表达，适合作为钓具产品结构设计、绕线机构原理展示以及三维装配练习的参考对象。
