华擎Z87E迷你ITX电脑主板精细结构

　　这块迷你ITX规格的电脑主板三维结构，围绕紧凑型计算平台的硬件布局展开，完整还原了板卡本体、CPU散热模组、内存插槽、扩展接口、供电电路与外接端口的相对位置关系。从整机集成角度看，这类板卡主要面向小体积工控主机、桌面迷你工作站、嵌入式测控终端以及轻量化边缘计算设备，在空间受限的机柜、仪器舱、便携设备和小型自动化控制台中承担核心运算与外设连接作用。

　　建模时首先需要明确板卡的安装边界。ITX板型的优势在于长宽尺寸紧凑，能够装入深度和宽度都有限的机箱，但也正因为面积有限，元件排布密度远高于标准大板。主板四周的安装孔位必须与机箱铜柱严格对应，孔位附近不宜布置过高元件，以免锁紧螺钉时与电容、接口外壳或散热片发生干涉。板卡边缘还要预留手指插拔和线缆弯曲空间，尤其是后侧I/O区域，接口伸出主板平面的高度、深度以及相邻接口之间的净距，都会直接影响机箱挡板开孔和外部插头插拔。

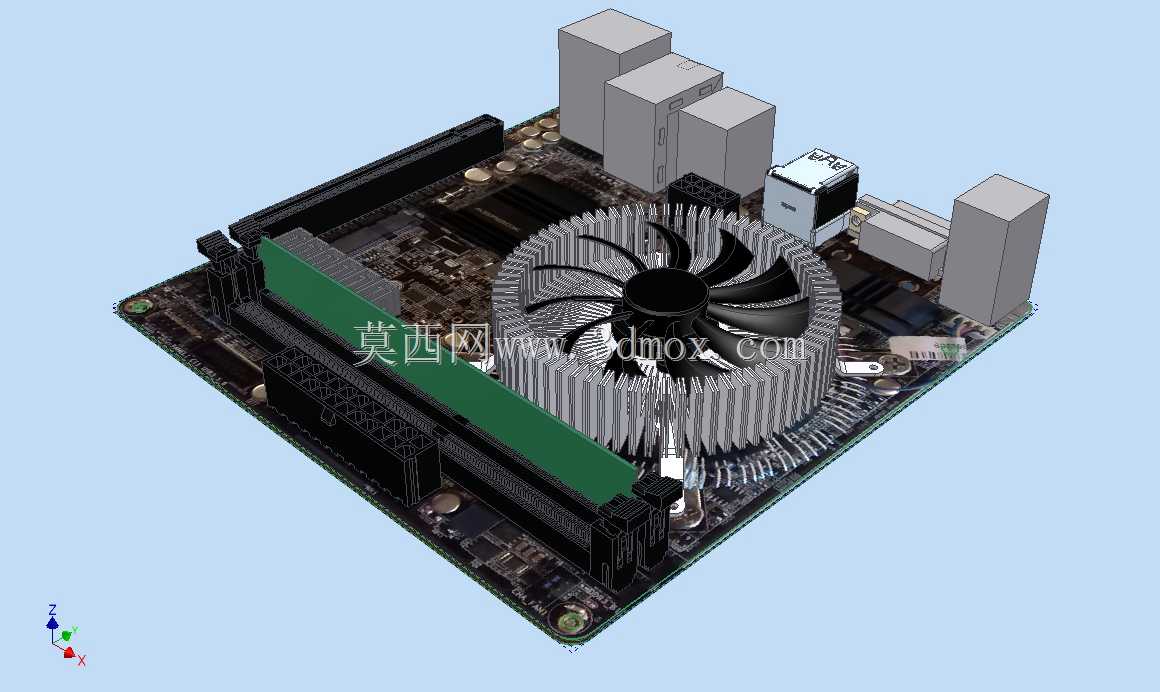

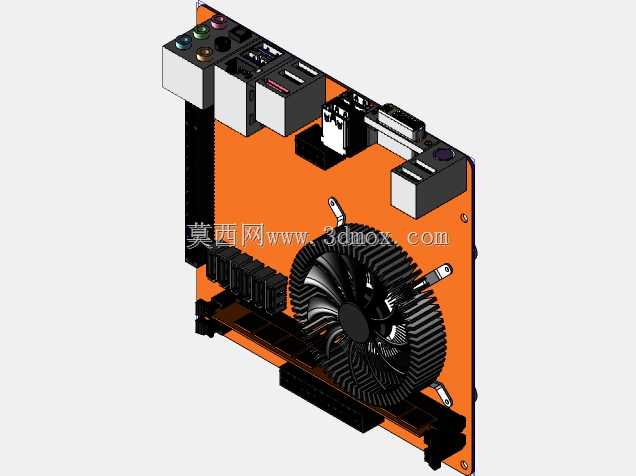

　　CPU区域采用下压式风冷散热结构，散热鳍片呈环形布置，风扇位于鳍片中央，气流不仅向下覆盖处理器，还可向周边供电模块和内存槽方向扩散。这种散热思路在迷你主机中比较常见，因为塔式散热器需要较大的纵向高度和侧向风道，而下压式方案能够把整体高度控制在较小范围内。结构设计时要重点核对散热器外径与内存、电容、供电电感之间的间隙，风扇扣具压力也要均匀，避免主板局部受力变形。散热片底部与CPU封装的接触平面需要保持平行，若机箱内主板采用竖直安装，还应考虑散热器重量对长期振动环境的影响。

　　主板上的内存槽、PCIe插槽、SATA接口和针座分布体现了紧凑布局下的取舍。长插槽靠近板边布置，便于扩展卡或固态设备安装；前置插针则集中在边缘区域，减少细线缆在板卡上方横穿。供电部分围绕CPU封装排列，电感、电容和驱动芯片靠近负载端，有利于缩短大电流路径。三维模型中将这些元件按实际高度分层表达，可以帮助结构工程师在机箱设计阶段判断风路走向，也能避免线束压在发热元件上。

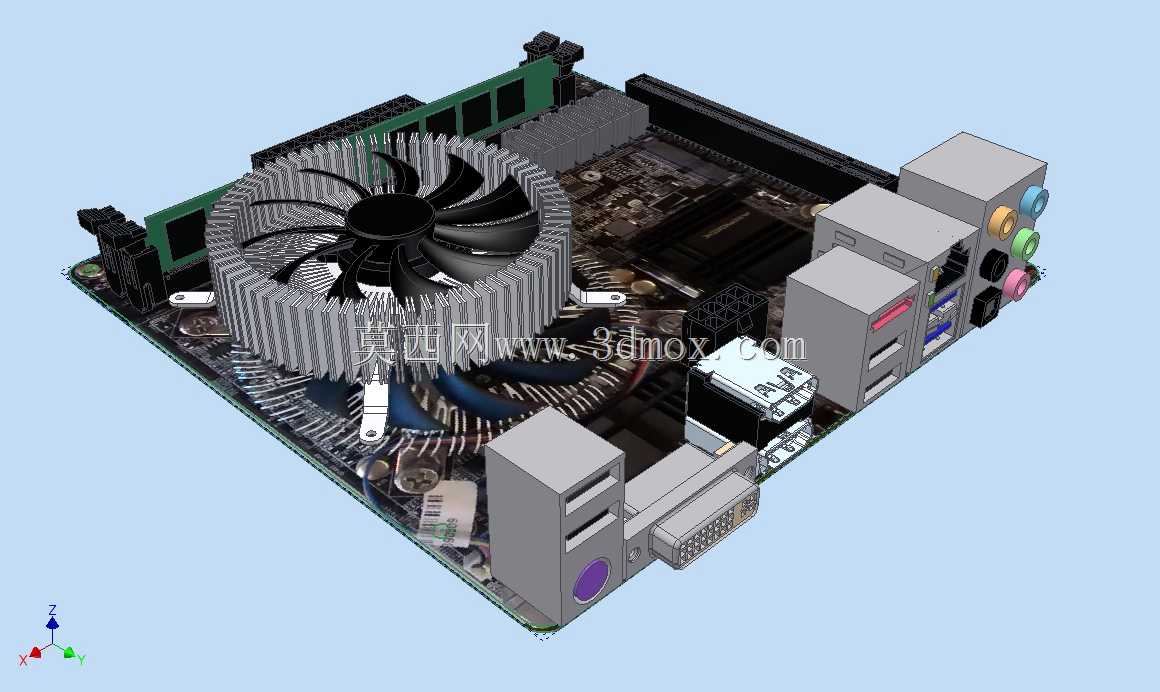

　　后侧I/O面板集中了视频输出、网络、音频和通用数据接口，不同颜色的音频插孔、多层堆叠的USB端口以及视频接口外壳均有明确外形。该区域的设计不能只看主板平面坐标，还必须结合挡板折弯厚度、插头外壳尺寸和线缆最小弯曲半径。例如较宽的视频插头与相邻USB设备同时使用时，若接口中心距过小，会出现插头互相挤占的问题；网线卡扣向下按压时也需要预留手指空间。

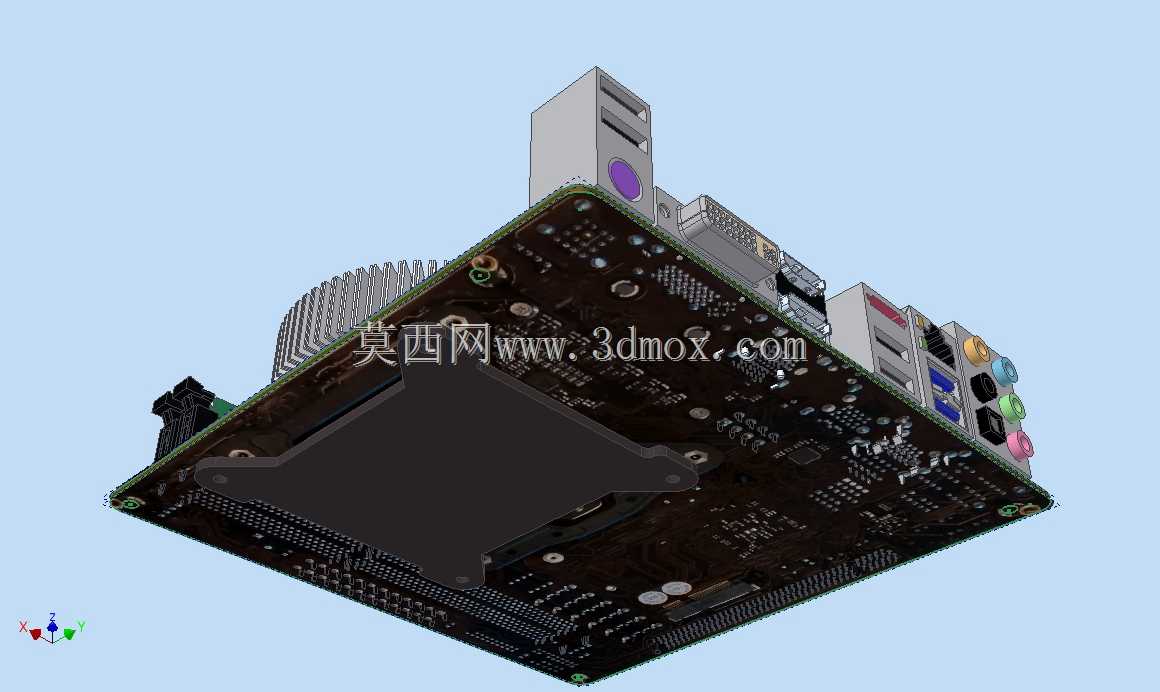

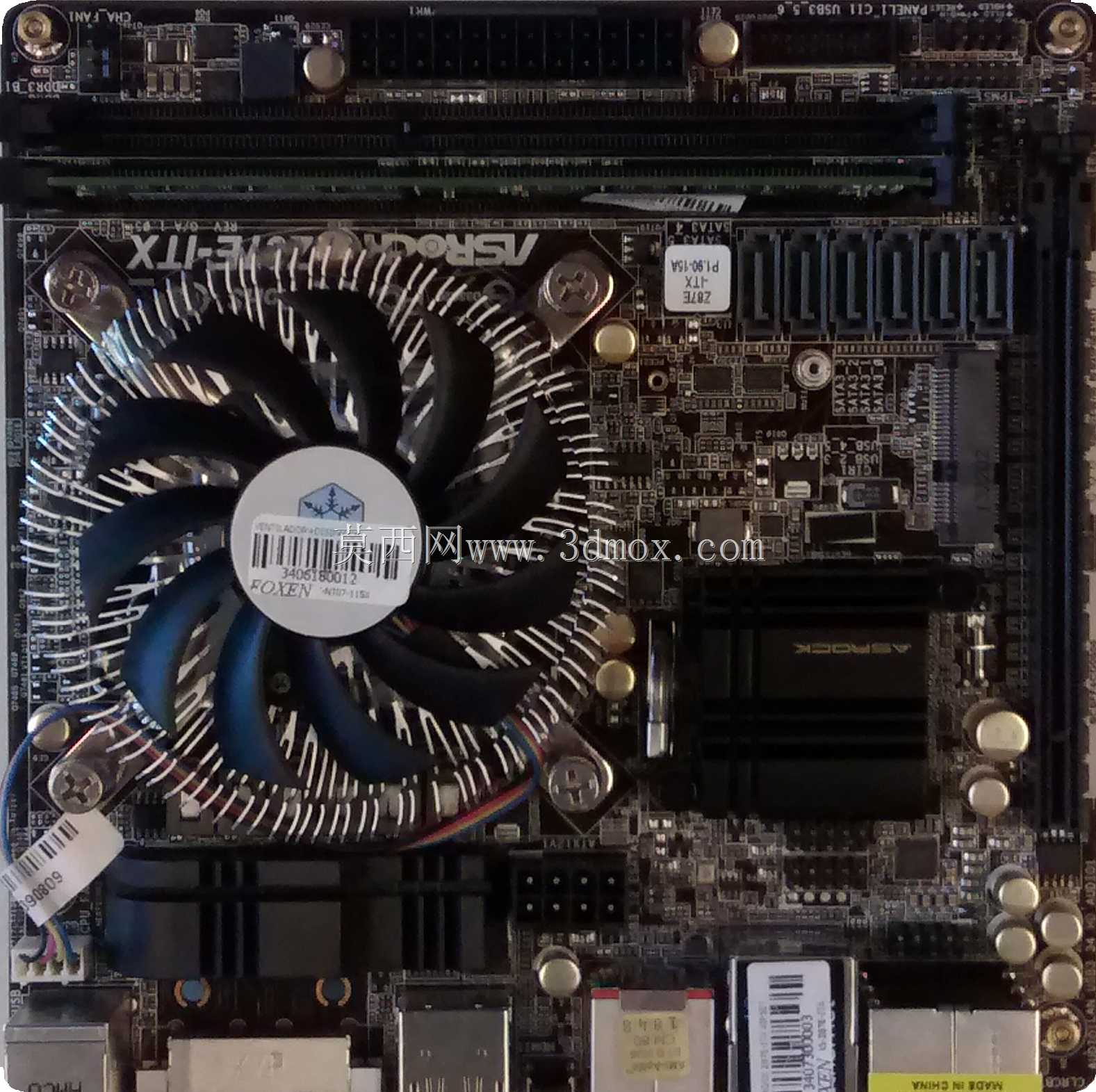

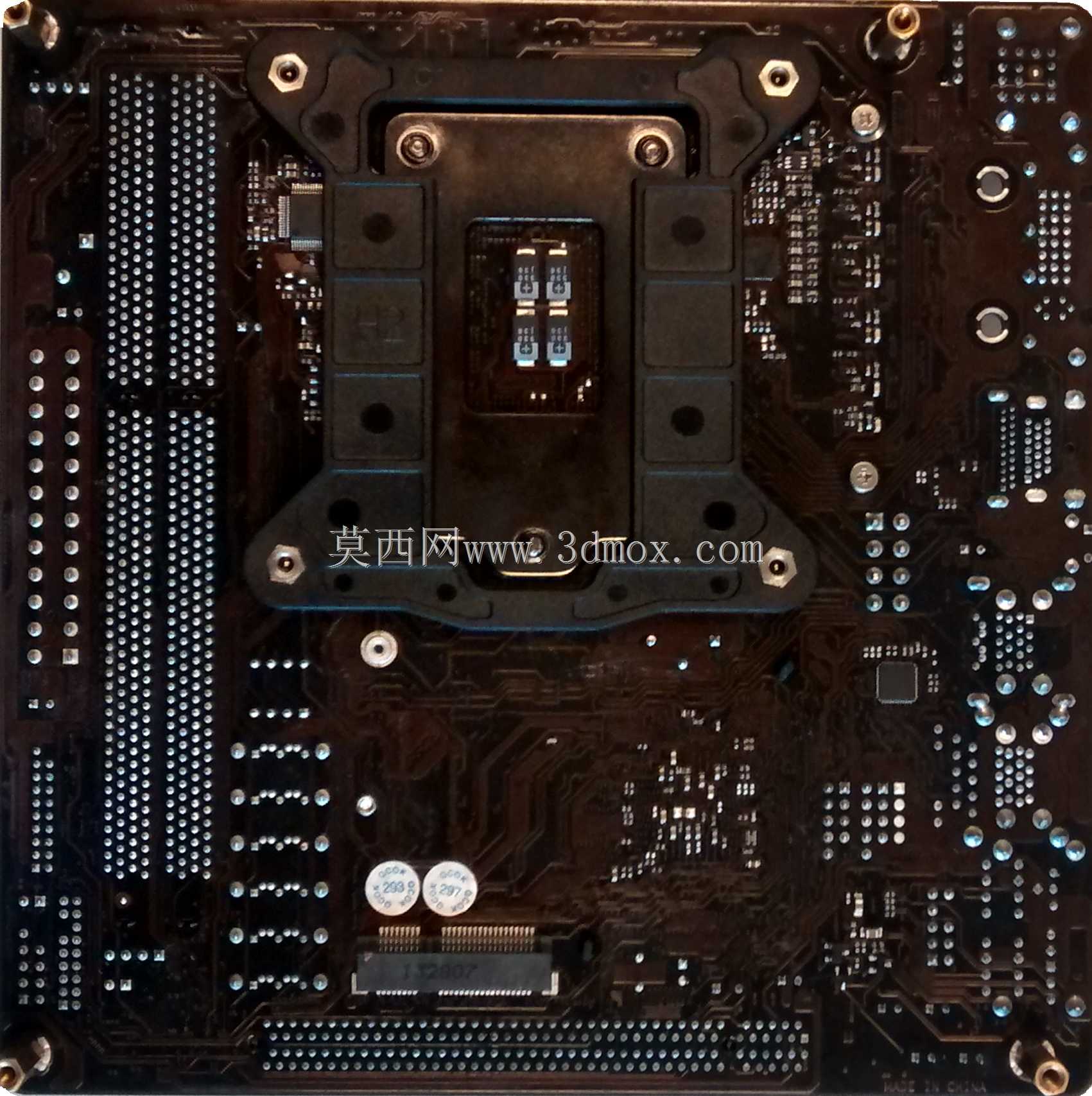

　　板卡表面的芯片封装、晶振、连接器、固定卡扣和丝印轮廓共同构成了完整的电子装配关系。将顶层和底层图像分别映射到电路板上下表面后，可以更直观地检查高元件与机箱骨架、风扇罩、硬盘支架之间的冲突。对于无人机载观测仪器、太空任务演示器这类特殊应用，主板往往不是孤立安装，而是与电源模块、存储设备、通信板和传感器底板共同堆叠，因此板卡上方的禁布高度、连接器出线方向和维修拆卸顺序都需要在结构评审阶段确认。

　　从热设计角度看，密闭小机箱内的热量不能只依赖散热器自身排风，还要依靠机箱内部形成的压力差，将空气从低温区引入，经过CPU供电、芯片组和内存区域后排出。模型中风扇、鳍片、接口开孔和板卡边缘间隙的表达，为风道简化分析提供了几何基础。若后续进行壳体设计，可依据主板最高元件轮廓确定底板与上盖距离，再根据硬盘、电源和扩展模块的位置调整支撑柱，避免为了追求极小外形而牺牲装配可达性。

　　整体来看，这套三维结构不仅呈现了迷你主板的外观，更重要的是把电子元件高度、接口伸出量、散热占用空间和安装孔位关系纳入同一坐标系。结构设计人员可据此完成机箱干涉检查、线缆路径规划、散热窗口布置和维护空间评估；设备选型人员也能通过模型判断该板型是否适合特定小型计算平台，而不是仅依据二维规格书估算安装风险。
