L波段七元六边形贴片宽带天线阵列

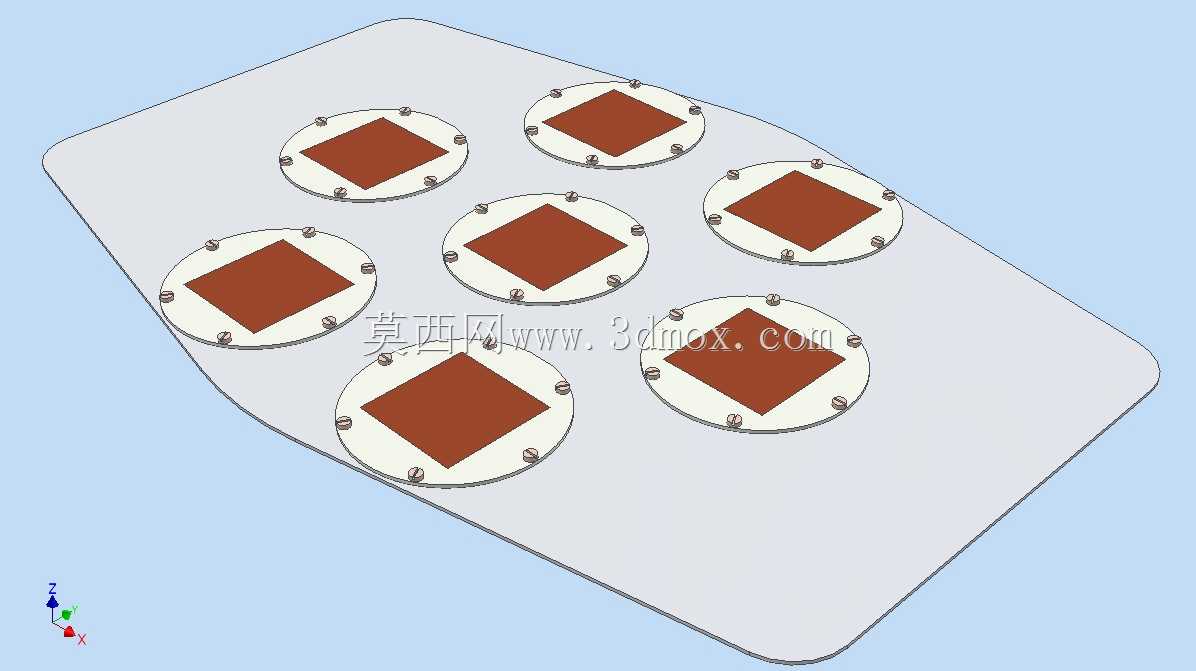

　　这套阵列面向L波段无线链路中的地面固定站、移动载体补盲节点以及小型试验平台，工作频段覆盖1150MHz至1600MHz，重点解决单副贴片天线增益不足、波束覆盖窄、平台安装空间受限等问题。七个方形微带贴片按六边形拓扑排布，中心一个辐射单元，外围六个单元沿近似圆周分布，使阵列在水平面和俯仰面都能形成较稳定的方向图。相比直线阵，六边形布局在相同阵元数量下占用轮廓更紧凑，也便于在不规则载板边缘避让安装孔和走线区域。

　　辐射元件采用厚方形贴片形式，贴片本身承担L波段谐振与能量辐射功能。每个单元下方设置圆形安装盘，圆盘周边均布紧固孔，用于把辐射层、介质支撑和底部承载结构连接成整体。圆形盘并非单纯装饰件，它为贴片提供平整的安装基准，同时把螺钉预紧力分散到较大面积上，避免局部压痕或翘曲影响贴片高度。阵列主承载件为单片PCB，馈电网络、单元焊盘和固定孔在板上统一规划；PCB下方再固定3D打印尼龙支撑结构，利用尼龙较低密度和较好成型自由度，在不显著增加重量的前提下提高板面抗弯刚度。

　　从结构设计角度看，低频段微带天线的辐射体尺寸并不小，若仅依赖薄板PCB承载，七个单元在温度变化、振动和螺钉约束共同作用下容易出现板面弯曲。尼龙支撑件布置在PCB下方，对应阵列受力较大的区域形成肋状或块状承托，使板件在装配后保持近似平面。机械加固点集中在各圆形盘周边，螺钉穿过圆盘和PCB后与下部结构形成约束，这样既限制辐射单元相对位置，也减少运输和服役过程中的挠曲。建模时需要重点控制贴片中心距、单元高度、圆盘同轴度以及螺钉孔边距，这些尺寸会直接影响馈电相位、方向图副瓣和装配互换性。

　　安装边界方面，整体承载板呈带切角的近似多边形轮廓，适合贴附在平台表面或嵌入浅腔内部。阵列外缘没有高大金属围挡，可降低对辐射边界的遮挡；底部支撑结构应与金属主平台保持明确的绝缘或间距关系，避免未经控制的金属面改变谐振频率。若安装在移动载体上，需要在支撑件与平台之间增加减振或均压垫层，螺钉预紧顺序建议按单元对称交叉进行，防止单侧受力使PCB产生内应力。馈电区域应预留同轴连接器或微带走线空间，连接器位置不宜压在辐射贴片正下方，以免改变单元匹配。

　　功能实现上，七元阵列通过合理的幅相分配获得高于单元天线的定向增益，六边形排布有助于改善二维平面内的波束对称性。方形贴片本身结构简单、剖面低，适合批量制作；圆形安装盘和3D打印底座则把电气设计与机械承载分开处理，使辐射层不必承担过多结构强度任务。OpenEMS电磁仿真可用于校核贴片边长、介质厚度、单元间距和馈电相位，建模时应把尼龙支撑、螺钉、圆盘和PCB介质一并纳入，尤其是靠近贴片边缘的金属紧固件，会对谐振点和交叉极化产生影响。

　　在三维建模过程中，装配关系要按实际层叠顺序表达：最上方为方形辐射贴片，中间是圆形安装盘与PCB承载板，下方为尼龙支撑和紧固元件。螺钉不必只作外观处理，应保留真实杆径、头部高度和孔位间隙，以便后续检查干涉。尼龙支撑的壁厚、加强筋高度和避让槽需要结合打印工艺设定，既不能因过度减重导致支撑失效，也不能让实体材料大面积贴近馈电网络。整体结构强调低质量、低剖面和可装配性，适用于对重量敏感、又需要稳定L波段宽带覆盖的通讯场景。
