带安全锁止功能的铰接式连接铰链结构

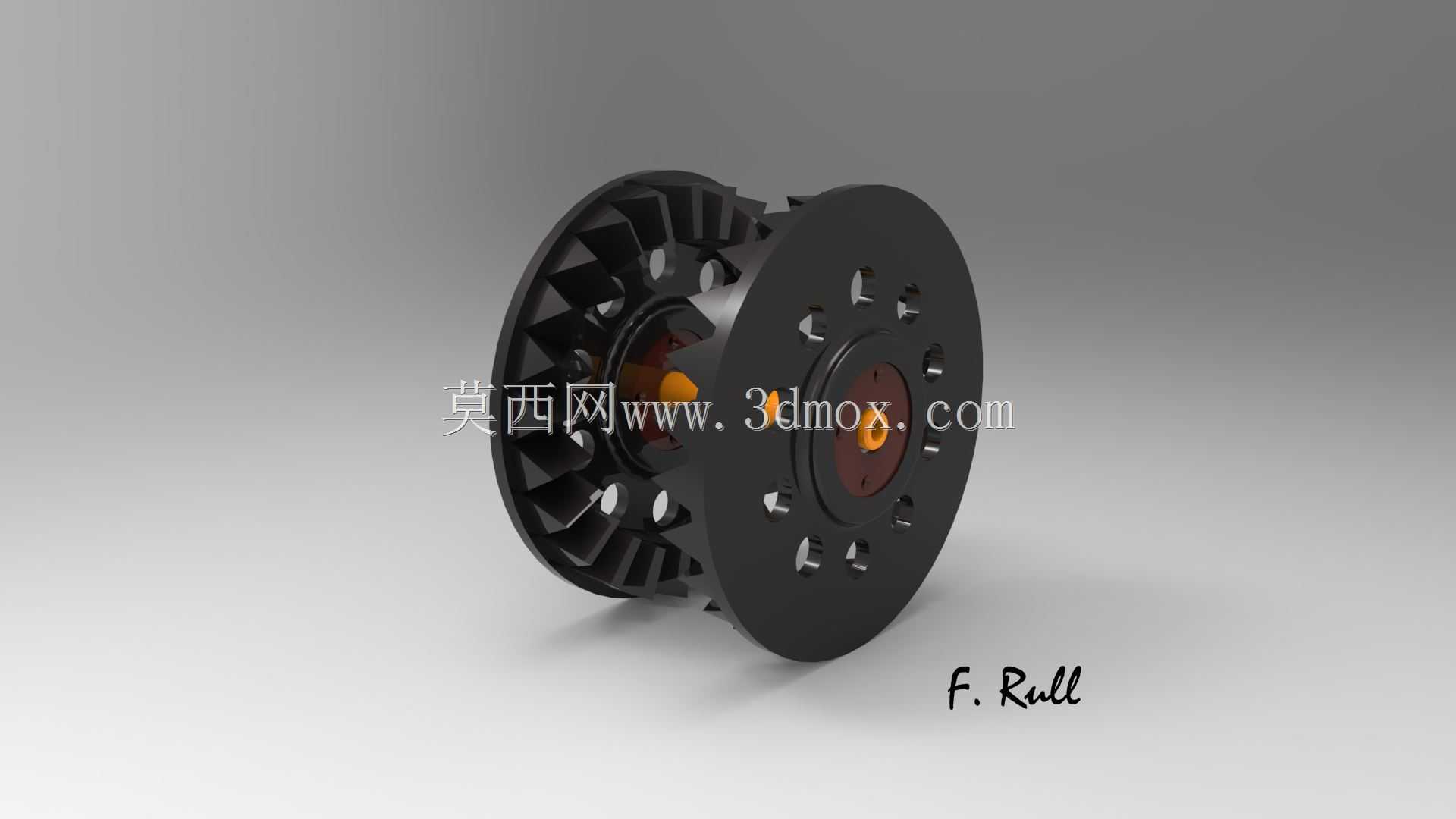

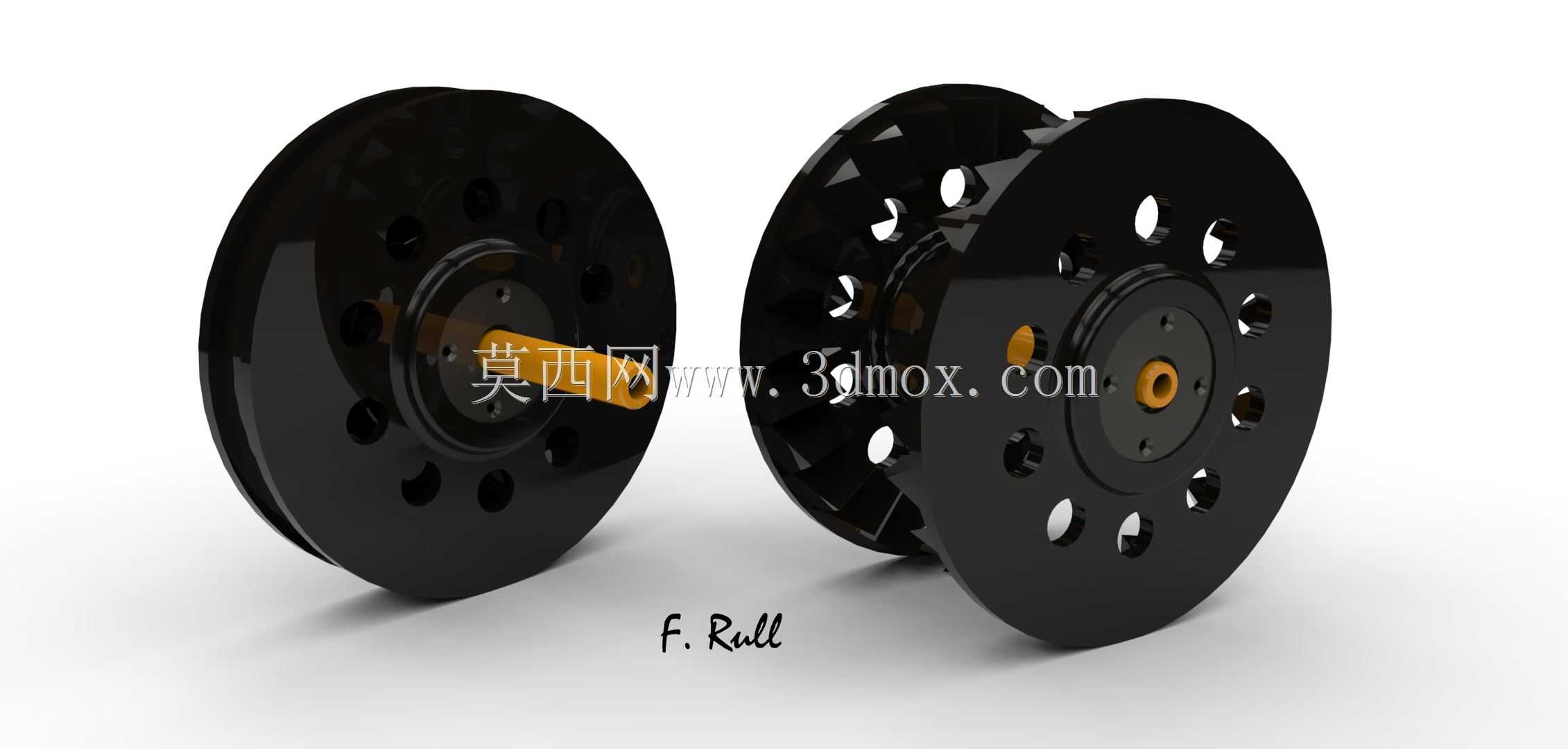

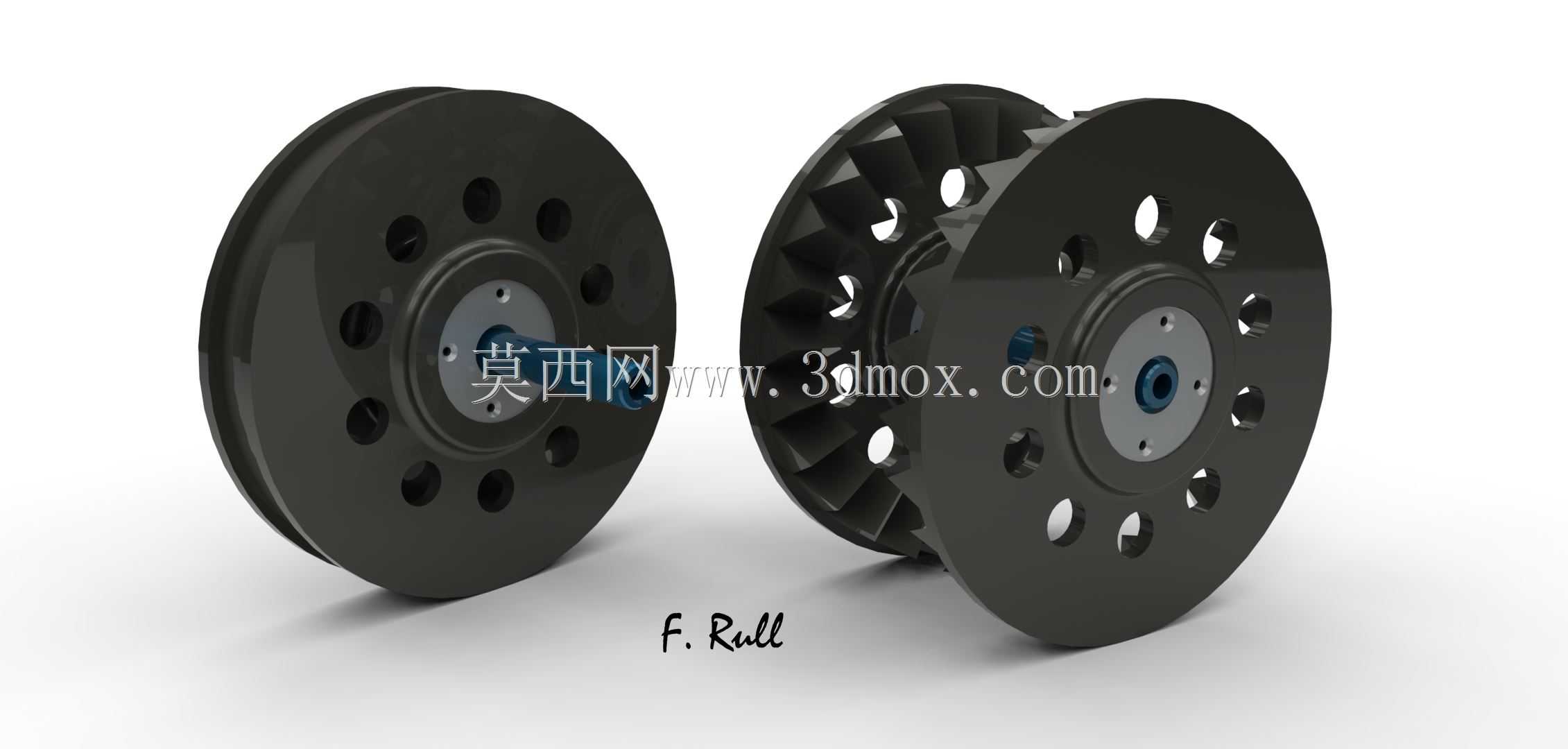

　　该铰接锁止组件主要面向需要在转动行程内实现可靠位置锁定的机械连接场景，常见于工装夹具开合工位、防护门铰接支点、便携设备折叠支撑段以及小型工业装备的角度固定环节，替代普通无锁铰链在受载后自行回转的缺陷。整套结构以两侧对称布置的盘状铰接盘作为核心承载基体，盘体采用大直径薄幅板构型，在保证铰接支点抗弯截面模量的同时，尽可能压缩铰接轴向占用空间，幅板面上沿圆周均布开设多组通孔，一部分孔位用于穿入紧固件将铰接盘与两侧待连接构件端面锁附，另一部分孔位作为锁止销的对位插孔，在铰链转动到预设工作角度后，锁止元件可插入对应孔位，阻断两个盘体之间的相对回转自由度。

　　从实际装配边界来看，两侧盘体的外圆直径决定了铰接点的抗倾覆能力，盘径越大，锁止孔分布的节圆半径越大，同等锁止销抗剪强度下能够承受的锁止扭矩就越高，设计时需要提前在待连接设备的端面预留出与盘体外圆匹配的圆形安装平面，安装面的平面度需要控制在机械加工常规公差范围内，避免盘体锁附后出现翘曲，导致转动过程中出现卡滞。盘体中心设置同轴的铰接轴孔，轴孔内部配套阶梯状衬套与中心锁紧轴，中心轴仅承担铰接回转的径向定位作用，不承担角度锁止的载荷，这样的载荷分配思路可以避免普通铰链把径向支撑和周向锁止载荷全部集中在中心轴上，大幅降低中心轴受扭变形的概率。

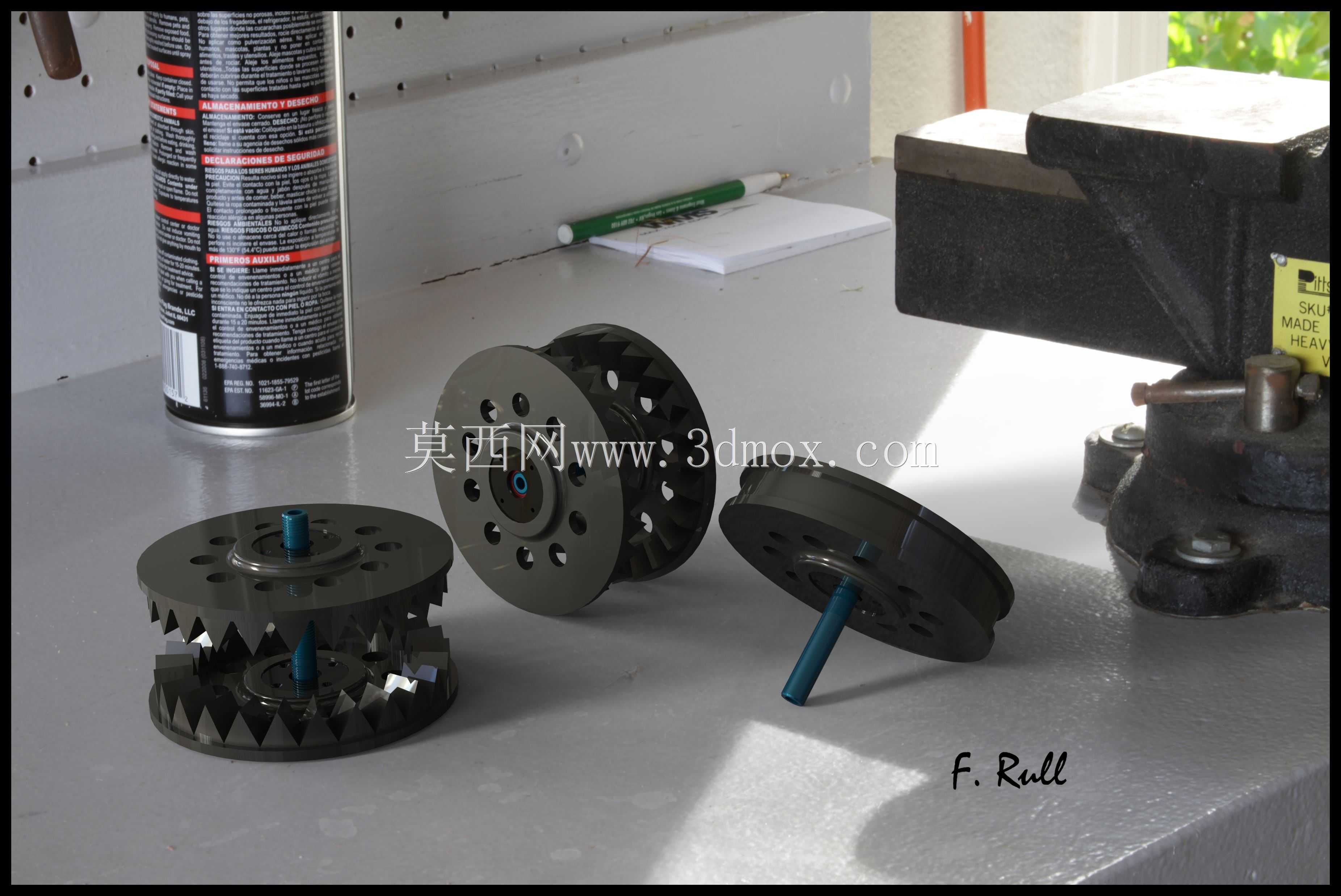

　　两个盘体相对的内侧端面，其中一侧加工有沿圆周均匀分布的棘齿状啮合槽，另一侧配套可轴向滑移的啮合盘，当需要解锁调整角度时，拨动外侧的操作件带动啮合盘沿轴向脱离齿槽，此时两侧铰接盘可以绕中心轴自由回转，调整到目标角度后松开操作件，弹性元件推动啮合盘重新嵌入齿槽，配合幅板上的安全锁销形成双重锁止，即使在振动工况下齿面出现轻微磨损，侧边的安全锁销依然可以阻止铰接点意外松脱。齿槽的数量直接决定角度调节的分度精度，若齿槽沿圆周每15度布置一个，即可实现整周24档的角度固定，选型时可以根据现场需要的最小调节角度调整齿槽密度，齿槽的啮合深度需要兼顾锁止强度和解锁手感，深度过大则解锁时需要的轴向拨动力过高，操作费力，深度过小则受冲击时容易出现跳齿。

　　盘体上的镂空孔除了锁止和安装功能外，也兼顾了整体减重效果，在移动便携类设备上使用时，多余的镂空可以有效降低铰接组件的自重，避免支撑端出现头重脚轻的问题。铰接盘的外缘做了整周圆角钝化处理，不存在尖锐棱角，在人员频繁操作的工位上可以避免开合过程中刮擦操作人员或周边管线。中心轴的端部设置有限位端盖，端盖通过小规格紧固件固定在轴端，既可以防止铰接盘沿轴向窜动脱出，也可以在后期维护时快速拆卸，将内部的啮合盘、弹性元件逐一取出清理或更换，不需要切割或破坏主体盘体，维护成本更低。

　　在工况适配方面，该结构可以承受径向的吊挂载荷与切向的回转扭矩，当两侧连接的构件出现相对弯折趋势时，载荷会先通过盘体端面的摩擦力分担一部分，剩余载荷由啮合齿和安全锁销共同承担，不会出现普通合页受侧向力后转轴弯曲变形的问题。安装时需要保证两侧盘体的同轴度误差控制在轴孔配合间隙范围内，若同轴度偏差过大，回转过程中衬套会出现偏磨，长期使用后铰接点会产生旷量。锁止操作件的布置位置预留了足够的手指操作空间，佩戴常规劳保手套时也可以顺利拨动解锁，不需要额外工具辅助，适合需要频繁调整开合角度的作业场景。整套结构的所有配合面均预留了合理的间隙公差，在做三维装配校核时可以直接模拟解锁转动、锁止固定的全行程动作，验证不同角度下锁销与孔位的对位关系，排查运动干涉点。
