欧标A型工业安装导轨铝型材轨件

　　该轨件属于欧标A型安装导轨类结构件，主要面向机柜内部器件固定、电子模块插接、自动化控制箱装配以及实验台架集成等场景。在实际设备中，这类导轨并不承担大型传动载荷，而是作为标准化安装基准，为继电器、端子排、小型控制模块、板卡支架、线束固定件等提供统一的卡装位置。它的价值在于把零散器件的安装孔位转化为可滑动、可调整、可快速更换的线性固定界面，从而减少机柜内部钻孔、配焊和单件定制支架的工作量。

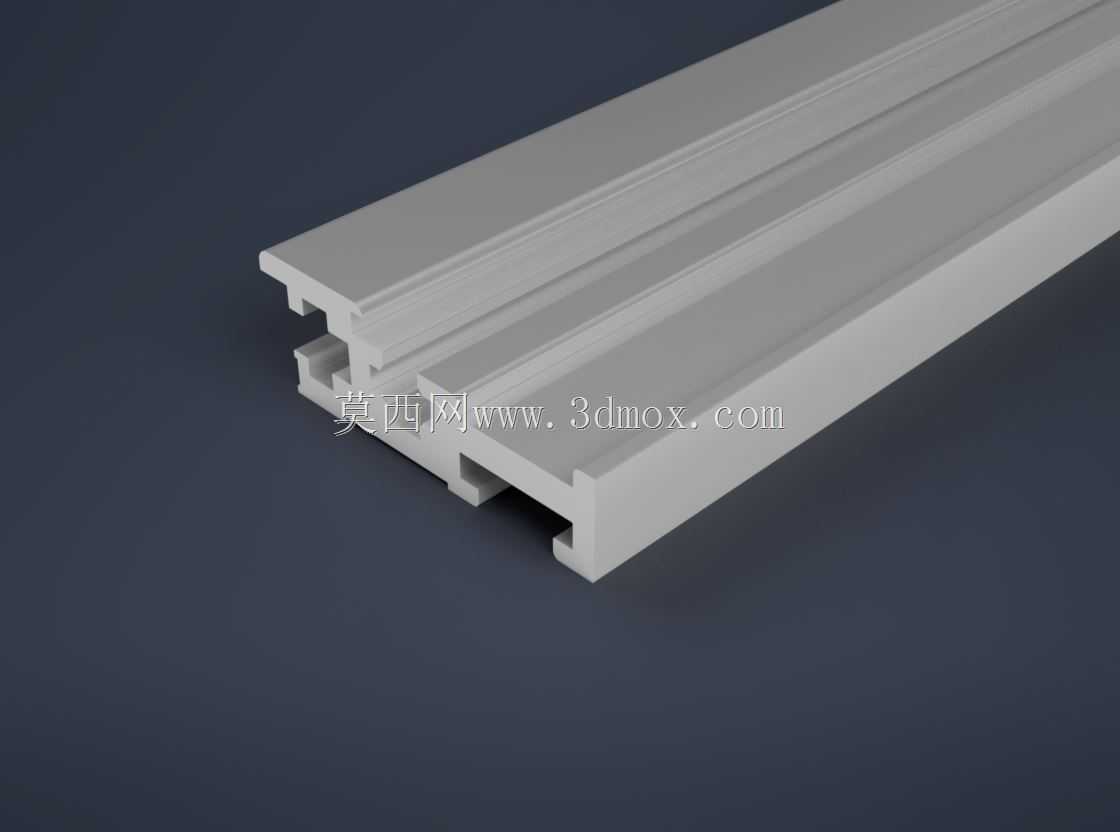

　　从结构形态看，轨件采用长条型材思路，主体截面连续，沿长度方向具有对称布置的安装槽、承托边和定位卡口。上部较宽的平面可作为模块贴合或支撑面，两侧凸起形成限位边界，下部开口与卡槽则用于卡爪、滑块或弹性固定件进入。器件装入后，既可以沿导轨方向调整位置，也能通过卡口限制横向窜动。对于需要频繁维护或改型的控制柜，这种结构能够显著提升装配灵活性；对于批量设备，则有利于统一安装间距和维护方式。

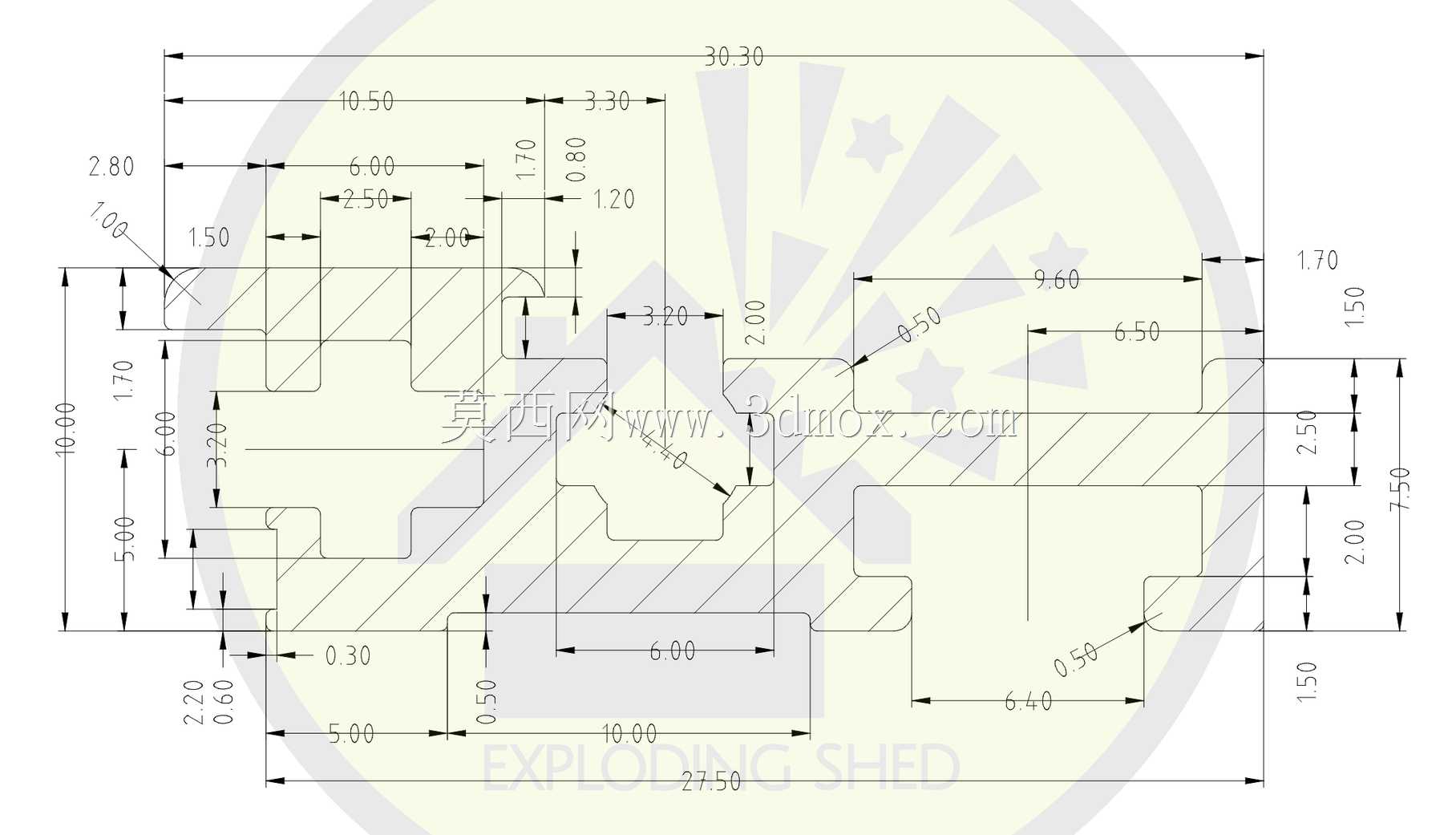

　　建模时应优先保证截面轮廓的准确性，因为此类零件的功能几乎全部由断面形状决定。顶部承载面的宽度、侧壁高度、槽口宽度、内槽避让空间以及底部卡接边的厚度，都会直接影响配套模块能否顺利滑入和锁紧。若只按外观拉出一个长条实体，而忽略槽内台阶、倒角和端部开口关系，后续在装配校核中很容易出现卡爪干涉、模块无法落位或固定后松动的问题。较合理的建模方式是先绘制完整截面草图，再通过拉伸形成主体，随后对端部、槽口和棱边进行细节处理，使模型能够真实反映装配边界。

　　在安装边界方面，导轨通常沿机柜内侧、安装板或设备框架水平布置，也可根据模块排布方式竖向使用。长度方向需要预留模块滑入空间，端部不应被侧板、线槽或紧固件完全封死，否则后期更换器件时难以拆装。导轨背面与安装基面之间应保持平整贴合，固定孔间距不宜过大，避免长跨度条件下中部产生挠曲。若用于承载较重模块，除了校核型材本身壁厚，还要关注固定螺钉的拉拔强度以及卡爪与槽口的接触面积。

　　槽口设计是该类轨件的关键。开口过宽会降低卡接可靠性，模块在振动环境中容易出现偏移；开口过窄则会提高插入阻力，甚至导致塑料卡爪变形或断裂。内部台阶需要同时承担导向和止退作用，使模块在推入过程中先沿斜面导入，再越过卡口进入锁定位置。轨件边缘的小圆角和倒角并非单纯装饰特征，它们可以减少应力集中，避免装配时刮伤卡件，也能改善型材挤出或机加工后的边角质量。

　　在电气柜和通讯设备中，导轨往往与端子、断路器、开关电源、隔离模块等标准件配合使用。设计人员排布时，不能只看导轨本身占用宽度，还要考虑器件高度、接线空间、线束弯曲半径以及散热通道。导轨前方应保留足够操作距离，便于手指或工具拨动卡扣；上下方向则要避免高器件遮挡相邻模块。若多条导轨平行安装，间距应根据最高器件和线缆走向综合确定，而不是仅按轨件本体尺寸排列。

　　从材料和工艺角度看，这类轨件适合采用铝合金挤压成型，表面可做阳极氧化或钝化处理，以提高耐蚀性和表面硬度。铝材质重量较轻，切割和钻孔方便，适合机柜内轻量化安装；若用于高温、强腐蚀或重载场合，则需重新评估材料、镀层及卡接方式。模型中应保留均匀壁厚和连续截面，这不仅符合挤压工艺特点，也便于后续根据工程需要截取不同长度。

　　在三维装配中，该轨件可作为标准基础件重复调用。设计者可以沿其长度方向建立模块定位参考，使多个器件按照槽口中心或承载面基准对齐。干涉检查时，应重点观察模块卡爪是否进入下部槽腔、螺钉头是否侵入滑动通道、端部挡板是否阻碍器件装入。对于需要导出到其他三维软件进行校核的场景，连续实体和清晰倒角能够提高几何识别稳定性，减少破面或修复工作量。

　　总体而言，该A型轨件的核心不是复杂曲面，而是标准化截面、可靠卡接和清晰安装边界。它通过线性导向与槽口限位，把机柜内多种器件的固定方式统一起来，使装配、调整和维护更具工程秩序。建模和选型时围绕断面尺寸、槽口配合、固定间距、器件滑入空间及承载状态展开，才能让这类基础轨件在实际设备中稳定发挥作用。
