游艇磁吸式多档位排气口结构设计

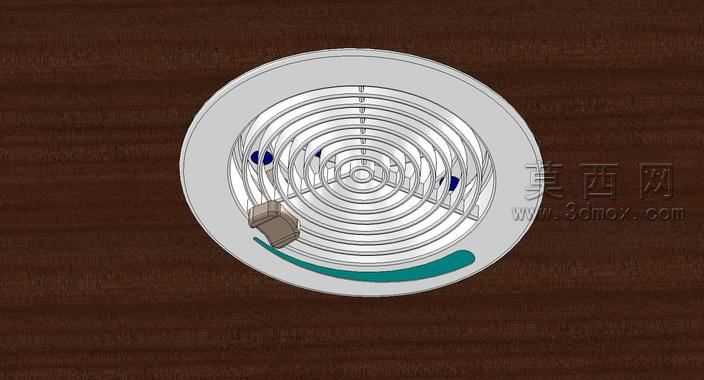

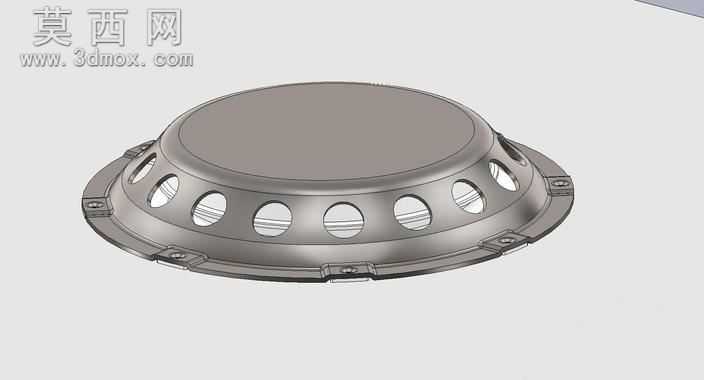

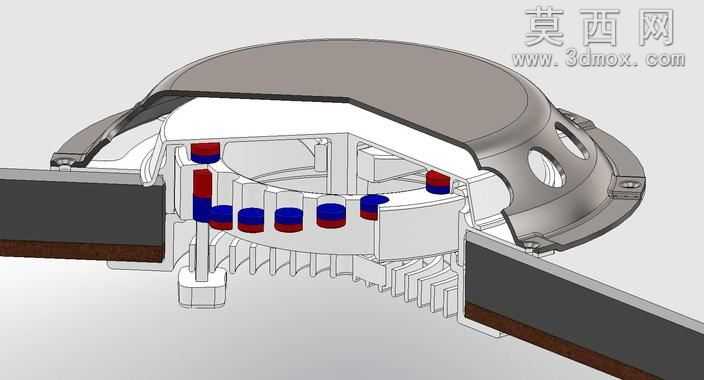

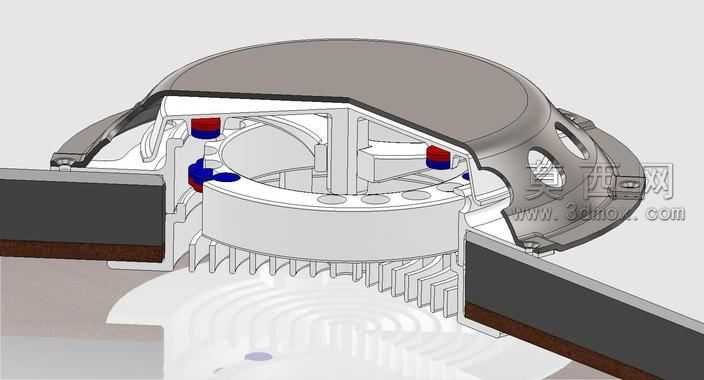

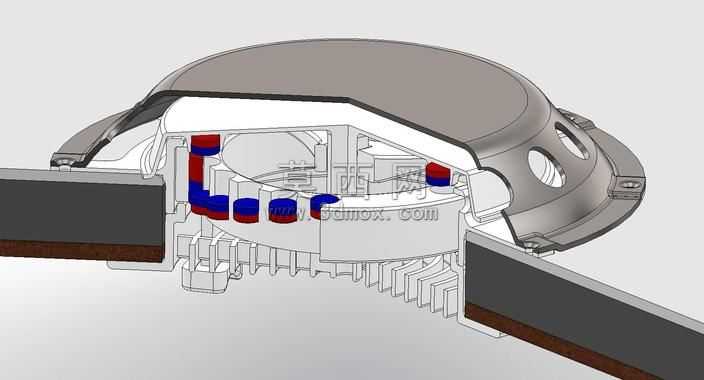

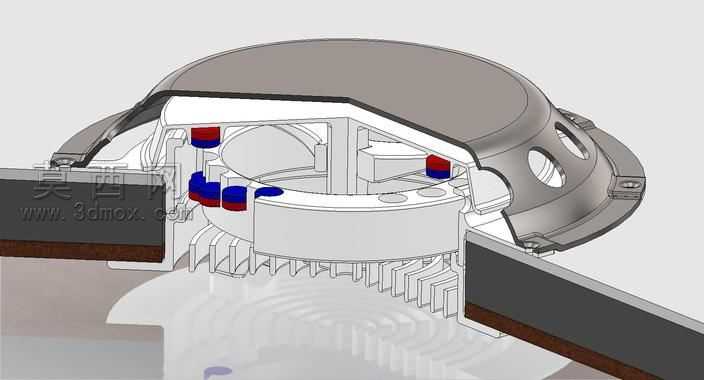

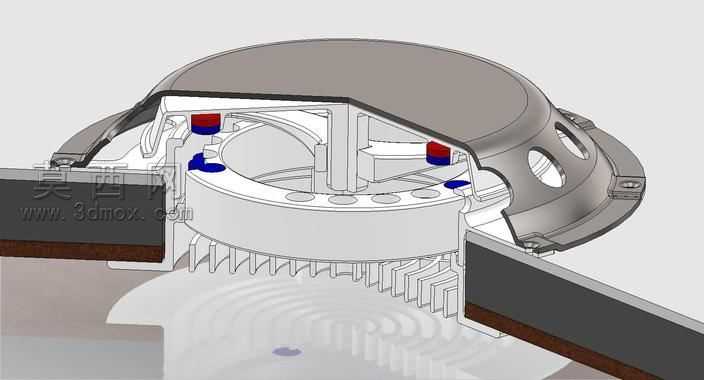

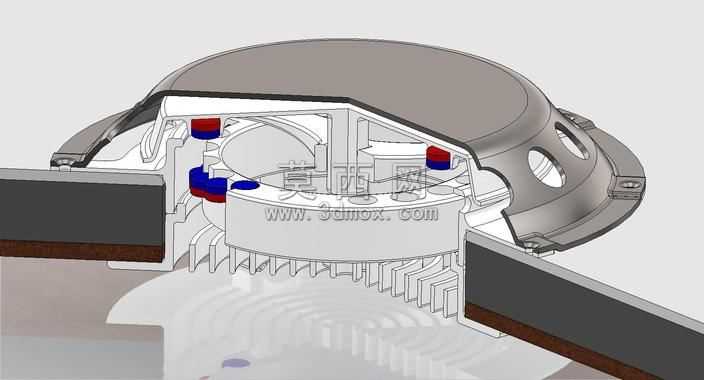

本作品为游艇配套使用的磁吸式排气口三维结构设计，整体采用圆盘式扁平化造型，适配游艇舱壁的嵌入式安装需求，外壳做圆弧过渡处理，既降低航行过程中的风阻影响，也能避免尖锐边角带来的安全隐患。建模阶段采用自顶向下的设计思路，先完成整体安装尺寸的定位约束，再拆分外壳、磁吸组件、导流格栅、密封底座四大模块逐一构建，所有配合面均预留合理的装配公差，保证各部件组装后无干涉卡滞问题。结构核心采用磁吸式档位锁定方案，内置三组固定磁体维持排气口的关闭密封状态，活动侧对应设置五组不同位置的磁体，依靠磁体异极相吸的特性实现五个固定开启档位的定位，档位切换时无需额外卡扣或锁止结构，转动过程顺滑无卡顿，可根据舱内通风需求灵活调整开合角度，不同档位对应不同的通风通量，同时磁体的吸附力可保证航行颠簸状态下档位不会自行偏移。导流区域采用放射状格栅结构，格栅叶片做倾斜角度优化，既可以引导气流顺畅排出，也能阻挡外部溅水直接灌入舱内，外壳侧面开设多组椭圆形通风孔，与内部格栅形成贯通的气流通道。材质规划上，外壳选用耐海水腐蚀的316不锈钢材质做哑光金属质感渲染，磁体部分通过红蓝分色标识南北极属性，内部导流结构采用轻量化工程塑料，密封底座设置橡胶密封层，贴合安装面后可实现良好的防水密封效果。整体结构无复杂传动部件，故障率低，维护便捷，同时兼顾了功能性与游艇配套部件的外观质感要求，所有结构细节均做了圆角过渡处理，避免应力集中问题，提升部件的长期使用耐久性。
