中世纪欧式混合护手长剑曲面结构

　　该作品呈现的是一把融合欧式刺剑与罗马短剑特征的长柄格斗兵器，整体结构围绕刺击、握持防护和视觉比例三个核心展开。剑刃部分采用细长收尖形态，截面并非简单平板，而是沿长度方向布置多条纵向棱面，棱面从靠近护手的位置一直延伸到剑尖附近，并在末端逐步收拢。这样的处理在真实兵器中有利于提高刺击时的指向性和截面刚度，同时减少宽刃带来的侧向风阻与多余重量。建模时不能只依赖拉伸或放样，需要先在不同基准面上建立刃部轮廓控制线，再通过曲面桥接、修剪和曲率连续检查，保证棱线在长距离延伸中不出现扭曲或局部塌陷。

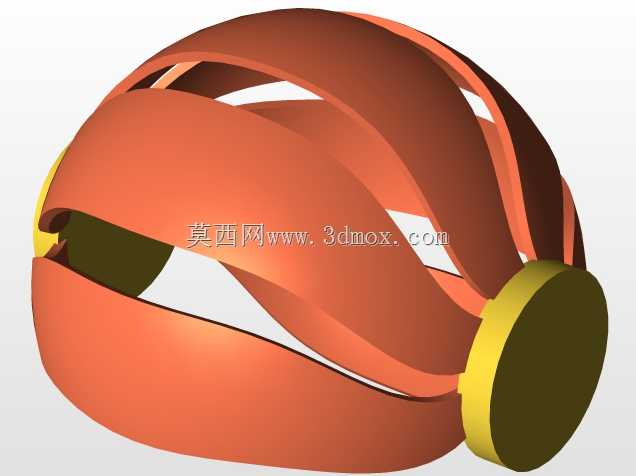

　　护手区域是整件作品最有辨识度的部分。它采用近似球形的包裹式结构，外形类似多瓣壳体，表面分布不规则开槽和分瓣边界。该结构的设计意图不是单纯装饰，而是在握持位置形成侧向防护，阻挡对方刃部滑向手部；开槽则可以降低实体护球的厚重感，并让分瓣形态产生层次。工程化建模时，应先确定护手中心与剑杆轴线的重合关系，再建立旋转基准曲面，随后按分瓣数量布置切割面，通过阵列与局部调整形成非均匀间隙。每个瓣片边缘都要保留一定厚度，避免曲面闭合后出现零厚度几何；开槽内侧需要设置过渡圆角，否则在后续剖切、3D打印或数控加工时会形成应力集中。

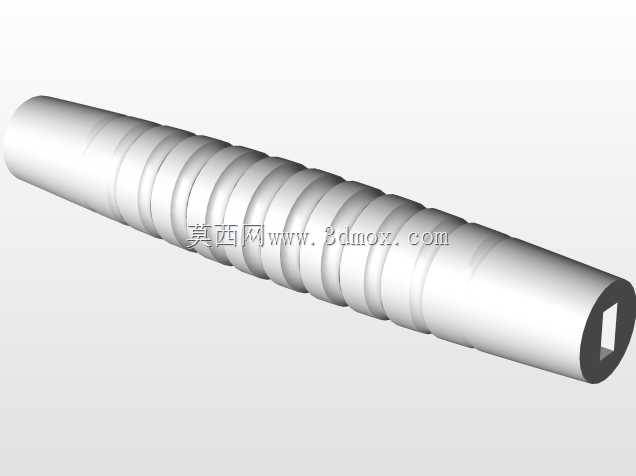

　　剑柄与护手之间设置了环形约束段，用于明确剑刃、护手和握持段的装配边界。虽然该模型偏向外观展示，但在结构逻辑上，这一位置相当于真实兵器中的格挡、限位和传力区域：刺击力沿剑刃轴线传递，护手把侧向冲击分散到柄部，握持段则通过长度和直径控制手腕姿态。剑柄主体采用浅色长杆形态，表面保持简洁圆柱过渡，不与复杂护手争夺视觉重点。若用于实物复刻，柄部需要考虑包覆材料、握持周长以及重心位置；若用于动画或游戏资产，则应关注轴线平直度、材质分组和碰撞体简化。

　　从外形边界看，作品的最大径向尺寸集中在球形护手处，剑刃向前逐渐变窄，柄部向后保持较小直径，因此整体包络呈“中部膨大、两端收窄”的形态。这种轮廓对陈列支架、运输包装和虚拟场景摆放都有直接影响：支撑点不宜只压在细长剑刃上，应在护手后侧与柄部形成主支撑，在剑刃前段设置柔性辅助支撑，避免长薄构件在重力作用下产生视觉弯折或实体变形。安装到展示场景时，护手外圆决定最小通过空间，剑尖则决定前方安全距离；若进行壁挂布置，还要让承载件靠近重心，而不是简单固定在几何中点。

　　设计思路上，该件没有完全复制某一历史兵器，而是把罗佩拉式长剑的纤细刺击特征与罗马短剑的紧凑防护感进行混合。罗佩拉类兵器通常强调细长剑刃和复杂护手，适合精准刺击；罗马短剑则更强调近身使用中的简洁与可靠。作品将球形分瓣护手放在细长剑刃后端，使前段保持锐利延伸，后段形成饱满防护，视觉重心稳定。曲面建模的重点集中在护手瓣片、开槽边界和剑刃棱面的衔接：剑刃与护手相接处不能出现突然断差，应通过环形肩部把细长截面过渡到较大的护手头；护手后缘与剑柄交接处也要有收口曲面，使零件看起来像一个连续装配体，而不是彼此独立的几何体。

　　在实际应用场景中，这类模型可用于兵器展示、博物馆展陈辅助设计、游戏道具概念验证、3D打印样件以及曲面建模练习。用于展陈时，需要重点检查护手开槽的最小壁厚和剑刃尖端的安全处理；用于数字资产时，应在保留分瓣特征的前提下控制曲面片数量，并为金属刃部、暗色柄部和装饰护瓣划分清晰材质区域；用于加工验证时，则要把外观曲面转化为可制造实体，补充装配孔、柄芯连接和配重空间。整体来看，作品的价值不只在兵器外形还原，更在于通过长刃、环肩、球形开槽护手和握持柄段的组合，训练三维草图控制、复杂曲面过渡、实体厚度检查以及装配边界规划等完整建模能力。
