光伏追日支架联动回转支承结构

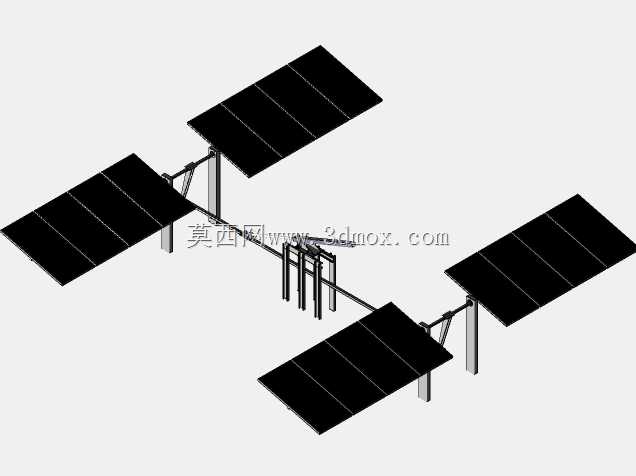

　　这套三维结构围绕分布式光伏电站的追日需求展开，核心是让多块光伏面板能够同步跟随太阳方位调整倾角与朝向，替代传统固定支架无法动态适配光照角度的短板。现场排布时，四组光伏面板分置联动机构的两端，每组面板通过独立的支撑立柱承载，立柱底部预设地脚安装法兰，可直接锚固在混凝土基础或者预制钢构基座上，安装边界需要预留立柱周边不小于半米的检修空间，同时保证面板回转扫掠范围内无遮挡物，避免相邻面板转动时发生干涉。

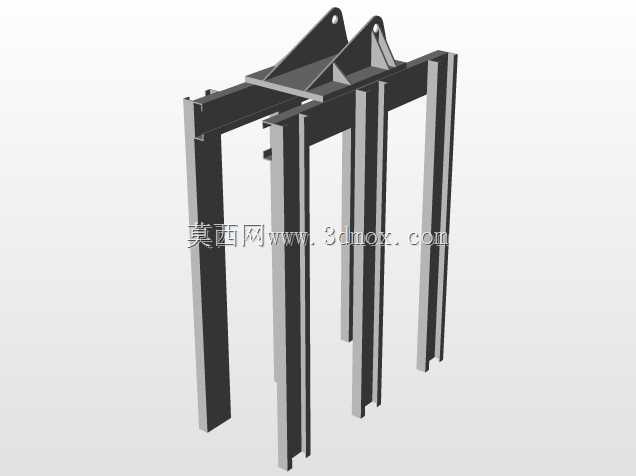

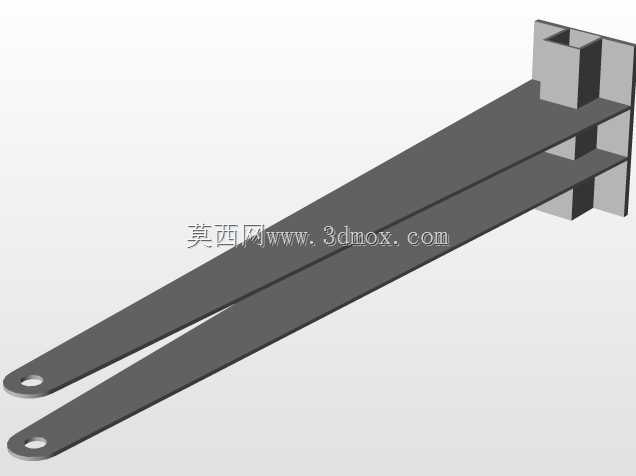

　　从传动逻辑来看，整套机构采用中央联动轴串联两端的面板摆臂，中央位置布置减速传动组件，输入扭矩可以通过手动调节机构或者外接驱动单元接入，扭矩经传动轴分配到两侧的回转支承点位，带动所有面板同步绕俯仰轴转动，不需要为每块面板单独配置驱动件，大幅降低了户外电站的驱动部件数量与后期维护点位。设计过程中优先校核了联动轴的扭转刚度，因为四组面板的风载荷会通过摆臂反向传递到轴系，若轴系扭转变形过大，会出现两端面板转角不同步的问题，既影响受光效率，长期交变载荷下还会引发轴系疲劳损伤，因此建模时对传动轴的轴径、摆臂的焊接截面都做了加厚处理，摆臂与面板框架的连接位采用长圆孔设计，允许现场安装时微调面板的水平度，抵消基础施工带来的标高误差。

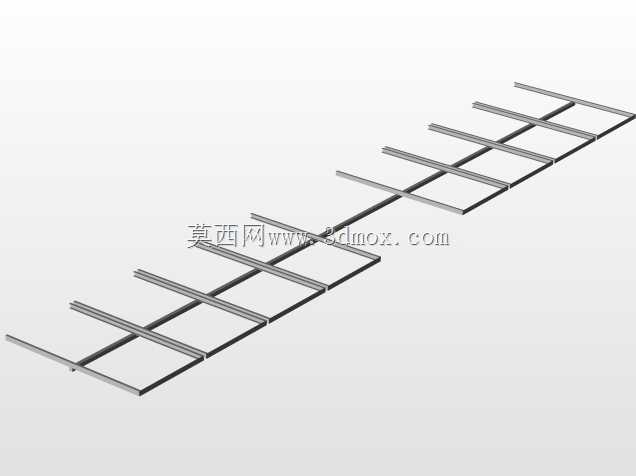

　　实际应用场景覆盖山地光伏、厂区屋顶分布式电站以及农光互补项目，这类场景往往地块排布不规整，传统单轴追日支架单套仅能带1-2块面板，管线与驱动布置零散，而这种联动式结构一套即可带动四块面板，线缆可以沿中央桁架统一布设，减少户外线缆暴露长度，降低老化破损概率。结构的外形尺寸适配常规晶硅光伏组件的安装孔位，面板框架的压块卡槽沿用行业通用规格，不需要对光伏板本身做二次改装，现场装配时先完成立柱找正固定，再吊装中央传动桁架，最后挂装面板并锁紧压块，工序顺序和固定光伏支架的施工逻辑接近，现场施工人员不需要额外掌握复杂的专用装配工艺。

　　功能特性上，这套追日机构的转动角度范围覆盖从清晨到傍晚的太阳俯仰角变化，机械限位块集成在摆臂的转动行程两端，避免极端大风天气下机构超程翻转，同时传动组件的壳体预留了密封安装面，后期可以加装防水罩适配户外多雨、多沙尘的工况，转动副位置全部配置自润滑轴套，不需要频繁加注润滑脂，适配光伏电站少人值守的运维模式。设计思路上没有采用复杂的多自由度并联机构，而是用最简化的串联联动连杆实现同步追日，所有结构件都以型材、焊接件为主，没有特殊定制的异形零部件，供应链通用性强，量产时的加工成本可控，三维建模过程中已经把所有运动副的配合间隙、转动干涉检查全部完成，模拟了最大转角、最大风载偏转下的所有运动状态，确认相邻面板、面板与立柱之间在全行程内都不会出现碰撞，结构的受力路径从面板压块传递到摆臂，再经回转支点传递到立柱，最终传导到地面基础，传力路径清晰，没有出现应力集中的薄弱截面，后续做有限元校核时可以直接沿用模型的装配关系加载风载、雪载工况，快速输出结构强度报告。
