国际象棋车棋子立体造型结构

　　这个造型对应国际象棋中的车，整体采用回转体加顶部城垛的组合方式，适合用于棋具开发、桌面游戏配件、教学演示件、文创摆件以及小型树脂或塑料件的成型验证。棋子在棋盘上承担直线移动与横向、纵向控制格位的功能，虽然模型本身不承担机械传动任务，但其外形需要在长时间握持、频繁落子和棋盘摆放中保持稳定识别度，因此结构设计重点集中在重心、底面接触、轮廓辨识度和制造便利性上。

　　从实际使用场景看，这类棋子常出现在标准国际象棋套装、儿童棋类教具、比赛展示棋具以及主题装饰陈列中。车的识别特征来自顶部类似城堡塔楼的齿状开口，模型将这一特征做成环绕上端的四个凸起和四个凹口，俯视时能够形成明确的十字方向感，与棋盘行列方向形成视觉对应。相比纯圆柱棋子，城垛结构不仅增强了兵种识别，也让棋子在灯光下产生更明显的阴影层次，便于玩家在对局中快速区分车、王、后、象、马、兵等不同角色。

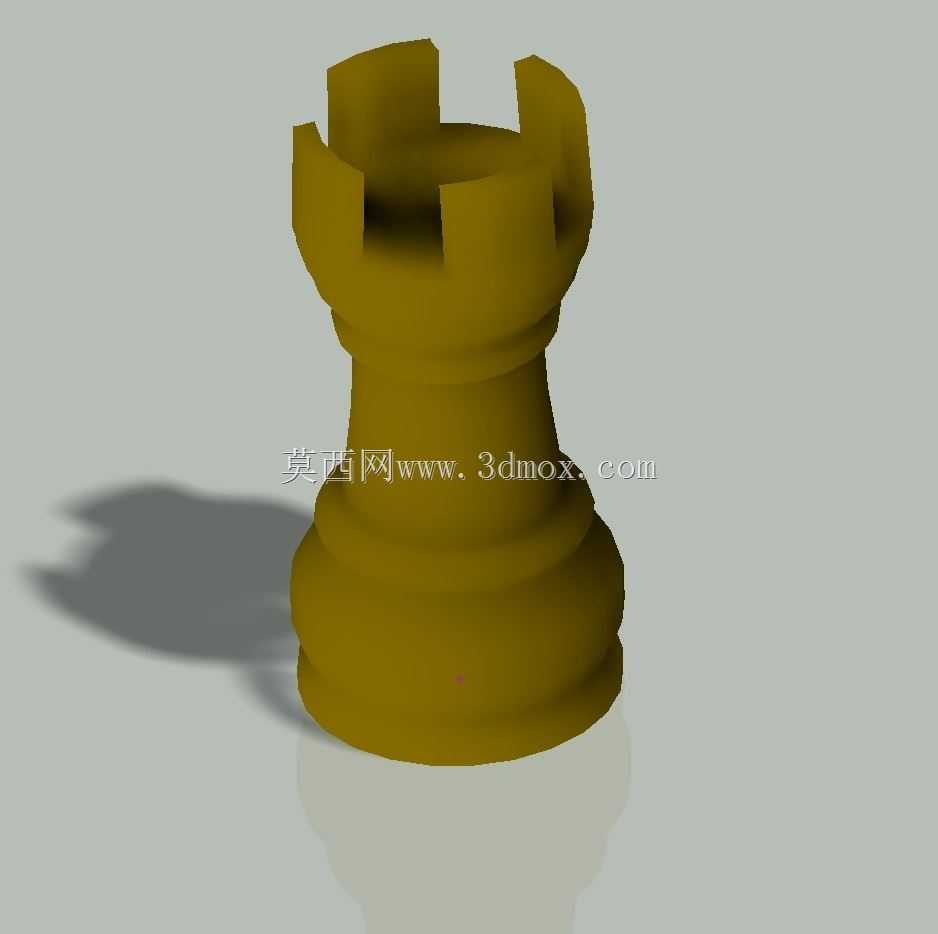

　　造型下部采用较宽的圆形底座，底座向上通过多级圆弧过渡收束，再在颈部形成略微内收的轮廓，最后扩展到顶部塔楼。这样的轮廓处理有明确的工程目的：底部直径较大，可增加与棋盘表面的接触范围，降低误碰后的倾倒概率；中部收腰让手指捏取时更容易定位，拇指和食指可以自然落在颈部两侧；上部塔楼直径重新放大，使顶部城垛具备足够壁厚，避免凹口根部过于单薄。整体重心被压低在底座区域，即使棋子受到桌面震动或轻微碰撞，也能依靠较宽支撑面恢复稳定。

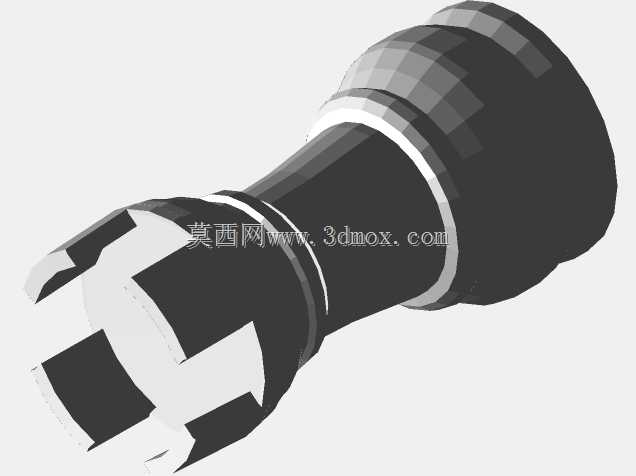

　　顶部城垛是该件最需要注意的结构区域。四个凸起沿圆周均布，凹口从上端面向下切入，形成类似城堡墙垛的外观。建模时需要保证凹口侧壁与顶面、内孔壁之间的过渡连续，避免在尖角位置产生应力集中。若用于增材制造，城垛凸起的顶端应保持平整层纹支撑，凹口底部不宜设置过深的窄槽，否则粉末、树脂支撑或打印丝材容易残留。若用于注塑或硅胶翻模，凹口位置需要考虑拔模斜度，外壁可设置轻微锥度，内腔也应随外形形成合理壁厚，防止冷却收缩不均导致表面缩痕。

　　棋子中部以旋转曲面为主，适合通过草图旋转生成主体，再对顶部进行拉伸切除或布尔运算形成城垛。底座外缘采用圆角过渡，既能减少落地时的磕碰损伤，也能避免尖锐边缘在涂装、打磨和包装过程中崩边。颈部环向线条可以通过浅凸台或凹槽表现，既保留传统棋具的层叠装饰感，又不会增加额外装配关系。对于需要批量生产的方案，这些环向线条应避免过深、过窄，以保证模具加工和脱模顺畅。

　　安装边界方面，该棋子不需要与轴、卡扣或电子元件配合，主要边界来自棋盘格尺寸和套装包装空间。底面应控制为平整圆环或完整平面，若采用中心轻微凹陷的结构，则外圈必须保留足够接触宽度，保证在木质、皮革、塑料或石材棋盘上都能平稳放置。外形最大直径集中在底座和顶部塔楼两处，包装隔板的孔径需按最大外圆预留间隙；高度方向则要考虑整套棋子的层次关系，车的高度通常介于马、象与王、后之间，避免在棋盒中与其他棋子发生干涉。

　　从材料适配角度看，该造型可用于PLA、ABS、树脂等增材成型，也可通过塑料注塑、石膏浇注、金属铸造或木质数控加工实现。不同工艺对壁厚的要求不同：塑料件需要尽量保持均匀壁厚，金属铸造件要考虑热节和补缩，木质加工件则要减少深凹内孔以降低刀具震颤。模型顶部内凹区域不宜形成封闭积水面，若作为户外摆件使用，应在最低位置考虑排水或改为封闭顶面。

　　在棋具产品开发中，这类车棋子还可以与同系列兵种保持统一底座直径、统一装饰线高度和相近表面处理方式，从而形成成套视觉语言。结构工程师在建模时需要同时关注外观比例和可制造性：城垛数量、凹口深度、颈部曲率、底座圆角和顶面壁厚都会影响成品质感。通过回转主体与均布特征结合，可以在较少几何复杂度的前提下获得清晰识别度，同时兼顾稳定摆放、舒适拿取和后续批量生产的工艺要求。
