车载300W逆变电源外壳结构设计

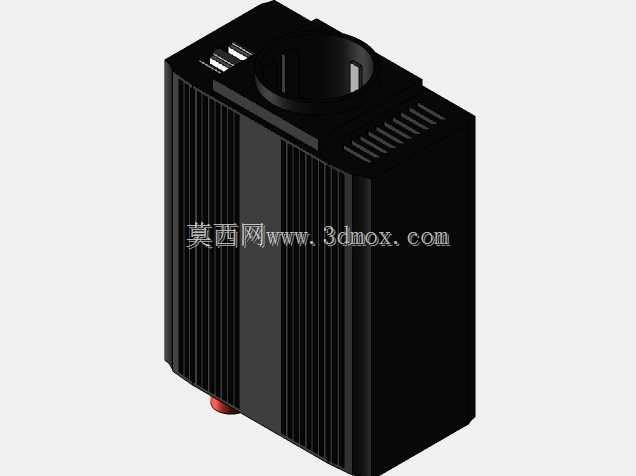

　　这套逆变电源的结构方案围绕车载移动取电场景展开，日常工程外勤、户外作业、长途自驾过程中，车辆自带的点烟器接口仅能输出低压直流电，无法直接驱动常规220V交流用电设备，比如现场调试用的手持电钻、笔记本电源、小型测量仪表、临时照明灯具，这款300W功率等级的逆变装置就承担直流低压转交流工频电的转换作用。从整机外观结构来看，主体采用方正立式紧凑布局，外壳主体做了大面积竖向散热筋设计，这一设计思路完全贴合功率器件的发热特性：逆变器内部的功率MOS管、整流模块、变压器在持续带载工作时会产生可观热量，竖向排布的肋条一方面大幅拉伸了外壳与空气的接触换热面积，另一方面顺着热空气自然上升的流向形成烟囱效应，即便没有强制风冷，也能靠自然对流把内部热量快速导出，避免密闭壳体内热量堆积造成功率降额甚至元件过热损坏。顶面预留了标准交流输出插座的安装位，插座采用嵌入式沉台设计，外围的壳体边框高出插座端面，日常搬运、车内堆放杂物时不会直接磕碰插座插套，避免插座受外力松脱、内部接线扯断。顶面一侧同时布置了多组通风开槽，槽口采用斜向百叶造型，既保证壳体内部热空气可以顺利向上排出，又能避免车内洒落的水滴、金属碎屑直接竖直掉入机壳内部，兼顾散热与防护等级的平衡。壳体侧面的棱边全部做了小圆弧过渡，没有尖锐直角，一方面是注塑或者钣金折弯成型时可以降低应力集中，避免长期温度循环下边角开裂，另一方面在车内有限空间里取放时也不会划伤内饰或者操作人员手部。

　　整机底部预留了输入接线的引出位置，低压直流输入的接线端从壳体下部伸出，大电流走线路径尽可能缩短，减少线损带来的额外发热，输入端的接线位做了分区隔离，正负极之间留有足够的爬电距离，避免车载颠簸环境下接线松动后正负极短接。做结构校核时首先要明确安装边界：整机立式放置的占用 footprint 很小，适合放在车内中控台侧边、座椅下方或者工具柜的隔层里，外壳的散热筋向外凸起的尺寸要提前计入整机最大宽度，在做整车内饰适配或者工装收纳槽设计时，不能只量主体光面的尺寸，必须给散热肋条留出侧向通风间隙，四周至少预留十毫米以上的空气流通空间，不能把机身紧紧夹在两个密闭立面之间，否则竖向对流的风道被阻断，散热能力会大幅衰减。

　　顶面的插座安装孔位要和选用的国标五孔插座的安装尺寸完全匹配，插座的固定耳位置在壳体内部预留对应的螺丝柱，锁付螺丝后插座不会出现晃动，插插头拔出时的反作用力全部由壳体螺丝柱承担，不会拉扯内部PCB板。顶部的通风槽开槽宽度控制在安全范围内，既保证通风面积，又能防止手指或者金属异物意外伸入壳内触碰带电部件。壳体的分模面选在机身侧面竖向中线位置，上下或者前后壳扣合后，接缝顺着散热筋的走向布置，外观上几乎看不到突兀的拼接线，同时扣合位预留卡扣和螺丝孔的双重固定结构，车载工况下持续振动也不会出现壳件松脱异响。内部PCB板的安装柱在壳体内侧一体成型，功率器件的安装面直接贴靠在壳体带散热筋的内壁位置，中间可以垫导热硅胶片，

　　把器件热量直接传导到外壳散热筋上，不用额外加装庞大的独立散热片，有效压缩整机体积。整机的重量集中在中部的变压器和散热结构上，重心落在机身几何中心附近，车辆加减速、颠簸时机身不会轻易翻倒。输出侧的插座端面和壳体顶面的高度差经过校核，常规电源插头插入后，插头顶部不会高出机身太多，狭小空间里放置也不会被上方物件压到插头。外壳的所有外露棱角都做了倒钝处理，搬运过程中即使和其他工具磕碰，也不容易出现掉漆、开裂的问题。这类小功率逆变装置的结构设计不需要追求冗余的庞大体积，核心是在紧凑尺寸下把散热路径、绝缘防护、安装固定、人机使用的细节全部平衡到位，既满足车载移动场景的抗震、通风要求，也兼顾批量生产时的成型工艺性，所有卡扣、螺丝柱、散热筋的厚度都保持均匀，避免注塑成型时出现缩痕、变形，组装时工人可以快速对位扣合，不需要复杂的工装辅助，后期维护拆开壳体时也能顺利接触到内部所有元件，不用暴力破坏壳件结构。
