小型离心式冷却水泵壳体结构三维造型

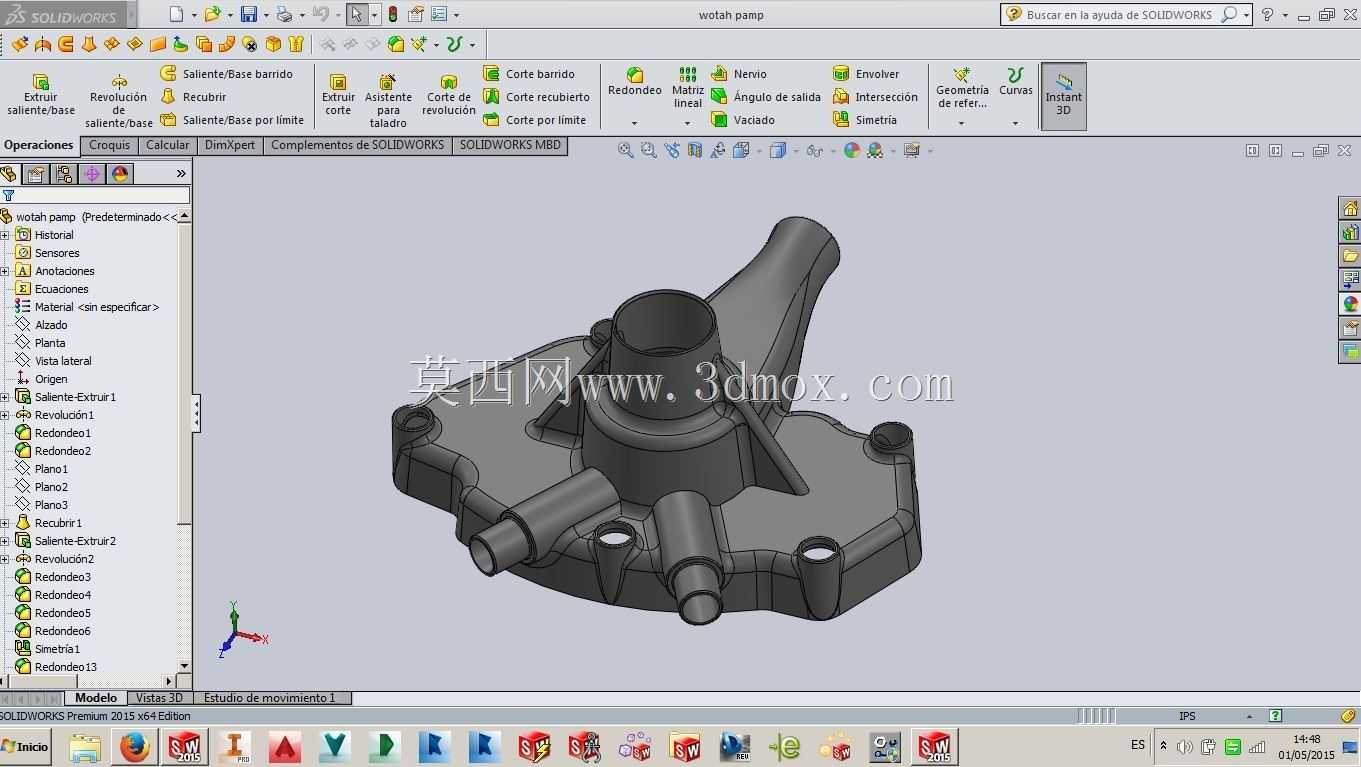

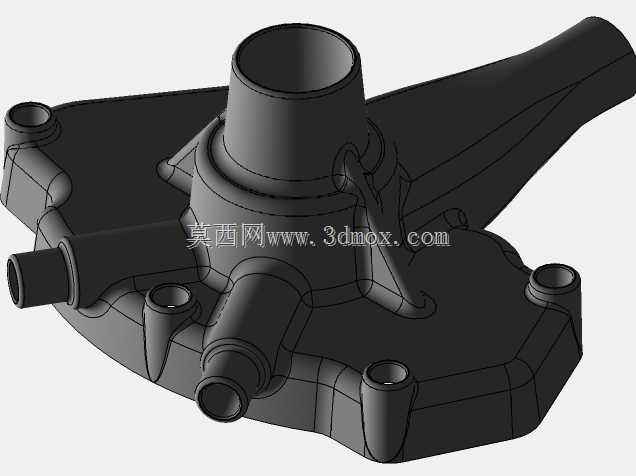

　　这套泵体造型的核心是一个多接口集成式壳体，常见于小型内燃机冷却回路、车载辅助散热系统以及紧凑型工业循环水单元。从结构上看，主体采用近似异形法兰盘的底座布局，底部轮廓带有多个安装耳座与螺栓过孔，用于将整个泵体固定在发动机缸体或设备安装面上，安装面需要保证平面度，避免密封垫受压不均导致冷却液渗漏。

　　中部是水泵的蜗壳与叶轮腔区域，中央凸起的圆筒结构对应叶轮轴的安装位置，内部需要预留轴套、水封以及轴承的容纳空间。建模时这部分的同轴度要求较高，轴孔与叶轮腔的中心线必须对齐，否则运转时会出现叶轮擦壳、振动偏大乃至水封早期磨损。围绕中心腔体分布着若干侧向管状接口，分别承担进水、出水以及旁通回路的连接功能，各管口的朝向与管径差异是按照实际管路走向确定的，目的是在有限空间内减少弯头数量、降低流阻。

　　设计思路上，这类壳体优先考虑铸造工艺可行性。外壁的过渡圆角、拔模斜度以及壁厚均匀性都需要在造型阶段兼顾，壁厚突变容易在铸件冷却时产生缩孔，而尖角位置则会形成应力集中。壳体上加强筋的布置并非随意添加，而是沿着螺栓预紧力方向和流体压力作用方向延伸，既提升刚性，又控制整体重量。顶部那个斜向伸出的管嘴，通常连接节温器或小循环回路，其角度要避让周边的发电机、皮带轮等运动部件，这也是整机布置中反复校核的边界之一。

　　从功能特性讲，离心泵依靠叶轮旋转对冷却液加压，蜗壳流道把动能转化为压力能，因此腔体内部型线的顺滑程度直接影响水力效率。三维造型中把进出口流道、蜗室断面和隔舌位置完整表达出来，便于后续做流场分析或模具加工。外部的多个凸台和沉孔则用于安装定位销、温度传感器或放水螺塞，这些细节在装配时往往决定维修便利性。

　　外形尺寸方面，整体属于小排量泵规格，底座安装孔距需要与配套机体的安装界面匹配，中心高度要保证叶轮与驱动皮带轮或联轴器对中。各管接头的外伸长度要留出卡箍或软管装配空间，同时不能超出发动机舱的包络边界。建模过程中把安装面、接口方位、螺栓孔位和密封槽逐一落实，结构工程师可以据此核对干涉，工艺人员可以评估铸造与机加工余量，采购选型人员也能直观判断该泵是否适合既定的冷却循环工况。
