CSWA认证练习用铰接支座机械零件

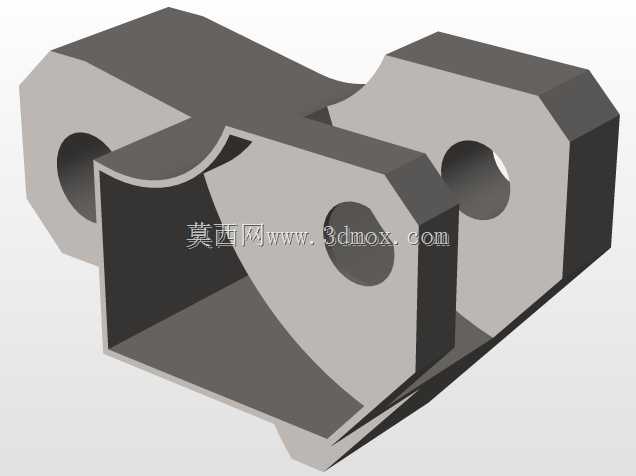

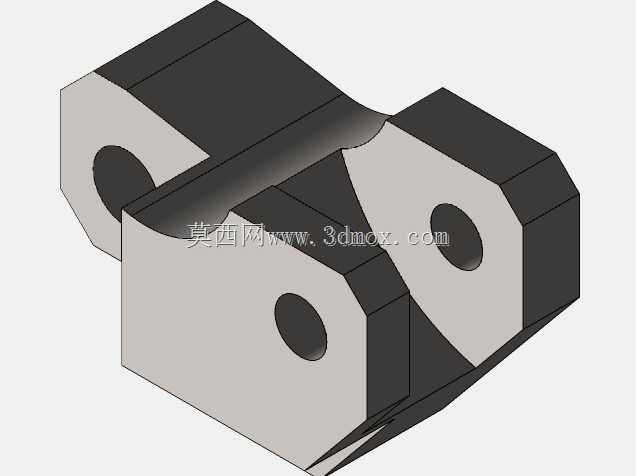

　　该铰接支座类机械零件的三维实体结构，面向机械设计入门实操与CSWA技能考核训练场景搭建，零件整体采用对称式块状基体布局，主体为一体化铣削成型的金属支撑结构，两端各设置带同轴通孔的凸台耳板，中部预留弧形让位槽，整体轮廓兼顾结构刚性与装配避让需求，是工业传动、工装夹具、小型设备铰接点位的典型支撑构件。

　　从实际设备用途来看，这类带双孔铰接位的支座常应用在自动化生产线的摆臂连接点位、小型工装的翻转支撑工位、教学实训台的连杆铰接模块中，两端通孔用于穿装铰接销轴，中部的弧形凹槽为配套摆动连杆预留运动行程空间，避免连杆往复摆动时与支座基体发生运动干涉，支座底部的平整贴合面可直接通过螺栓锁紧在设备安装基板、工装台面或者机架立面上，承担铰接点位的径向载荷与侧向倾覆力矩，保障连杆摆动过程中支撑点位无偏移、无异响。

　　结构设计层面，建模过程优先采用拉伸凸台指令完成主体块状基体的轮廓搭建，两端耳板处的通孔通过拉伸切除指令一次性成型，孔位与耳板外圆保持同轴，孔壁预留标准销轴配合公差区间，实际加工时可根据装配需求选择H7间隙配合或者过渡配合；中部弧形让位曲面通过扫描或者圆角过渡指令生成，曲面与两侧基体的衔接处做平滑圆角处理，既消除铣削加工时的应力集中尖角，也避免装配过程中锐边划伤操作人员或者配套线缆。零件外轮廓的多处切角采用45度倒角处理，减少毛坯件的冗余重量，同时降低零件整体的转动惯量，在摆臂高频往复动作的场景下，可减小铰接点位的惯性冲击。

　　外形尺寸与安装边界方面，零件整体长宽高比例适配小型铰接机构的安装空间，两端耳板的中心距按照标准连杆铰接间距设置，耳板厚度满足销轴剪切强度核算要求，通孔内径适配常用规格的圆柱销轴，安装时支座底面与安装面完全贴合，锁紧螺栓的分布空间避开中部让位槽区域，装配后销轴穿入两端孔位后，连杆的摆动范围完全处于中部凹槽的避让区间内，周边不需要额外预留过多操作空间，可直接嵌入紧凑化的设备机架内部。建模过程中所有特征的父子关系逻辑清晰，草图约束完全定义，尺寸标注符合机械制图国标规范，草图的几何约束包含同轴、平行、重合、对称等典型CSWA考核考点，特征顺序遵循先主体后切除、先粗轮廓后精细倒角的建模逻辑，学习者在实操过程中可熟练掌握拉伸、切除、圆角、倒角等基础建模指令的使用方法，理解铰接类支撑零件的结构设计逻辑，掌握装配避让、载荷承载、加工工艺性在零件建模中的实际落地方式，能够独立完成同类型支座类零件的结构设计与三维建模工作，为后续复杂装配体设计、工程图导出、数控加工编程打下扎实的结构认知基础。
