四串高倍率锂聚合物动力电池结构

　　该模型对应的是一款四串锂聚合物动力电池，主要面向RC FPV直升机、固定翼飞机、四旋翼无人机及竞赛模型等对瞬时放电能力和重量控制要求较高的场景。这类设备在起飞、急加速、特技机动和持续大油门飞行时，电调会向动力系统索取较大电流，电池不仅要提供稳定电压，还要在短时间内承受高倍率输出，因此电芯排布、外壳形态、出线位置和接插件选型都会直接影响装机后的重心、维护便利性与飞行可靠性。

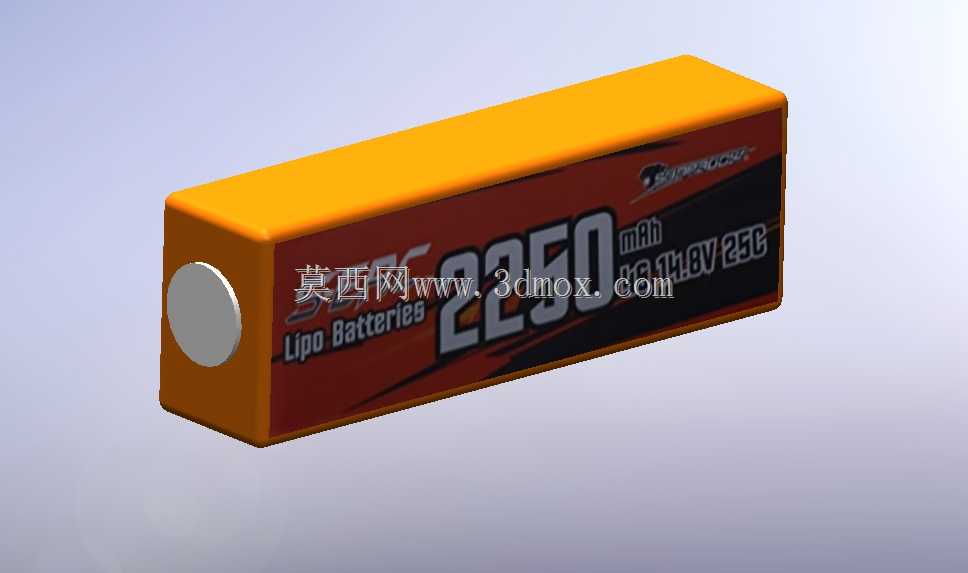

　　从结构上看，电池采用4S1P配置，标称电压为14.8V，容量2250mAh，放电倍率25C。4S1P意味着四片电芯串联成组，而不是多并结构，整体更强调电压平台与重量控制。串联电芯被封装在近似长方体的软包电池外膜内，端部设置圆形端面特征，顶部和侧面保留规整边界，便于在模型机身电池舱、机架底板或直升机机头舱内进行贴装、绑扎和限位。模型外观还原了橙黄色封边、深色主体标签面以及电芯端部轮廓，能够在整机布局评审中直观体现电池所占空间。

　　尺寸边界是此类动力电池建模时最需要关注的部分。该电池外形约为4.17英寸×1.38英寸×1.34英寸，对应长、宽、高方向的安装空间约105.9mm、35.1mm、34.0mm，重量约232g。实际装机时不能只按电芯本体尺寸预留空间，还需要考虑热缩膜、泡棉垫、扎带、魔术贴、电池防滑垫以及插头出线弯折半径。对于穿越机或小型竞速机，电池通常贴附于机架底板下方或通过绑带固定在顶板上方，宽度和厚度会影响机架立柱、飞控、图传与摄像头倾角；对于直升机和固定翼，电池位置还会影响整机重心，往往需要沿机身纵轴微调。

　　接插件方面，该类电池通常采用XT60插头作为动力输出接口。XT60具有接触面积大、插拔手感明确、防反接造型和较高载流能力的特点，适合模型动力回路。三维布局时应将插头和线材作为电池包的一部分考虑，而不是装机后再临时补充。插头朝向会影响电调线长，线材弯曲会占用机身侧面或机头内部空间；若电池需要频繁拆装，插头外侧还应预留手指操作空间，避免与机架臂、舵机连杆、相机云台或机身蒙皮发生干涉。

　　设计思路上，这类锂聚合物电池需要在能量密度、放电能力、机械保护和散热之间取得平衡。软包电芯本身外壳较薄，依靠外层封装膜和绑扎结构保持形态，在模型剧烈振动、硬着陆或翻转摩擦时，边角位置最容易受损。因此在整机结构设计中，电池不宜直接暴露在尖锐碳板边缘或金属件附近，通常会通过泡棉、硅胶垫、电池保护套或圆角机架边缘降低局部挤压风险。电池底面与绑带接触区域应尽量平整，避免固定点压在引出线或封边位置。

　　在电气使用层面，4S锂电池的满电电压约为16.8V，选型时需确认电调、电机、舵机和图传设备的电压范围匹配。高倍率放电过程中，电池内阻、焊点质量、线径和插头接触电阻都会影响压降与温升。模型在全油门爬升或特技动作时，若电压跌落过快，可能导致飞控重启、图传断电或动力输出疲软；因此电池舱布局不宜完全密闭，应在电池周围保留一定空气流动路径，尤其在夏季高温或连续飞行场景下，散热间隙有助于降低电芯表面温度。

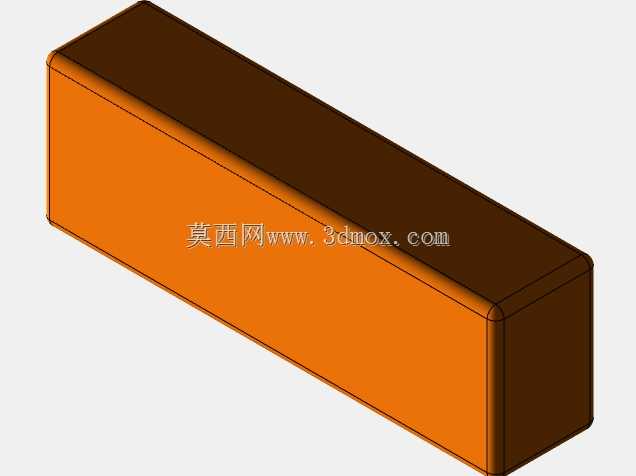

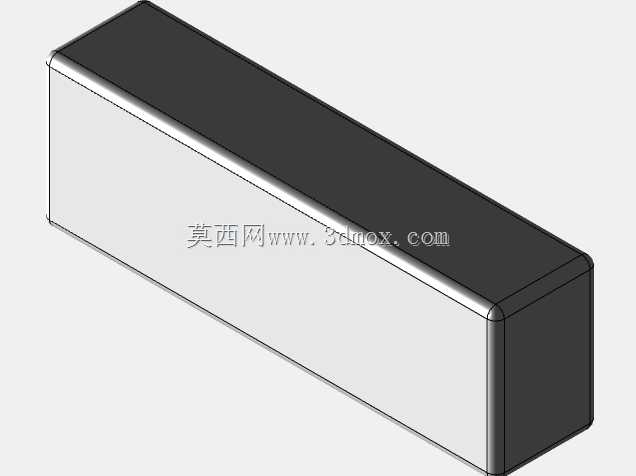

　　从三维建模角度看，该结构可用于整机干涉检查、电池舱设计、维护路径验证和重心估算。模型中长方体主体可作为装配约束基准，端部圆形特征可帮助识别电芯端面与安装方向，标签面则用于区分正反面。进行机架设计时，可依据该模型建立电池限位块、绑带槽、防滑垫区域和插头避让空间；进行包装或收纳设计时，也可据此规划防爆袋、电池箱内衬和多电池排列间距。

　　在无人机和RC模型开发中，电池并不是简单的附属件，而是影响动力链、重心、飞行时间和安全边界的核心部件。该模型通过还原4S锂聚合物电池的外形、尺寸、容量等级和插头配置，可帮助结构设计师在项目早期完成电池舱匹配、线缆走向确认和整机重量分布评估，减少样机阶段因空间不足、插头干涉或固定不可靠带来的返工。
