高倍率四串锂聚合物动力电池结构

　　该结构对象为四串锂聚合物动力电池包，主要面向对瞬时放电能力、重量控制和安装空间都较敏感的移动设备场景。实际使用中，这类电池常见于遥控模型、小型电动运载平台、机器人调试平台以及需要短时间大电流输出的便携装置。与普通消费电子电池相比，它的核心任务不是单纯追求容量，而是在稳定输出电压的前提下，提供较高持续放电能力，并在频繁充放、冲击载荷和紧凑布置条件下保持可靠连接。

　　从外形边界看，电池采用近似长方体硬壳封装，主体长度、宽度和高度方向的尺寸需要在设备舱设计阶段优先锁定。模型给出的安装参考尺寸为155mm、48mm、36mm，整体质量约596g。这个尺寸段适合布置在底盘中部、设备仓下层或模型车架两侧配重区域。进行结构设计时，不能只按电池本体轮廓预留空间，还应在长度方向考虑插头插拔余量，在宽度方向考虑泡棉或绑带厚度，在高度方向考虑上盖压装间隙。若设备存在振动、跌落或急转弯工况，电池仓侧壁应保留限位面，底部尽量设置承托筋，避免电池重量完全由绑带或接线端承担。

　　电气参数方面，该电池为4S串联配置，标称电压14.8V，容量6000mAh，额定放电倍率55C，能量约88.8Wh。四串锂聚合物电池满电状态电压较高，选型时需要确认电调、电源模块或驱动板的耐压范围；容量决定续航基数，而放电倍率决定系统在急加速、爬升、多轴同时动作时的电压跌落程度。55C级别意味着电池在高负载下能够输出较大电流，适合动力系统峰值需求明显的设备。但在整机布置中，高倍率并不意味着可以忽略散热，持续大电流工作时，极耳、插头和线束都会产生热量，因此电池周围不宜完全封闭，应保留气流通道或导热路径。

　　接头形式采用Deans插头，也就是模型动力系统中常见的T型插接件。该类插头接触面积较大，能够承受较高电流，并且具有较明显的防反插特征。三维结构设计时，插头位置需要与电池本体一起建模，不能只画电芯盒体。插头出线方向会直接影响设备盖板能否闭合、线束是否被挤压以及维护时是否需要拆卸周边零件。若电池采用横向安装，插头最好朝向便于手操作的一侧；若安装在深舱内，则应预留拔插空间，避免维护人员通过拉扯导线来断开电源。导线根部还应设置防弯折区域，可通过橡胶压块、线卡或泡棉过渡来降低反复弯曲造成的断股风险。

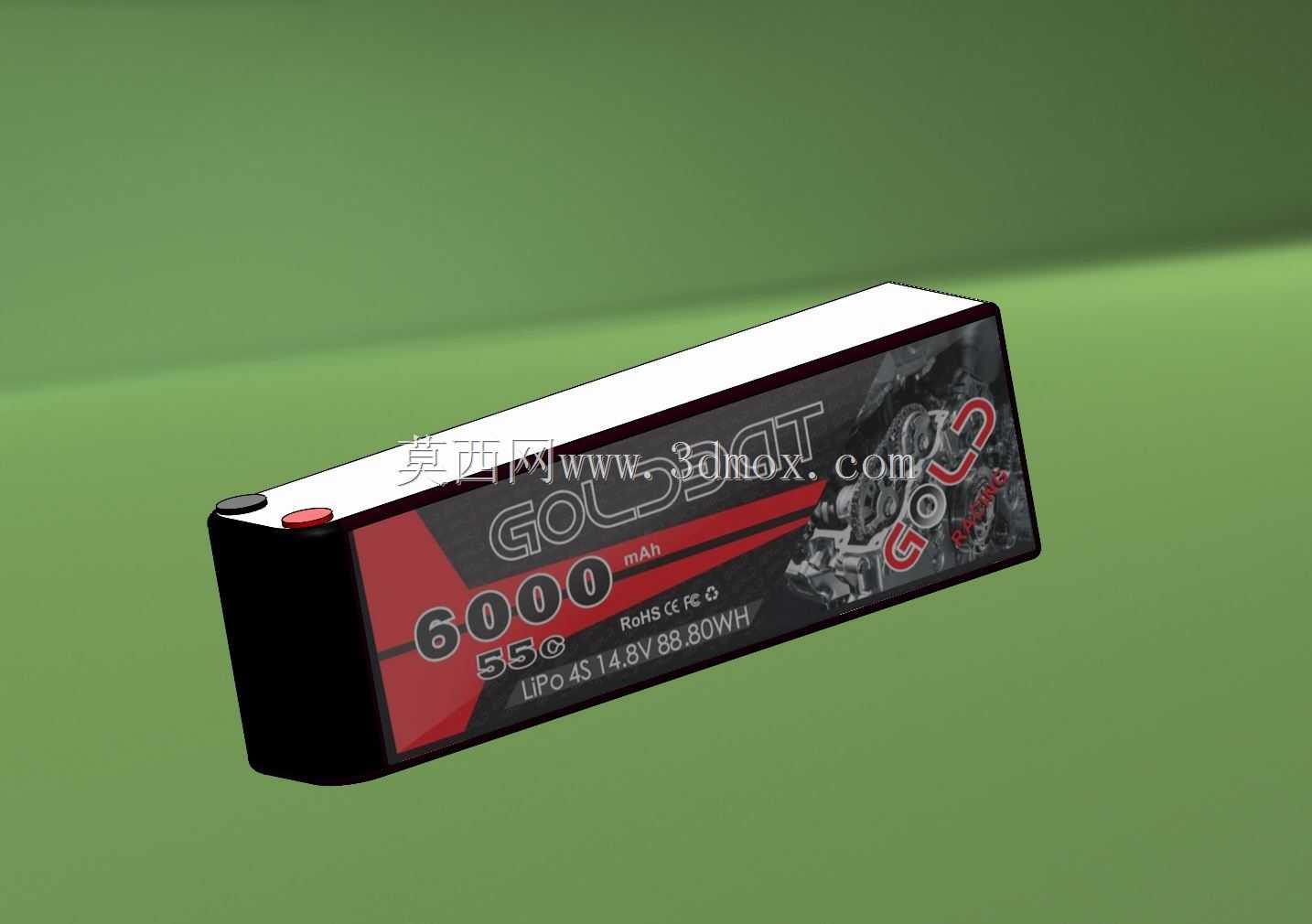

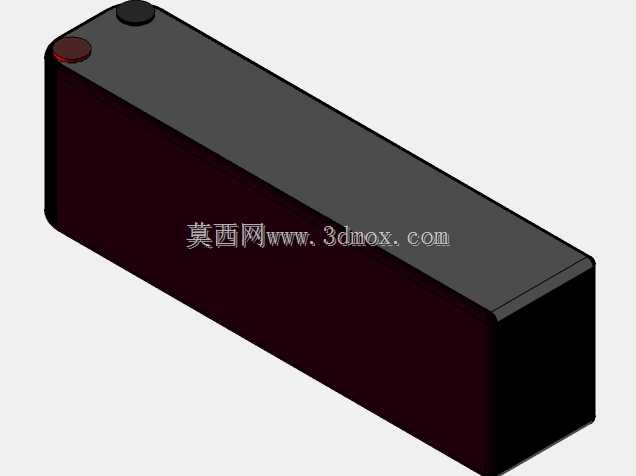

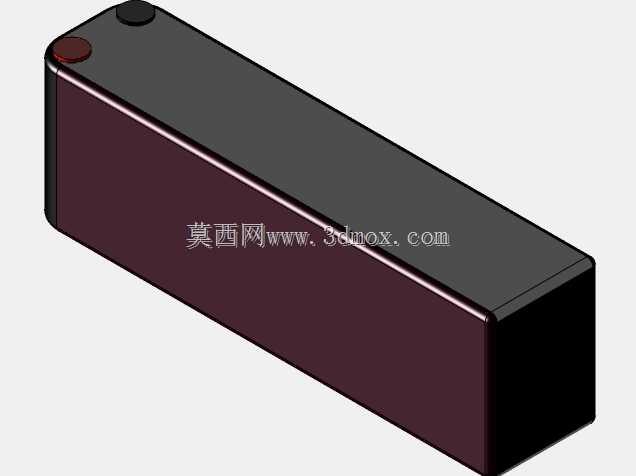

　　外观上，电池为硬质外壳包裹软包电芯的组合形式。硬壳可以提高侧面抗挤压能力，也便于在模型中通过绑带、压条或卡扣固定。顶部可见正负极端子区域，红色标识端用于提示极性。结构建模时，端部圆角、标签贴附面、壳体分模线和端子凸起都应保留，因为这些细节会影响电池仓与外壳之间的干涉检查。尤其在多电池并联或双电池对称布置的设备中，端子高度和出线方向往往比理论长宽高更容易造成装配冲突。

　　设计思路上，这类动力电池模型适合用于整机数字样机的空间校核。工程师可以将其作为标准电源模块放入底盘或机身中，检查重心位置、维修拆卸路径、线束弯曲半径以及与开关、电调、充电口的相对关系。对于追求动态性能的设备，电池通常是重量较大的部件，其安装位置会直接影响俯仰惯量和左右配重。将电池布置在靠近重心区域，可减少设备加速、转向或姿态变化时的惯性影响；若受结构限制必须偏置，则应通过其他部件补偿重量分布。

　　在热与安全边界方面，锂聚合物电池对机械刺穿、过度挤压和高温环境较敏感。设备外壳设计时应避免在电池表面设置尖锐筋位，紧固螺钉也不应直接压向电芯区域。电池仓与电机、电调等发热件之间宜设置隔板或保留空气间隔。充电接口、总开关和电池插头的位置应形成清晰维护流程，使用户能够在打开设备后先断电再检修动力线。对于可能受到冲击的应用，电池外侧可增加尼龙绑带、魔术贴或可快速拆卸的压条，既保证固定，又能在电池膨胀或维护时提供调整余地。

　　从建模表达来看，该结构重点不在于复杂内部机构，而在于准确还原外部包络、质量重心、接头方向和安装界面。对于结构设计人员，它可作为电池仓建模、支架设计和线束布置的参考；对于设备选型人员，它可以帮助判断14.8V电压等级、6000mAh容量和高倍率输出方案是否满足底盘空间与动力需求；对于三维建模从业者，模型中的硬壳轮廓、标签面、端部端子和插头位置也为后续制作装配动画、爆炸视图或维修演示提供了明确依据。
