增材制造用方程驱动螺旋弹簧结构

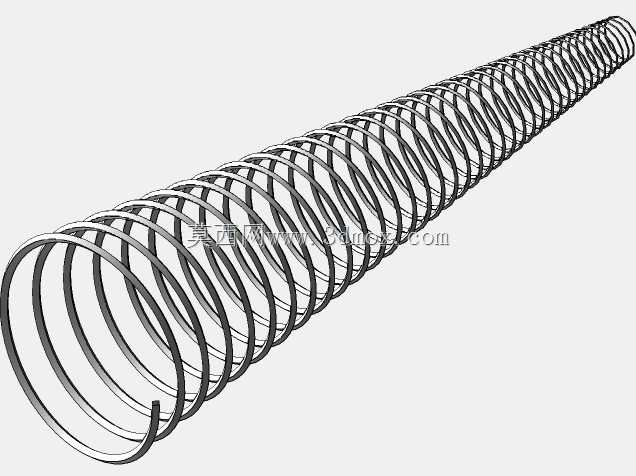

　　该螺旋构件采用参数化方程驱动生成连续螺旋线，再沿路径扫掠圆形截面得到等截面螺旋体，整体为细长圆柱轮廓，螺旋圈沿轴向均匀排布，相邻圈之间留有均匀间隙，两端螺旋自然收束，无额外端部挂钩或安装座，结构形态简洁规整。这类螺旋结构在工程场景中可作为压缩弹簧使用，适配小载荷弹性缓冲、轴向复位、柔性支撑等工况，常见于小型自动化设备的顶出复位机构、3D打印设备的平台缓冲组件、小型工装夹具的弹性压紧单元，也可作为柔性导向件、线缆防护螺旋套的原型参考，在增材制造场景下，可直接通过熔融沉积成型工艺打印塑料材质样件，用于小批量定制弹性构件的功能验证，无需传统弹簧的卷制、热处理工序，适配非标设备快速打样的需求。

　　建模阶段先通过螺旋线参数方程定义核心路径，分别设定螺旋总轴向长度、螺旋外径、圈数、螺距四个核心参数，所有参数可关联调整：当螺距固定时，增加圈数会同步拉长构件总长度；当总长度固定时，减小螺距会提升圈数，让螺旋整体刚度上升。扫掠截面选用恒定直径的圆形截面，截面直径直接决定构件的实体粗细，截面直径越大，螺旋的抗形变能力越强，打印成型后的结构强度越高。建模过程中需保证螺旋线曲率连续无突变，避免扫掠后出现截面自交、相邻螺旋圈实体干涉的问题，相邻圈的间隙值需要结合打印工艺的最小成型间隙设定，若采用FDM工艺打印PLA材质，间隙不宜小于0.4mm，防止打印过程中相邻圈出现丝材粘连，导致螺旋失去弹性形变空间。

　　从安装边界来看，该螺旋构件为等外径圆柱形态，安装时仅需在轴向两端预留对应支撑面，径向预留的安装空间直径略大于螺旋外径即可，无需额外的径向定位结构，构件两端的平直面可直接贴合安装基座，轴向压缩行程由相邻圈的总间隙决定，最大压缩量为所有间隙的总和，设计选型时可根据所需的工作行程调整螺距参数：需要大压缩行程时，可加大螺距、增加圈间间隙；需要高刚度、小形变场景时，可减小螺距、增加单位长度内的螺旋圈数。若用于金属材质的传统弹簧加工，该参数化模型也可直接导出曲线坐标，作为数控卷簧机的加工路径参考，方程生成的螺旋线螺距精度远高于手动绘制的螺旋线，能保证成品弹簧各圈间距均匀，受力时轴向形变同步，不会出现局部圈先贴合、刚度突变的问题。

　　在功能特性上，该等截面螺旋结构受力时各圈的形变均匀分布，轴向承载时应力沿螺旋丝材连续传递，无局部应力集中的尖角结构，无论是塑料打印件还是金属加工件，都具备稳定的弹性形变能力。针对增材制造的工艺特点，建模时还可调整螺旋的升角参数，让打印过程中螺旋的悬空部分角度始终处于工艺可支撑的范围，无需额外添加支撑结构，打印完成后直接清理即可使用，减少后处理工序。若作为弹性复位件使用，可将该螺旋套装在导向轴外侧，导向轴直径略小于螺旋内径，避免压缩过程中螺旋出现径向侧弯、失稳变形，导向轴与螺旋内壁预留0.2-0.5mm的间隙，保证螺旋伸缩顺畅无卡滞。在非标自动化设备的快速开发中，这类参数化螺旋构件可快速调整尺寸适配不同安装空间，不需要重新从零建模，仅修改方程中的参数即可生成不同规格的螺旋件，大幅缩短弹性构件的设计周期，尤其适配定制化设备中少量、非标准弹簧的快速制造场景，弥补标准件弹簧规格覆盖不全的问题。
