双剪叉同步丝杠驱动升降转运平台

　　这套升降转运平台的结构方案，最初是针对车间内固定工位之间存在固定高差、需要频繁完成重型工件或工装托盘水平承托与垂直对位的场景搭建的。在自动化产线、装配工位、仓储接驳段以及检修作业区里，工件往往不能直接依靠叉车完成毫米级的高度对接，人工垫高又存在支撑不稳、调整耗时的问题，剪叉式举升结构恰好可以在较小的占地范围内提供稳定的垂直行程，同时保持台面在升降全过程中的水平姿态。

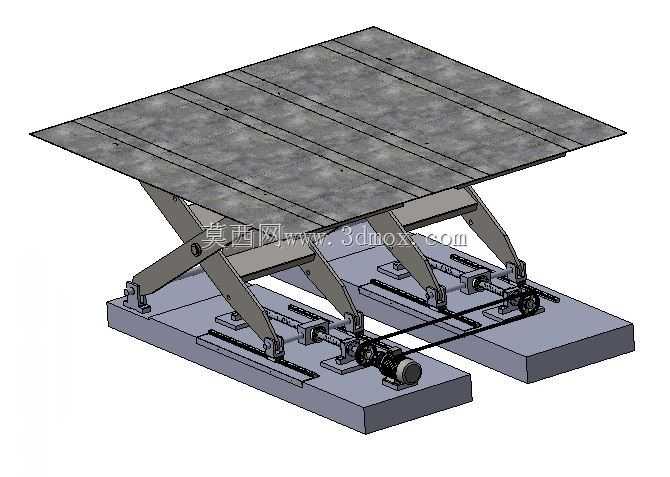

　　从整体布局来看，平台采用左右两组对称布置的剪叉臂支撑顶部承载台面，底部为两条平行的长条形基座，基座直接落地安装，承担整机的倾覆力矩与垂直载荷。顶部台面为整块平板式承托结构，台面表面预留分块拼接的加强区域，既可以直接放置托盘、工件，也可以在台面上追加辊道、定位销、夹紧块或者防滑垫板，适配不同的上料方式。台面的长宽尺寸按照常规工业托盘与中型工装的通行边界设计，两侧留出剪叉臂运动所需的安全间隙，安装时需要在基座周围预留维护空间，尤其是驱动端和直线导轨侧，不能被周边设备或管线遮挡。

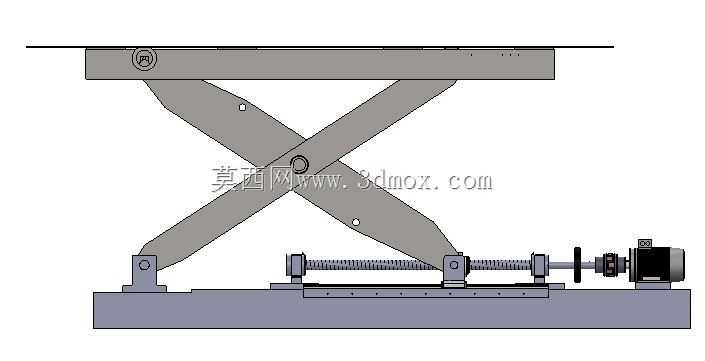

　　驱动部分没有采用常见的液压缸方案，而是选择电机配合传动轴、丝杠以及直线导轨的机械传动形式。电机输出动力后，通过横向贯通的传动轴将扭矩分配到两侧的丝杠螺母机构，剪叉臂下端的滑块沿底部导轨移动，随着螺母牵引滑块相向或反向运动，剪叉臂的夹角发生变化，从而推动台面平稳上升或下降。这种双侧同步传动的布置，能够避免单点驱动造成的偏载卡滞，使台面左右两侧的升降速度保持一致；丝杠传动本身具备自锁与位置保持能力，在停止供电后台面不会因负载波动而缓慢下沉，对于需要长时间保持在某一作业高度的工位尤为适用。

　　剪叉臂的铰接点是整个结构的受力关键，模型中各臂体之间、臂体与上下安装座之间均采用销轴铰接，铰接位置对应布置轴承或衬套，以降低反复摆动过程中的摩擦磨损。臂体截面按照弯曲载荷与压杆稳定要求进行选型，内侧与外侧臂体在交叉点处形成稳定的X形支撑，当台面处于最低位时，剪叉臂接近收拢状态，整机高度较低，方便工件从侧面平移上料；当台面升至高位时，剪叉臂张开至合适角度，负载通过臂体分解为沿臂方向的轴向力和沿导轨方向的水平分力，最终由基座和地面承担。

　　底部导轨与滑块的配合决定了升降动作的顺畅程度。导轨沿基座长度方向平行铺设，滑块与剪叉臂下端铰接，既承受臂体传递的竖向载荷，又约束滑块只能沿设定方向移动。设计时需要严格控制左右导轨的平行度以及两侧丝杠的同轴度，若安装偏差过大，运动过程中会出现滑块别劲、丝杠附加弯矩增大、电机负载波动明显等问题。基座本身采用焊接箱体或加厚型材形式，底面设置安装孔，可通过地脚螺栓与地面固定，防止平台在偏载进出工件时发生移位。

　　在实际选型与改型过程中，这一结构可以根据工位节拍调整电机功率与丝杠导程：大导程丝杠能够提高升降速度，适合频繁短行程升降的接驳工位；小导程丝杠则输出更大的推力，适合重载、低速、对位精度要求高的装配场景。台面尺寸也可以沿长宽方向扩展，但需要同步增加剪叉臂组数或加强臂体截面，避免大台面在边缘负载时产生过大挠度。对于有防爆、清洁或低温要求的车间，机械丝杠传动相比液压传动更便于维护，也不存在油液泄漏污染工件的风险。

　　建模时需要重点检查剪叉臂在最高位、最低位以及中间任意位置的运动包络，确认臂体、滑块、传动轴和台面之间不存在干涉；同时要核对台面最低高度是否满足工件上线高度，最高高度是否覆盖对接设备的工作面差，基座外围是否预留操作人员接近润滑点和紧固件的空间。整体结构形式简洁、承载路径清晰，既可以作为独立升降台使用，也能够嵌入自动化输送线作为高度转接模块，为工件在不同高度工位之间的流转提供稳定支撑。
