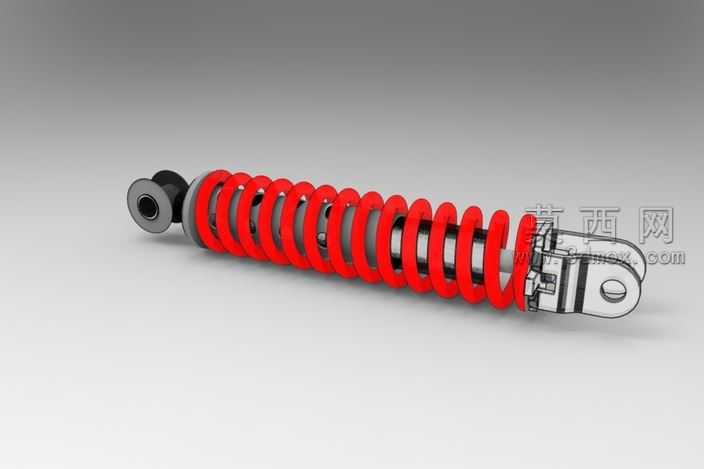

车辆后减震器三维结构设计模型

本模型为车辆后减震器的三维设计成果，采用SolidWorks完成全参数化建模，整体结构还原了液压阻尼式减震器的核心组成，包含外置螺旋弹簧、阻尼套筒、上下连接吊耳、密封端盖、活塞连杆等关键部件。建模过程中对各零件的配合关系做了精准约束，螺旋弹簧采用螺旋扫描特征生成，严格匹配真实弹簧的节距、线径与中径参数，弹簧两端的并圈磨平结构也做了细节还原，保证装配后弹簧与套筒、上下座的贴合度符合实际装配要求。阻尼套筒部分采用拉伸与旋转切除组合建模，内壁的液压油腔、活塞导向孔的尺寸公差按照行业通用标准设定，外部的防尘罩结构做了简化但保留了安装卡位的关键特征。上下连接吊耳采用带衬套的铰接结构设计，建模时还原了衬套的橡胶层与金属内圈的分层结构，吊耳与阻尼筒、弹簧上座的连接部位做了圆角过渡处理，避免应力集中的结构特征也在模型中有所体现。渲染阶段为不同部件赋予了对应材质：螺旋弹簧采用高光泽红色烤漆金属材质，添加了细微的颗粒质感模拟真实弹簧表面的喷塑层；阻尼套筒采用哑光银灰色金属材质，表面添加轻微的拉丝纹理还原金属加工质感；上下吊耳的金属部分采用镀锌亮银色材质，衬套部分分别赋予黑色橡胶与深灰色金属材质，区分不同功能部件。整体渲染采用柔和的影棚布光，主光源从侧上方照射，突出弹簧的螺旋轮廓与金属部件的光影层次，背景采用渐变灰色调，让模型主体结构更加清晰。设计思路上围绕减震器的实际功能展开，在保证结构完整性的前提下对非关键的细小工艺特征做了适度简化，既保留了产品的结构辨识度，也控制了模型的整体面数，方便后续用于装配演示、结构教学或者产品展示场景，各零件均可单独拆分编辑，支持后续根据不同车型参数调整弹簧刚度、套筒长度、吊耳安装尺寸等关键参数，具备较强的参数化修改适配性。
