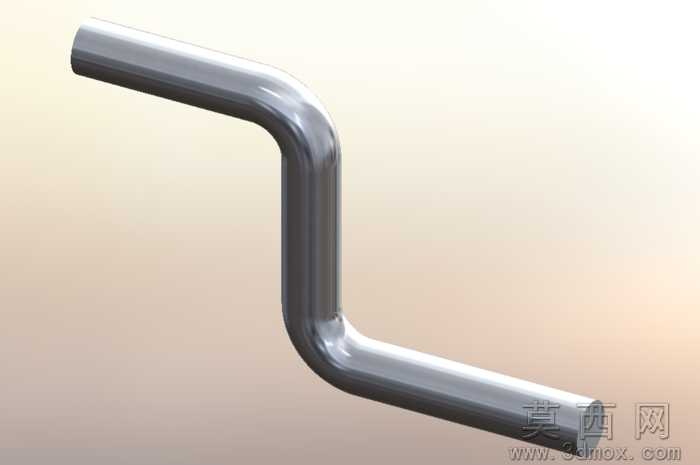

该构件为采用钣金特征创建的弯折金属杆,建模阶段首先在三维软件中选定基准平面绘制杆体的截面轮廓,截面为等直径圆形,保证杆体整体的截面尺寸一致性。随后通过拉伸特征生成初始的直杆基础实体,再针对弯折需求创建对应角度的折弯特征,折弯处的圆角半径采用参数化公式进行定义,可通过修改参数快速调整圆角大小,适配不同的设计需求。建模过程中同步完成平面视图的建制,确保在工程图环境下能够清晰展示弯折结构的形态与尺寸标注逻辑,无需额外调整视图投影关系。材质设置选用常用的金属钢材材质,调整材质的反光度、粗糙度参数,模拟真实金属杆的哑光金属质感,渲染阶段采用柔和的渐变背景布光,通过多角度光源照射突出杆体弯折处的曲面过渡效果,清晰展现圆角处的平滑曲面形态,避免出现光影断层。结构上整体为两段直杆通过圆弧弯折段平滑连接,无多余的拼接结构,一体成型的设计保证了构件的结构强度,弯折处的圆角过渡有效避免了应力集中问题,符合钣金类构件的加工工艺要求。设计思路围绕钣金加工的实际工艺逻辑展开,所有特征的创建均匹配钣金加工的折弯工序,参数化的圆角设置可适配不同板材厚度、不同折弯半径的加工需求,同时兼顾了三维建模的可视化展示与工程图的出图需求,确保模型既能够用于装配场景的可视化演示,也能够直接导出对应加工图纸指导生产。
