微型伺服舵机集成RDH系统结构

　　这套微型伺服执行单元的三维结构，围绕小体积航模与小型自动化执行场景搭建，整体将驱动电机、减速输出、控制电路与安装基座整合在紧凑壳体内，输出端搭配加长摆臂与传动连杆，可在有限安装空间内完成角度可控的往复摆动动作。

　　从实际落地场景看，这类微型伺服大量出现在小型航模的舵面控制、桌面级小型机械臂关节、教学实验平台的角度执行端，以及小型通讯设备的天线角度调节机构中。不同于工业大功率伺服，它的核心诉求是在极小的安装边界内提供足够的输出扭矩与稳定的角度回位精度，因此结构布局上优先压缩轴向与径向尺寸，把控制电路板贴装在壳体上部，驱动与减速组件布置在壳体下部靠近输出轴的位置，缩短动力传递路径，减少传动间隙累积。

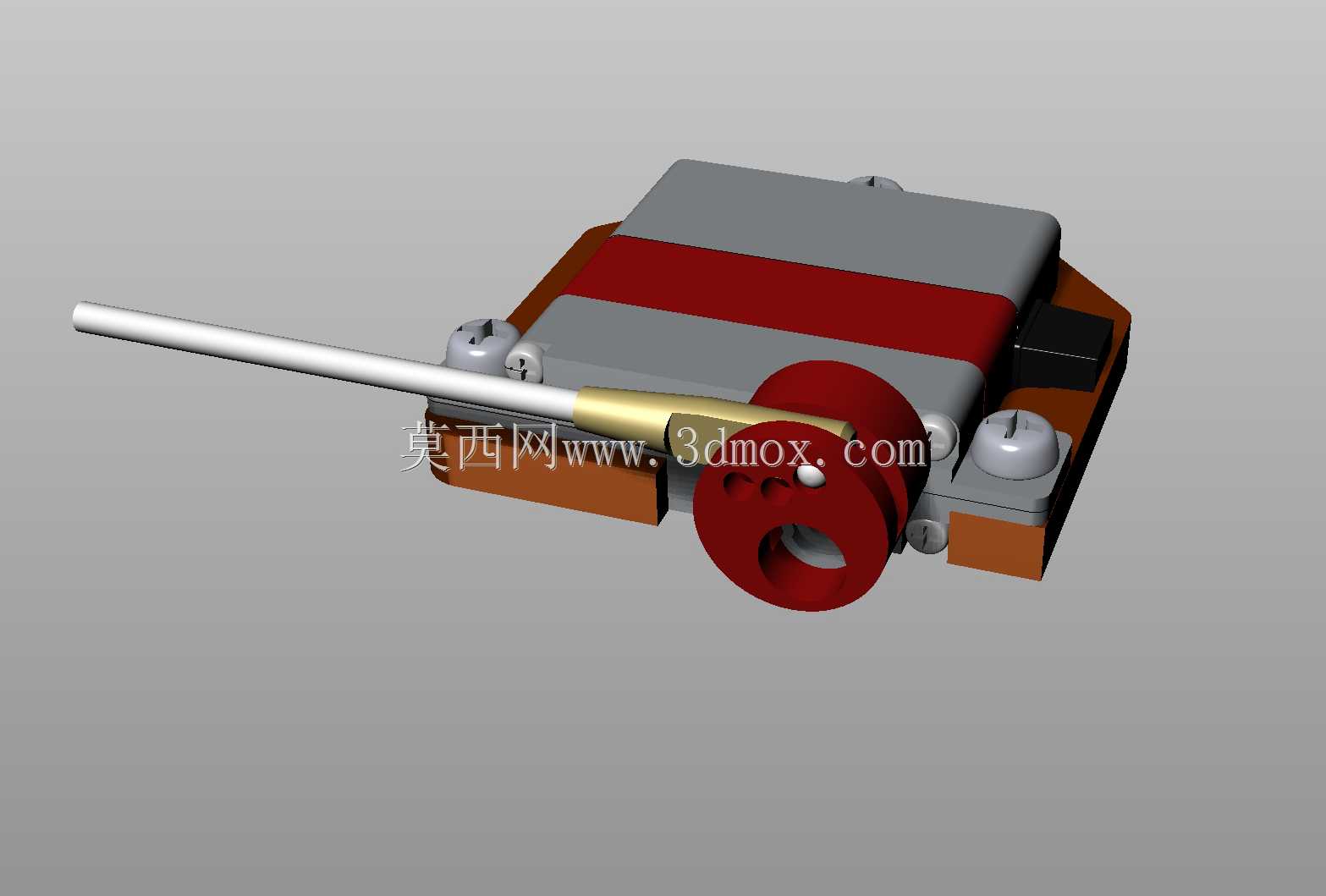

　　输出部分采用红色摇臂与金属连杆配合的结构，摇臂直接锁紧在减速输出轴端，连杆通过球头或销轴与被控部件铰接，这种布置可以把舵机本体的旋转运动转化为被控端的直线推拉或摆角动作。建模时需要重点核对摇臂的回转半径，摆臂在全行程摆动过程中不能与壳体上的紧固螺钉、周边安装壁面发生干涉，图中壳体四角露出的盘头螺钉用于上下壳体的锁紧，螺钉头部高出壳体顶面的尺寸必须纳入安装间隙校核，若上层布置其他板卡，需要预留至少螺钉头部高度加安全余量的空间。

　　安装基座采用带凸耳的底板结构，凸耳上预留安装孔位，可直接通过螺钉固定在航模机身框架、实验台支架或设备内部的安装立面上。底板轮廓做了切角处理，既减轻整体重量，也避免在紧凑舱室内与相邻线缆、结构件发生边角磕碰。壳体上部的灰色封盖覆盖内部电路与驱动元件，中部红色束带或限位压条用于固定内部线束与元件，防止舵机在高频摆动过程中线缆松脱、元件移位。

　　设计思路上，这套结构没有采用复杂的外置减速箱，而是把减速级集成在壳体内部，输出轴从壳体侧部伸出，直接连接摇臂，最大限度减少外露零件。配套的aviogate RDH系统对应舵机的驱动与位置反馈框架，建模时需要保证输出轴的轴心位置、摇臂安装孔的分度圆与控制框架的运动学模型一致，这样在导入运动仿真时，摆臂的角度行程、连杆的推拉位移才能和实际控制逻辑匹配。

　　尺寸边界方面，这类微型伺服的本体长宽通常控制在数十毫米量级，高度远小于普通工业伺服，输出轴伸出端的连杆长度可根据被控部件的行程需求调整，连杆越长，相同舵机摆角下被控端的直线位移越大，但同时输出端的等效负载扭矩也会放大，选型与结构校核时需要在行程需求和舵机额定扭矩之间做平衡。壳体侧面的黑色接线区域用于引出控制与电源线缆，建模时要预留线缆弯折空间，避免摆臂运动过程中拉扯线缆。

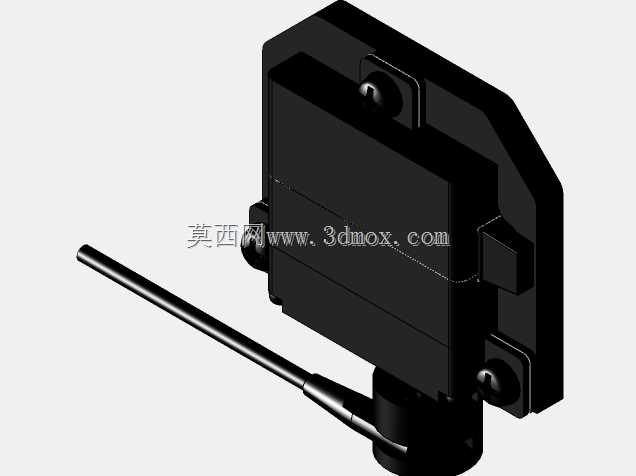

　　从结构建模的细节来看，各零件的装配关系清晰：上下壳体通过四角螺钉紧固，输出轴穿过壳体侧壁的轴承位，摇臂通过端面螺钉锁紧在轴端，连杆两端分别铰接摇臂与外部负载，内部电机、齿轮组、电路板的位置都在壳体轮廓内完成布局。对于需要做设备集成的工程师，拿到这套结构后可以直接提取安装孔位坐标、输出轴中心高、摆臂最大回转轮廓，快速完成整机舱室的布局干涉检查，也可以在此基础上修改摇臂长度、安装耳孔位置，适配不同的小型执行场景。
