KSTDS245H数字伺服舵机结构

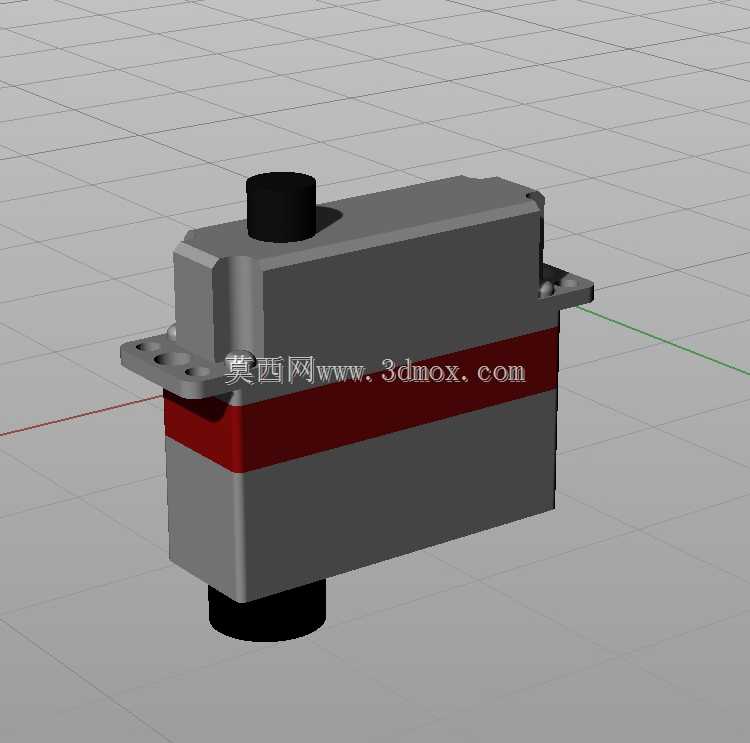

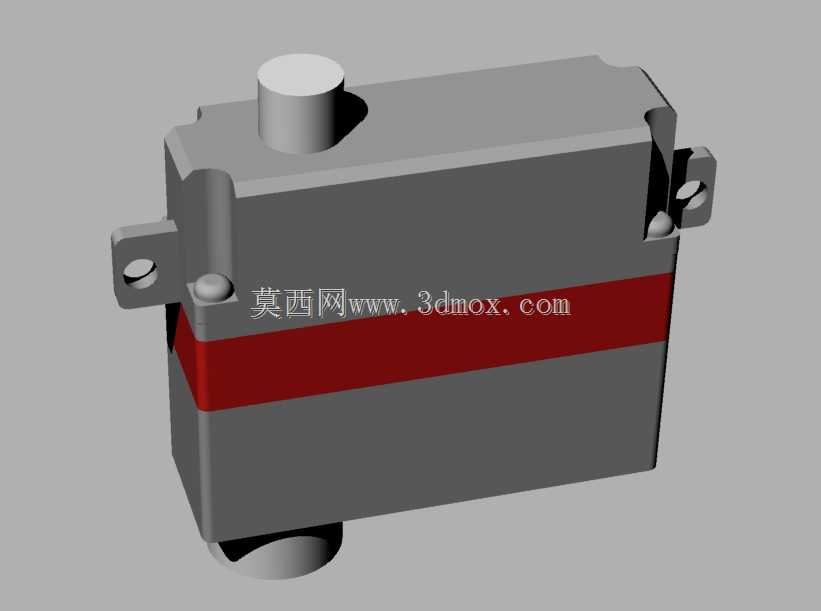

　　该三维结构围绕小型数字伺服舵机的整机外形、安装接口和运动边界展开，适合在航模舵面控制、小型机器人关节、云台俯仰机构、自动化夹具以及教学实验平台中进行空间校核。舵机本体采用近似长方体的紧凑壳体布局，主体为深灰色硬质外壳，中部以红色环带区分壳体分段，顶部布置黑色输出轴及轴座，底部对应位置设置同轴支撑或出线相关结构，两侧延伸出带安装孔的固定耳板。

　　从实际使用角度看，这类舵机的核心作用是把控制脉冲转换为指定角度的旋转输出，并通过内部减速机构放大扭矩，带动负载完成定位、摆动或保持动作。与普通电机持续旋转不同，伺服舵机更强调角度闭环、响应速度和位置保持能力，因此在狭小机构里常作为末端执行元件使用。模型中输出轴位于壳体上方，周边保留了轴套和摇臂安装所需的空间；设计人员在布置连杆、摇臂或舵盘时，需要同时校核轴端高度、摇臂回转半径以及壳体侧面间隙，避免运动过程中与机架、线缆或相邻零件发生干涉。

　　壳体两侧的安装耳是整机装配的关键边界。耳板向本体外侧展开，孔位用于螺钉穿装，能够把舵机固定在模型机身、机器人骨架或设备支架上。建模时耳板与主体之间的过渡圆角、孔边距和板厚都应保留，因为这些细节直接影响安装强度和螺钉锁紧空间。若将舵机嵌入狭窄舱段，除核对本体长宽高外，还要考虑耳板外缘宽度、螺钉头部沉入空间以及底部轴体或线缆的避让位置。对于采用侧面贴装的方案，壳体平面度和耳板支撑面高度也会影响舵机轴线与负载转轴的平行度。

　　结构表达上，外壳被分成上下及中部多个区域，红色环带虽然在外观上具有识别作用，但在工程建模中也可作为装配分段参考。上部壳体靠近输出轴处承担轴系定位，下部壳体容纳减速齿轮、电机和控制板等内部组件；中部环带位置对应壳体拼合或加强区域，有助于提高长条形本体的抗弯刚度。顶部黑色圆柱部分体现输出轴及轴套的外露尺寸，底部黑色圆柱则提示下方结构不可忽略，设备倒置安装或双层紧凑布置时尤其需要留出间隙。

　　在机构选型阶段，可先利用该外形模型完成静态占位和运动包络检查。舵机带动摇臂旋转时，摇臂长度决定负载线速度和等效扭矩，安装孔距决定机架开孔位置，壳体高度决定舱体内层空间。若舵机用于无人机舵面，模型可帮助校核机翼或尾翼内部的摇臂行程；若用于小型机械臂关节，则可根据耳板孔位设计连接支架，并让输出轴与关节旋转中心重合。线缆走向也应在外形阶段预留，通常从舵机一端引出，弯曲半径不能过小，且不能贴靠运动摇臂。

　　该模型没有展开内部齿轮、电机绕组和控制电路板，但外部特征已经覆盖了机械集成所需的主要约束：本体轮廓、输出轴位置、安装耳孔、壳体分段以及上下突出结构。对结构工程师而言，这类外观数模的价值不在于展示复杂内部原理，而在于在整机布局早期快速判断舵机能否放入指定空间、螺钉能否顺利装配、摇臂全行程是否安全，以及多台舵机并排布置时是否存在维护和接线冲突。通过这些边界条件，可以减少后续详细设计中的返工，让舵机选型与机械结构布置同步推进。
