森海塞尔CX300II入耳式有线耳机结构

　　入耳式有线耳机属于个人音频终端中体量较小但结构细节密集的一类产品，三维建模时不能只把外观做成两个耳塞加一根线，而要把佩戴、声学腔体、线材走向、分线位置、插头握持段和使用收纳状态一起考虑。该模型呈现的是森海塞尔CX300II这类入耳式耳塞的完整外观关系，重点在于左右耳塞、硅胶耳套、音腔外壳、线材分叉、滑块、麦克风或线控区域以及3.5mm音频插头之间的空间协调。

　　从实际使用场景看，这类耳机主要用于手机、便携播放器、笔记本电脑、平板设备以及部分桌面音频接口的随身听音。耳塞部分需要进入外耳道入口，依靠硅胶套形成一定的密封环境，因此外形不能按普通圆形按钮处理。前腔出音嘴通常为细长圆柱或略带锥度的管状结构，外径要与硅胶套内孔匹配，长度则要保证耳套安装后不会遮挡出声孔。后腔承担内部扬声器单元和声学容积的外部包络，曲面需要兼顾手掌取放、衣袋收纳和入耳角度。模型中耳塞壳体采用较圆润的过渡，避免尖锐棱边，在视觉上也能反映消费类音频产品对触感和轻量化的要求。

　　结构设计时，左右耳塞的出线方向是关键边界。耳机线不能垂直于耳塞轴线生硬引出，否则佩戴后线材会向外耳轮廓外侧顶起，翻身、走路或戴帽时容易被牵拉。较合理的做法是让线材从耳塞尾部沿耳廓下方自然延伸，出线口做圆角加强段，减小线材反复弯折时的应力集中。入耳段轴线与后腔握持轴线之间通常存在一个小角度，这个角度决定了耳塞进入耳道后是否贴合。若角度过直，耳套会压迫耳道前壁；若角度过大，出声孔朝向又会偏离耳道方向。建模时应通过耳甲腔和耳屏附近的假想接触位置检查壳体姿态，而不是单纯追求左右镜像。

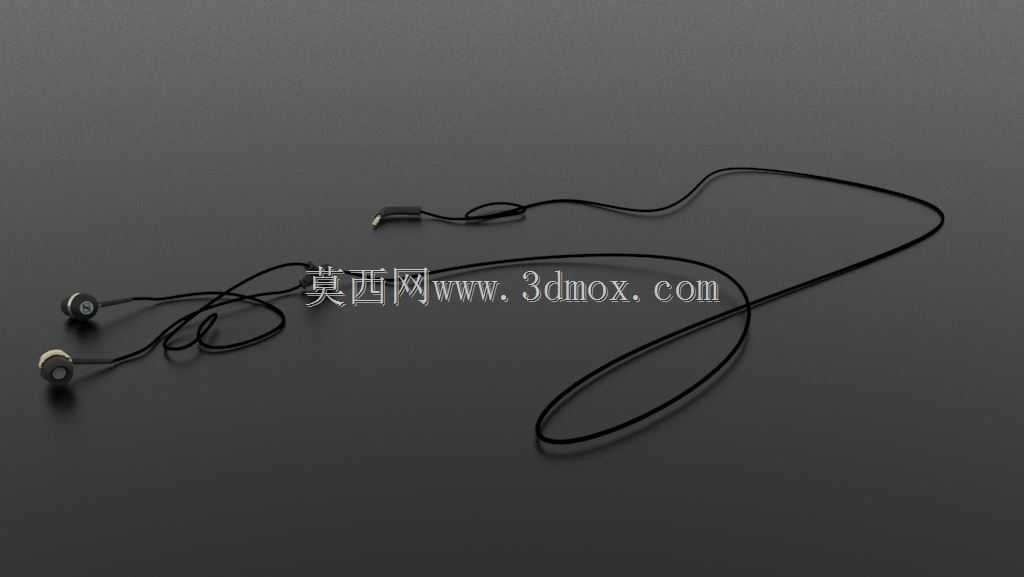

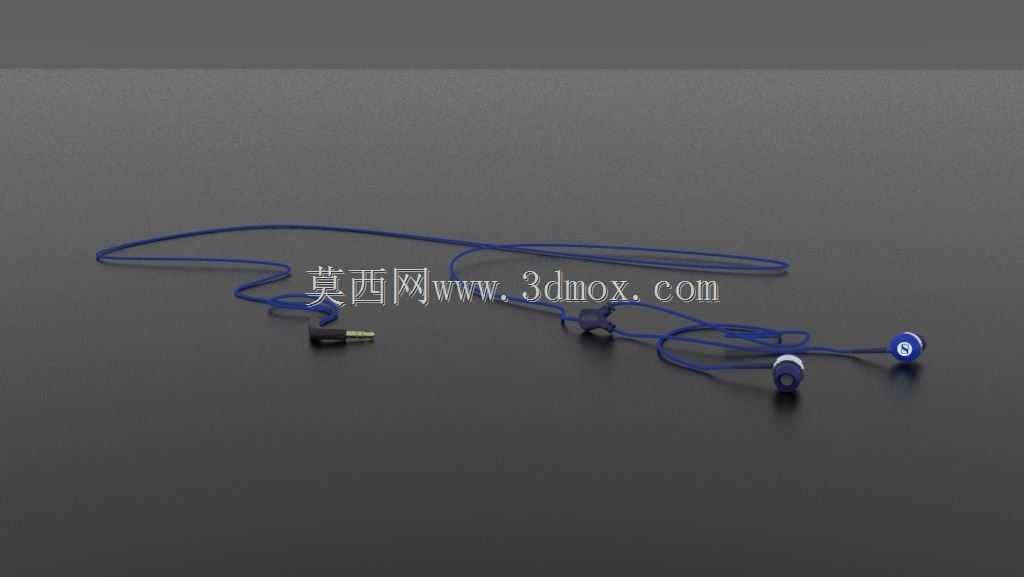

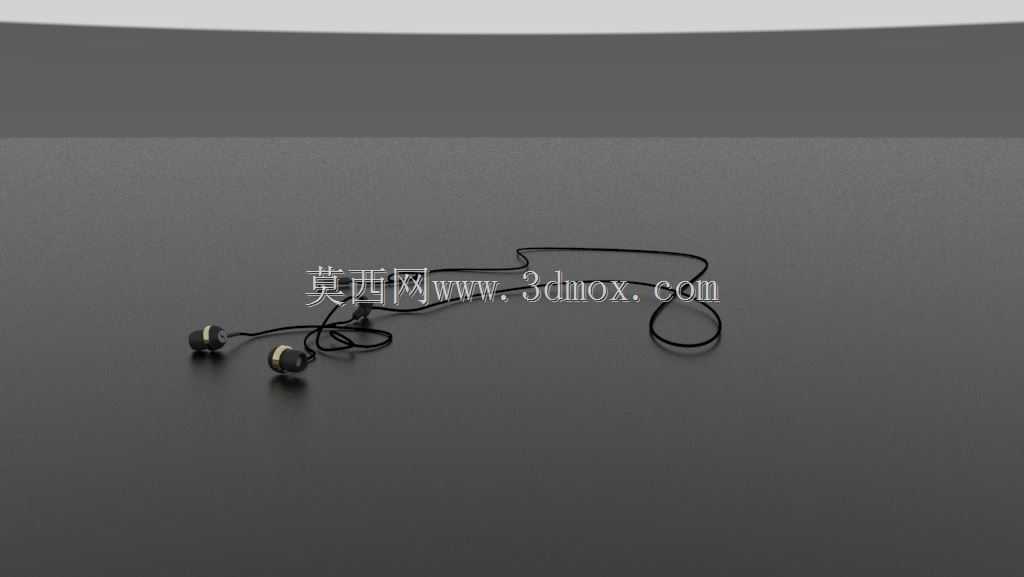

　　线材部分在三维表达中最容易失真。真实耳机线并非刚性直管，而是具有柔性的细长件，受重力、摩擦和收纳方式影响会形成连续曲线。模型中展示的盘绕状态需要体现线材从左右耳塞汇拢、经过分线器后形成主线，再延伸到插头的路径。分线器位置不能过低或过高：过低会使左右分支线过长，佩戴时晃动明显；过高则会限制头部转动，并且在胸前形成突兀的牵拉点。分线器外形一般采用上窄下宽或双孔汇入一孔的过渡结构，内部要考虑两根支线外皮合并、主线外被包覆以及节点抗拉强度。滑块则用于收拢左右支线，调节后可减少耳塞从耳部脱落时的拉扯距离，其开孔间隙要略大于线材外径，保证滑动顺畅又不会自由松脱。

　　3.5mm音频插头区域需要表达金属插针、绝缘环、插针基座、塑胶握持柄和线材护套之间的层级关系。插头中心线与线材末端应保持平滑过渡，握持柄长度要满足手指插拔时的施力需求，过短会导致用户直接拉扯线材，过长则影响口袋收纳。靠近线材一侧通常设置防弯折护套，护套直径从插头柄向线材逐渐减小，用于缓解根部反复弯曲造成的断线问题。对于结构工程师而言，这一段虽然尺寸小，却直接关系到产品寿命，外观曲面不能只做装饰性锥度，还要与内部焊点、线芯折弯半径和注塑包覆厚度相匹配。

　　外形尺寸方面，耳塞后腔属于毫米级包络，直径需控制在手指能够捏持、同时不会与耳屏干涉的范围内；出音嘴长度要满足硅胶套固定深度，前端出声孔区域不能被耳套封闭。线材直径在外观上较细，但在模型中应保持全长比例一致，分叉处、滑块处和插头护套处的直径变化要有合理过渡。盘绕展示时，弯曲半径不能小到像折线，也不能为了好看而把线材拉得脱离耳塞和插头的真实连接关系。

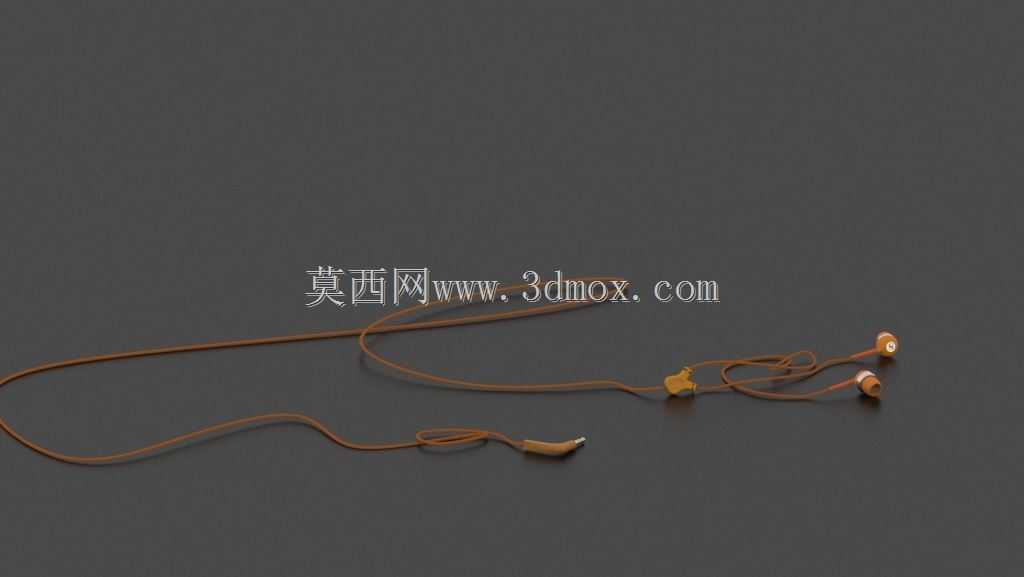

　　在渲染和装配表达上，深色背景能够突出棕色线材和耳塞壳体的轮廓，但工程建模更应关注各部件是否可拆分、可对位。耳塞壳体可按前腔、后腔、出音嘴、耳套、线材、分线器、滑块、插头护套和金属插针建立独立特征，便于后续检查干涉与外观改型。硅胶耳套属于软质件，建模时应保留唇边和内孔包覆段，不能简单做成实心锥体。线材若用于高阶展示，可采用样条曲线控制路径，并在分线器和滑块位置保持相切连续，使整根线呈现自然松弛状态。

　　这类模型对消费电子结构设计、音频配件逆向参考和产品展示都有实际价值。它不仅表现耳机的外观造型，也反映了入耳佩戴、线材防护、分叉收纳、插头握持和随身使用之间的工程约束。通过完整还原耳塞与线材的连接关系，可以为后续外壳分件、硅胶套选型、线控布置、包装内衬开槽以及收纳姿态设计提供直观的三维依据。
