槽车赛道圈数计数与起跑提示装置

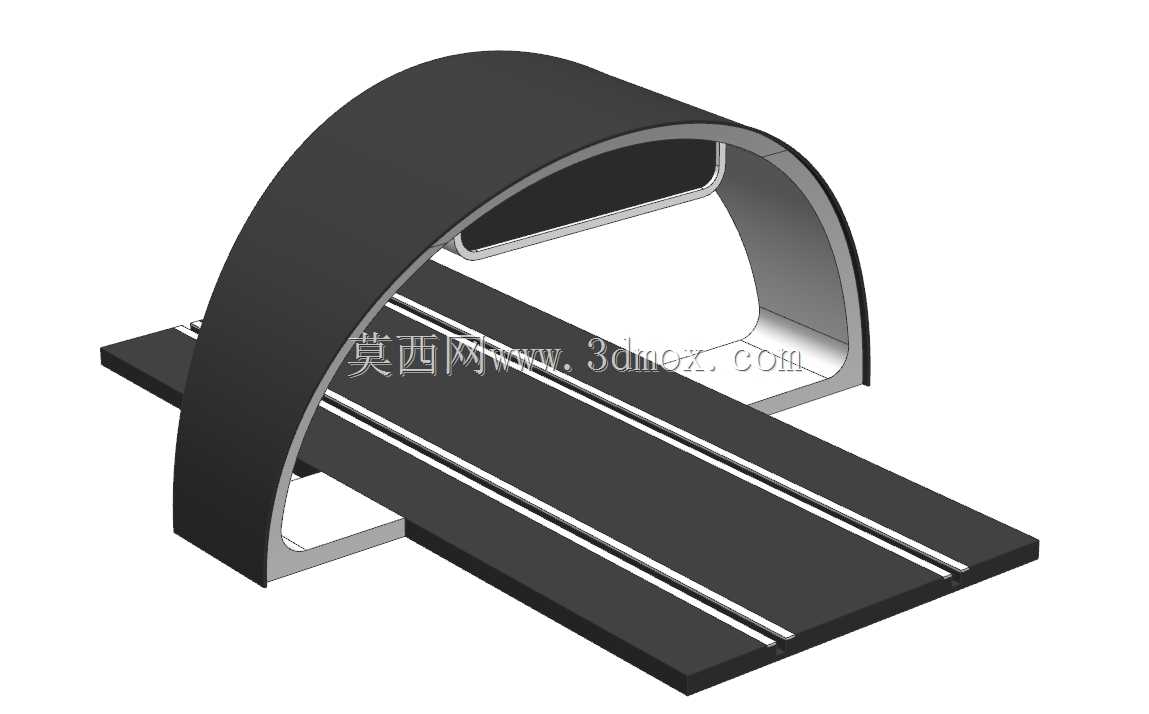

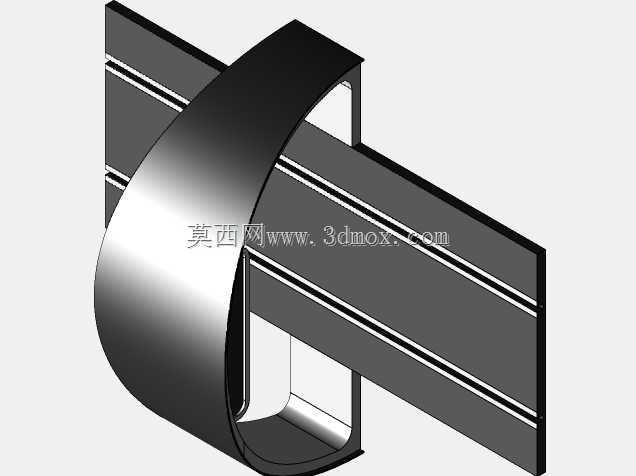

　　这套装置面向比例槽车赛道的圈数采集与起跑提示场景，结构上由跨赛道拱形支架、双轨槽车跑道段、红外检测组件、控制显示单元和起跑提示灯组成，可直接嵌入常规双轨槽车赛道直线段使用。拱形支架采用跨骑式布置，两侧支撑脚落在跑道外侧，弧形顶梁横跨两条赛道，既为检测元件和提示灯提供安装高度，又避免遮挡车辆行驶路径；支架内侧预留传感器安装位，两个红外接近传感器分别对准两条车道的车辆通过区域，车辆经过时传感器输出触发信号，控制板据此完成车辆识别、圈数累加和车道区分。跑道段沿用标准槽车轨道的双导向槽与导电条布局，轨道表面的两条金属导条负责为槽车供电，轨道基材保持平直，两侧与现有赛道拼接时可通过端部榫接结构对齐，保证车辆高速通过时无台阶、无卡滞。

　　控制部分采用Arduino micro作为核心处理单元，体积小，适合安装在拱形支架侧面或跑道下方的隐蔽腔体内；2个红外接近传感器分别接入数字输入端口，传感器检测距离按槽车底盘高度调整，能够稳定识别金属或塑料车身，同时降低环境光线变化带来的误触发风险。显示部分采用2x16字符LCD屏，可实时显示两条车道的累计圈数、单圈状态或起跑倒计时信息；起跑灯概念集成在拱门上方或车辆视线可及位置，用于比赛开始前给出统一启动提示，减少人工发令造成的起跑不同步问题。从安装边界看，拱形支架的内净宽需要覆盖双轨赛道总宽，内净高应大于槽车车身、导向片和改装部件的最大高度，防止车辆在变道、弹跳或轻微偏移时与支架发生干涉。

　　支架支撑脚与跑道边缘之间保留紧固件安装空间，传感器中心线建议布置在赛道直线区域，避开弯道、接缝和轨道接头，以保证每次车辆通过都能形成稳定触发沿。结构建模时需要重点处理拱门与跑道的相对位置：弧形罩壳不仅承担外观防护作用，也为电路板、线束和灯板提供封闭安装空间；线束从支架内腔走线，沿支撑脚引至跑道下方，避免外露导线影响车辆行驶。跑道底座保持薄而平直，底部可增加加强筋，防止长跨度轨道段受力翘曲；导电条嵌入位置与标准槽车轨道一致，保证拼轨后供电连续。功能逻辑上，车辆每经过一次检测区，系统对对应车道计数一次，并可通过显示屏刷新圈数；起跑阶段提示灯按预设时序动作，比赛过程中则持续完成过车采集。该装置适用于家庭赛道、俱乐部计时练习、

　　小型槽车竞赛和展示互动场景，也可作为轨道检测、自动计数、传感器触发类项目的机械结构参考。设计时兼顾了可制造性与装配性：拱形外壳可通过3D打印或薄板折弯实现，支撑脚与跑道底座采用螺钉连接，传感器、控制板和显示屏均留有拆装空间，便于后期调整检测角度、更换元件或扩展计时、测速、声音提示等功能。整体结构没有复杂运动部件，维护重点集中在传感器镜面清洁、轨道导电条接触可靠性以及显示屏固定稳定性上。
