多轴斜齿轮传动变速箱内部结构

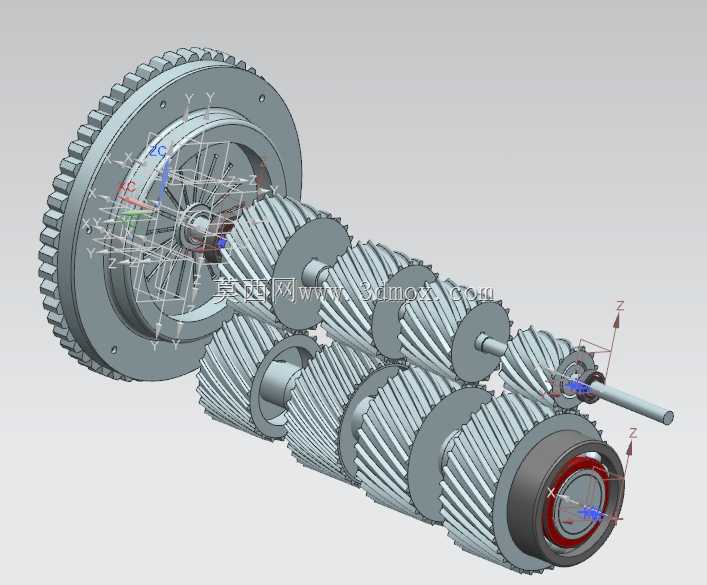

　　这套三维结构把变速箱内部最核心的齿轮传动链完整展开，重点呈现多根平行轴、斜齿轮副、轴承支承以及输入输出端的空间配合关系。实际设备中，变速箱承担转速与扭矩转换任务，输入端接收动力后，通过不同齿数齿轮的啮合组合，把高转速低扭矩工况转换为低转速大扭矩输出，或者在多挡位机构中切换传动比，使后端执行部件在负载变化时仍能维持合适的运转区间。

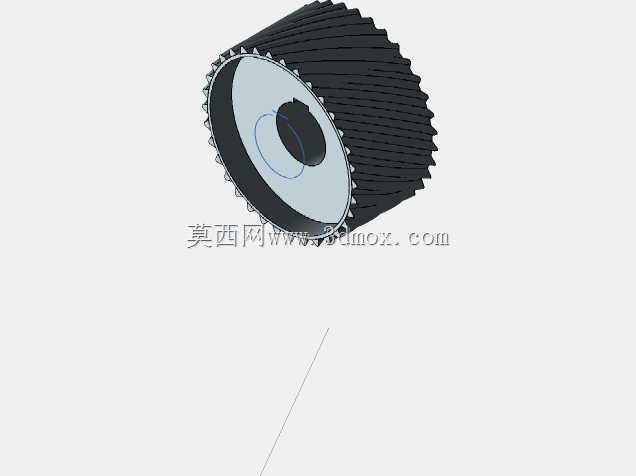

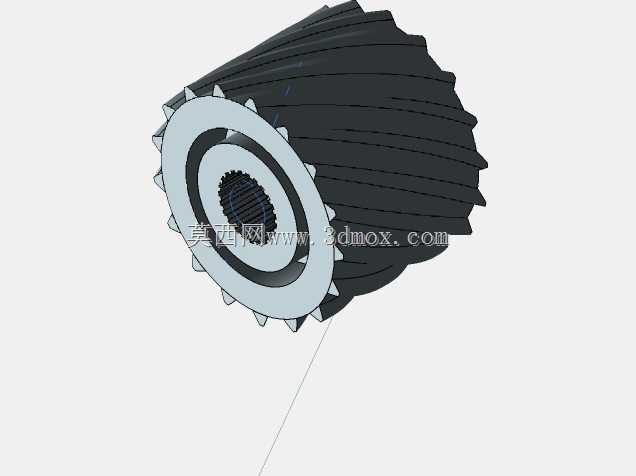

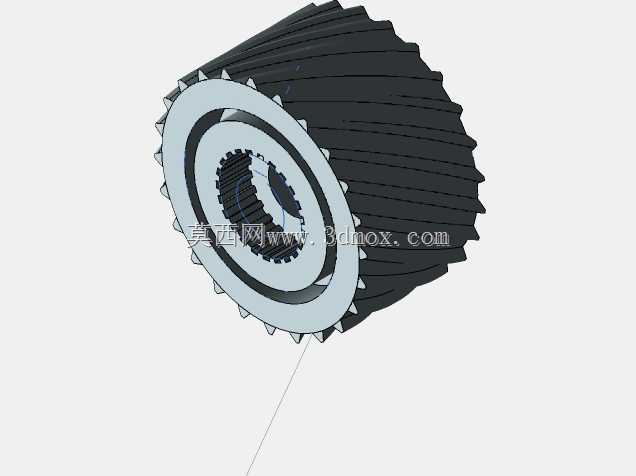

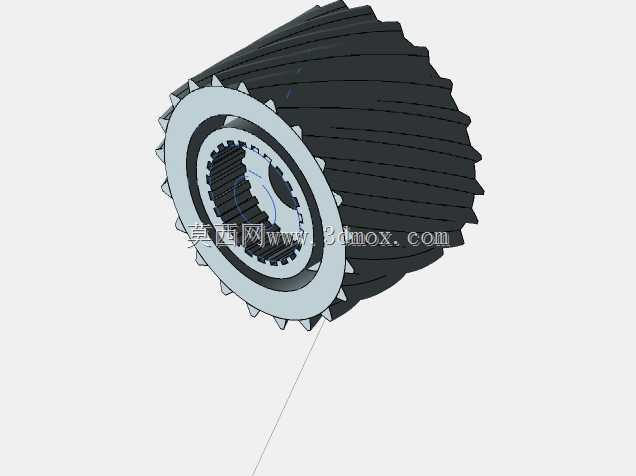

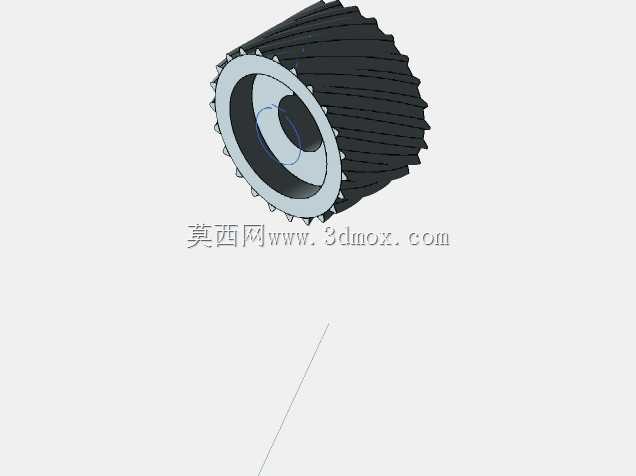

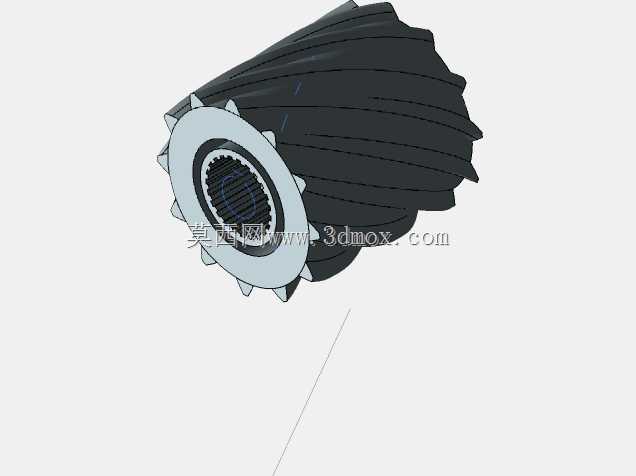

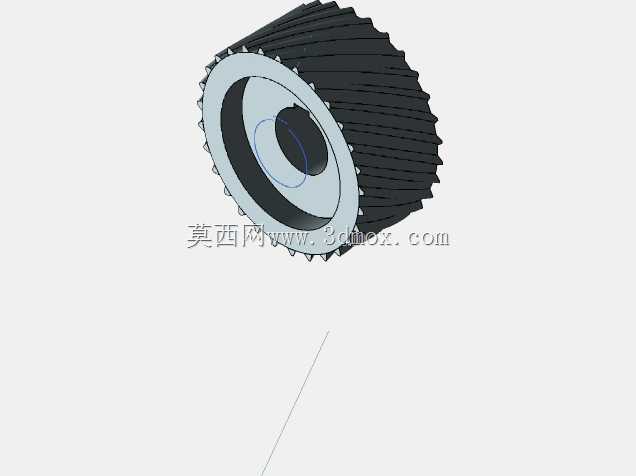

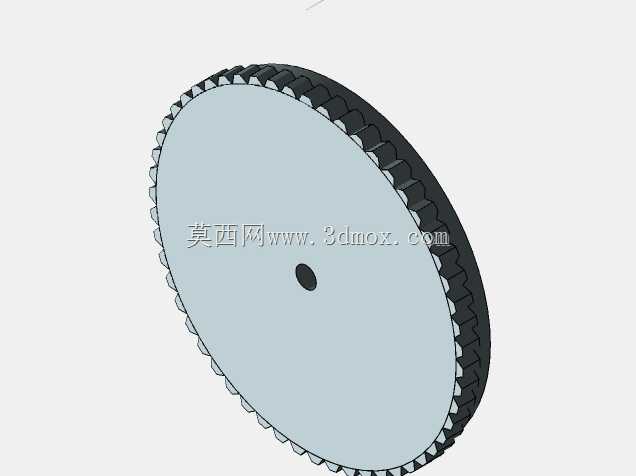

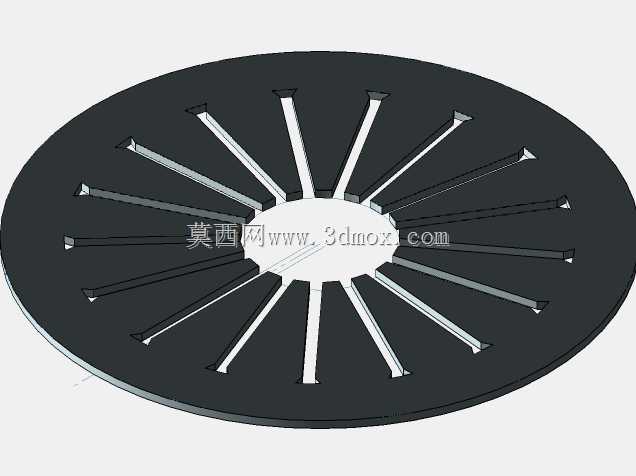

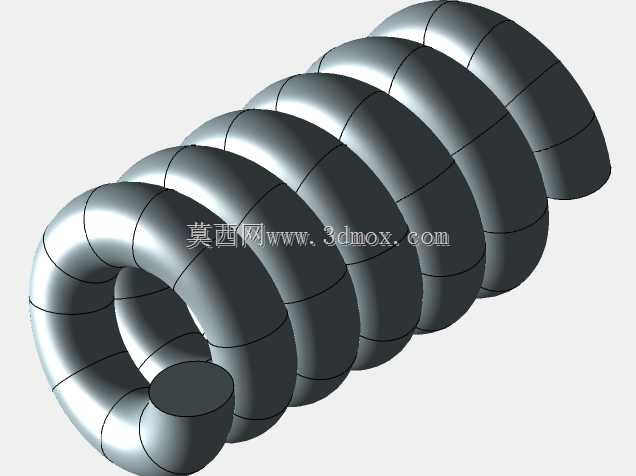

　　从结构布置看，齿轮并非孤立摆放，而是按照轴系中心距、齿宽、啮合侧隙和支承跨距逐层排布。斜齿轮的采用是该类传动装置的重要特征，相比直齿，斜齿轮在啮合过程中接触线沿齿宽方向逐渐进入和退出，传动冲击更小，运行噪声更低，承载能力也更适合中高速、持续载荷场景。模型中多组齿轮交错布置在不同轴段上，能够直观看到大齿圈、小齿轮、双联齿轮以及长传动轴之间的层级关系，这对理解动力流向很有帮助。

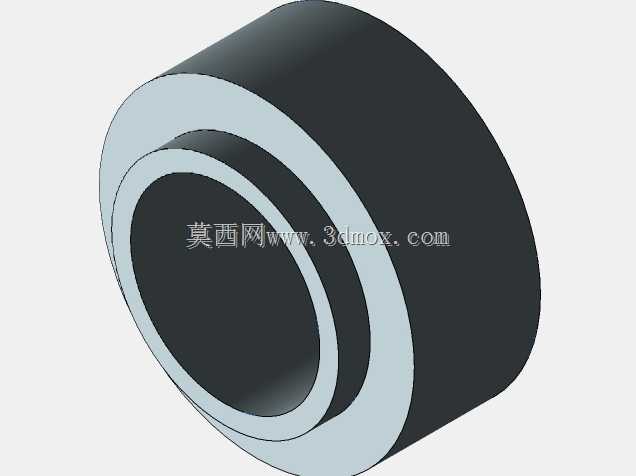

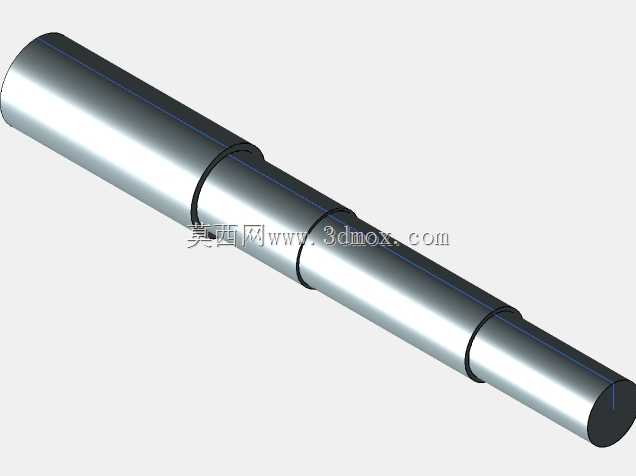

　　轴系设计时，首先要确定输入轴、中间轴和输出轴的相对位置。中心距直接影响齿轮分度圆直径、齿数分配和箱体内部宽度；轴径则要结合转矩、键连接、轴承内径以及齿轮轮毂长度综合确定。齿轮在轴上的轴向定位通常依靠轴肩、套筒、挡圈或锁紧结构完成，径向定位则通过轴孔配合和平键传递扭矩。若轴段较长，还要考虑挠曲变形对齿面接触均匀性的影响，因此支承轴承的位置不能随意远离主要受力齿轮，否则会增大轴端挠度，造成偏载、点蚀甚至异常磨损。

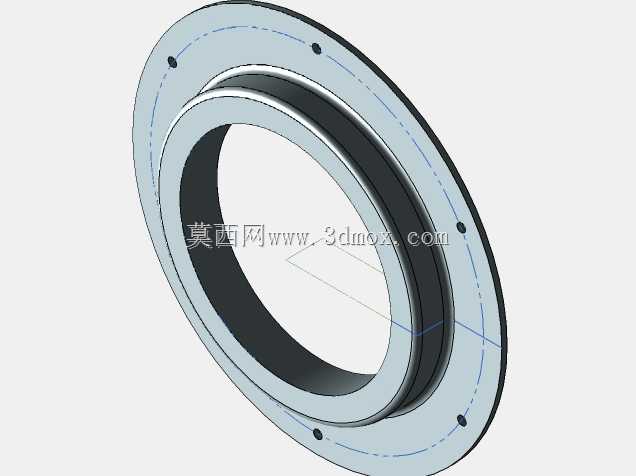

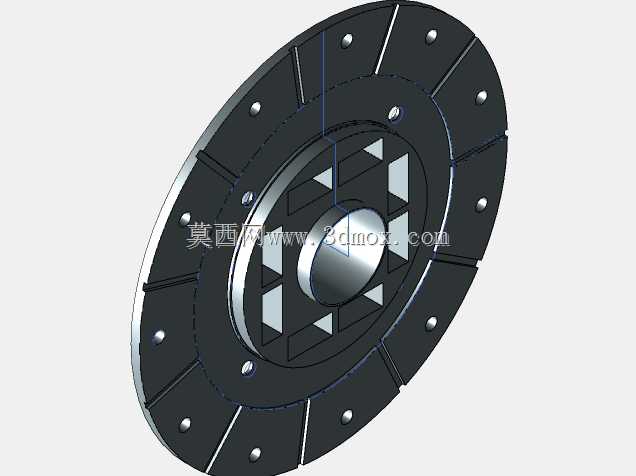

　　外形与安装边界方面，这类变速箱在整机布置中需要预留轴端伸出长度、轴承座安装面、箱体连接孔位以及检修空间。输入端通常连接电机、联轴器或带轮，输出端对接工作机、差速机构或其他传动部件；轴端高度、法兰方向和外接件回转半径都会影响整机框架。模型虽然以内部传动件为展示重点，但在工程应用中，外部箱体必须包住齿轮啮合区，并保证润滑油能够覆盖齿面和轴承。箱体内壁与齿轮外圆之间要留出安全间隙，既避免运转干涉，也为润滑油流动和热膨胀留出余量。

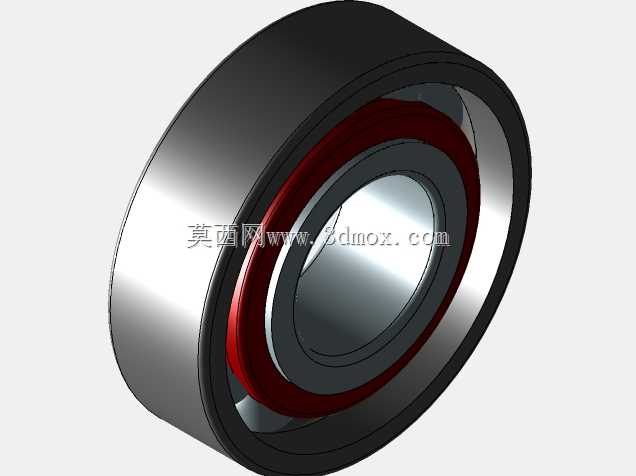

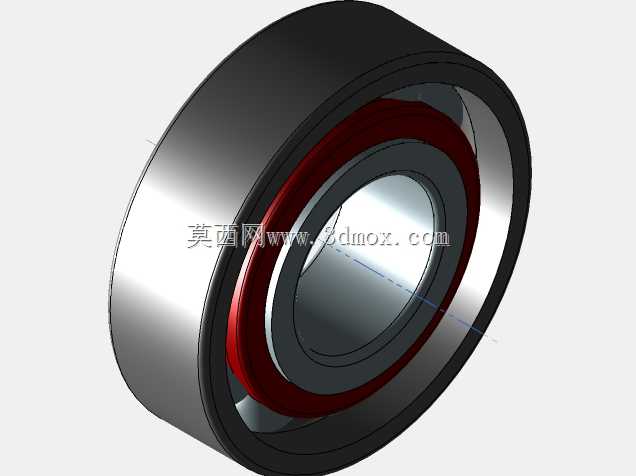

　　润滑与热管理是变速箱长期运行不可忽视的环节。斜齿轮在高速啮合时会产生摩擦热，油液可以在齿面间形成油膜，降低金属直接接触风险。对于浸油润滑结构，箱内油位应保证下部齿轮能够带油，但又不能过高，否则搅油损失增大、温升明显。轴承部位则依靠飞溅油、导油槽或油脂润滑维持滚动体与滚道的正常工作。设计三维装配时，需要同步检查齿轮齿顶圆、轴肩、轴承内圈、密封件和箱体壁面之间的间隙，任何一个尺寸链闭合不当，都可能在装配阶段出现卡滞或间隙超差。

　　该结构还适合用于传动方案校核。通过观察各级齿轮的大小关系，可以判断减速比分配是否合理：若总传动比过大而集中在一级齿轮上，会造成单级齿轮尺寸悬殊、箱体轮廓增大；多级布置则能把载荷分散到不同轴段，使结构更紧凑。齿轮强度校核通常围绕齿面接触疲劳和齿根弯曲疲劳展开，轴的校核则关注扭转强度、弯曲刚度以及键连接压溃风险。对于频繁启停或换向的设备，还应考虑冲击载荷对齿侧间隙和轴承游隙的影响。

　　在装配关系上，多轴变速箱要求各轴线保持严格平行。若轴线平行度偏差过大，斜齿轮沿齿宽方向会出现一端接触、一端悬空的现象，噪声和温升都会迅速上升。轴承座孔的同轴度、箱体结合面平面度以及轴加工直线度，都是保证齿轮正确啮合的基础。三维模型能够在设计早期暴露这些空间问题，例如齿轮与轴端紧固件距离过近、维修时轴承无法沿轴向拔出、润滑油路被加强筋遮挡等。

　　从应用场景看，这类齿轮变速机构常见于需要改变动力输出特性的机械设备中，尤其适合对传动平稳性、噪声控制和承载能力有要求的场合。工程人员在选型或改型时，可依据负载转矩、转速范围、工作制、环境温度和安装空间确定齿轮参数、轴系尺寸与支承形式。该模型把复杂传动链以可剖切、可旋转的方式呈现，便于检查啮合路径、装配顺序和箱体包容边界，也为后续绘制工程图、进行干涉分析和开展传动比计算提供清晰的结构依据。
