带换挡操纵机构的多级传动变速箱结构

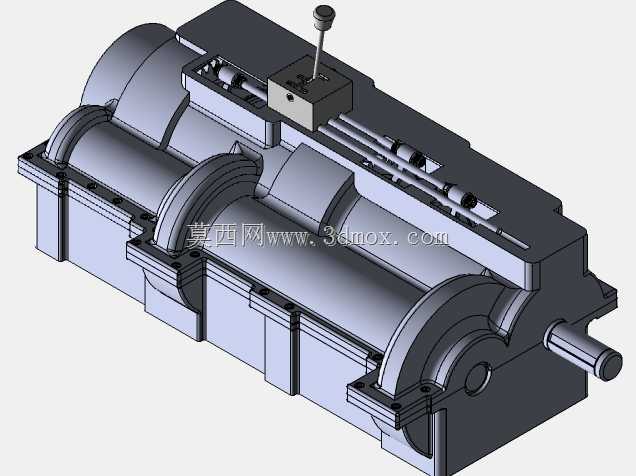

　　该变速箱采用卧式剖分式箱体结构，主传动路径沿轴向水平布置，输入输出轴端均预留标准轴伸安装位，可直接对接原动机与工作负载端的联轴器连接结构，箱体底部设置带螺栓孔的安装脚座，安装面平面度公差控制在0.05mm以内，可适配不同机架的安装基准面，避免装配后出现轴系偏载问题。箱体结合面采用精密止口定位，剖分面加工粗糙度达到Ra1.6，装配时无需额外密封垫即可保证结合面的密封性能，防止齿轮润滑油渗漏，同时也便于后期检修时快速拆分箱体，检查内部齿轮、轴及轴承的磨损情况。顶部集成的换挡操纵机构采用拨叉直推式结构，操纵杆的摆动行程与拨叉的轴向移动距离经过精确匹配，换挡时拨叉可精准推动同步器齿套或滑动齿轮进入对应啮合位置，避免出现打齿、脱挡的问题，

　　操纵机构的定位钢珠与弹簧组件集成在换挡座内部，可在每个挡位位置提供清晰的入位反馈，降低操作人员的换挡判断难度。内部传动系统采用多组斜齿轮搭配直齿轮的组合传动方案，低速重载挡位采用大模数斜齿轮，啮合重合度高，传动过程中冲击小、噪音低，可传递更大的扭矩；高速挡位采用齿面经过硬化处理的直齿轮，传动效率更高，转动惯量更小，换挡时的齿轮转速差更容易匹配。每根传动轴的支撑位置均配置对应载荷等级的滚动轴承，轴承安装位的轴肩高度与轴承座孔的挡圈槽尺寸严格按照轴承安装规范设计，既保证轴承的轴向定位可靠，又方便后期拆卸更换。齿轮的润滑采用箱体油浴润滑方式，箱体内腔预留合理的油位高度，齿轮转动时可将润滑油带至啮合面与轴承位置，无需额外配置强制润滑系统，

　　简化了整体结构，降低了维护成本。箱体侧面预留油位观察孔与放油螺塞位置，可随时检查箱内润滑油的液位与污染情况，换油时可快速排空旧油。在实际工业应用场景中，这类变速箱可配套用于小型工程机械、输送设备、专用加工机床的动力传动环节，可根据负载的转速与扭矩需求切换不同传动比的挡位，让原动机始终工作在高效转速区间，降低动力损耗。设计过程中对各轴系的挠度进行了校核，确保在额定载荷下轴的最大变形量不超过齿轮啮合允许的偏差值，避免出现轮齿偏载导致的早期点蚀、断齿问题。所有外露的轴伸位置均设计有密封件安装槽，可配置骨架油封防止润滑油外泄，同时阻挡外部粉尘、碎屑进入箱体内部，延长内部传动部件的使用寿命。换挡机构的操纵杆伸出位置设置有防尘罩安装位，

　　可适配标准橡胶防尘罩，避免灰尘进入换挡拨叉的滑动配合面，保证换挡操作长期顺畅。箱体的外形轮廓经过优化，在保证内部齿轮与轴系有足够安装空间的前提下，尽可能缩小整体体积，减少设备安装时的空间占用，箱体外部的加强筋布置在轴承座对应的受力位置，既提升了箱体的整体刚性，又不会过多增加箱体的重量。
