3D打印设备用Nema步进电机结构设计

项目分类:电机 发布时间:2022-05-30 ID:642589

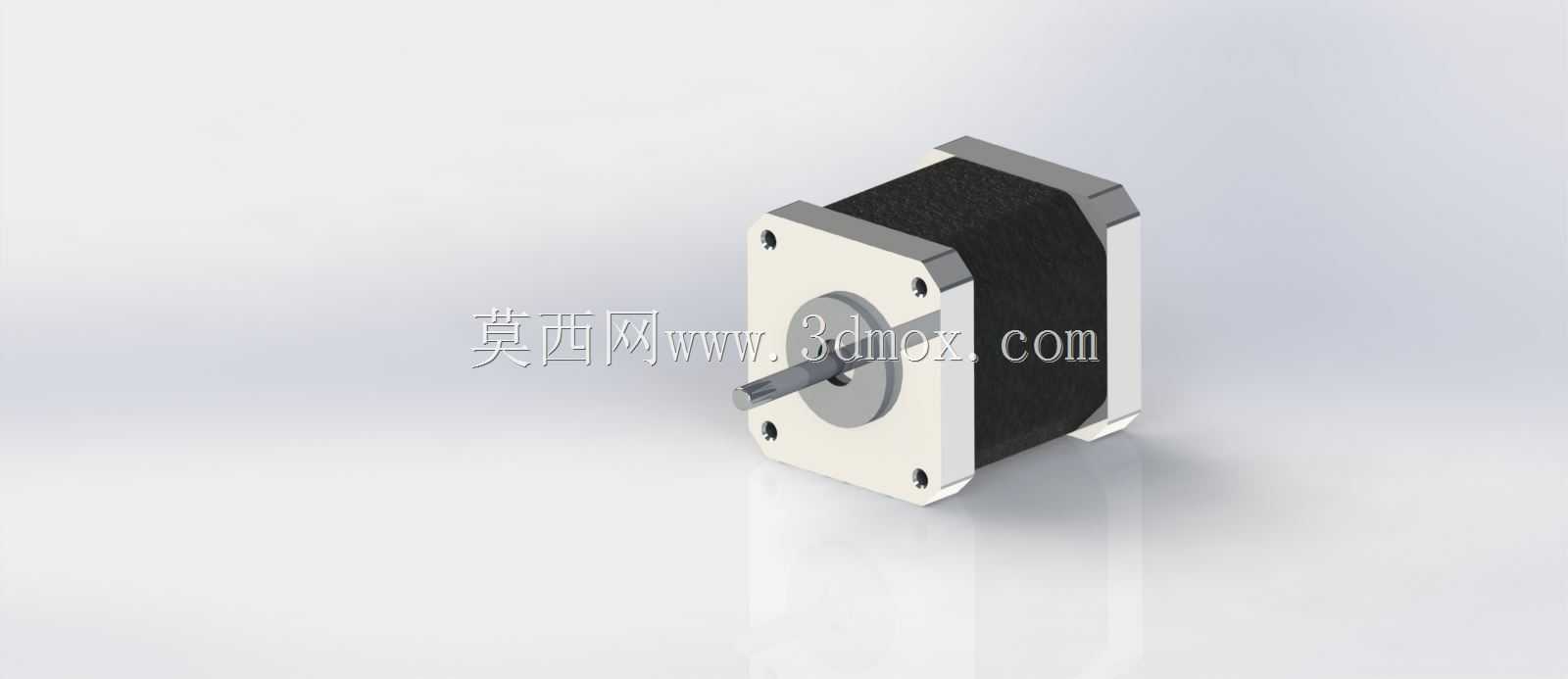

  • 3D打印设备用Nema步进电机结构设计

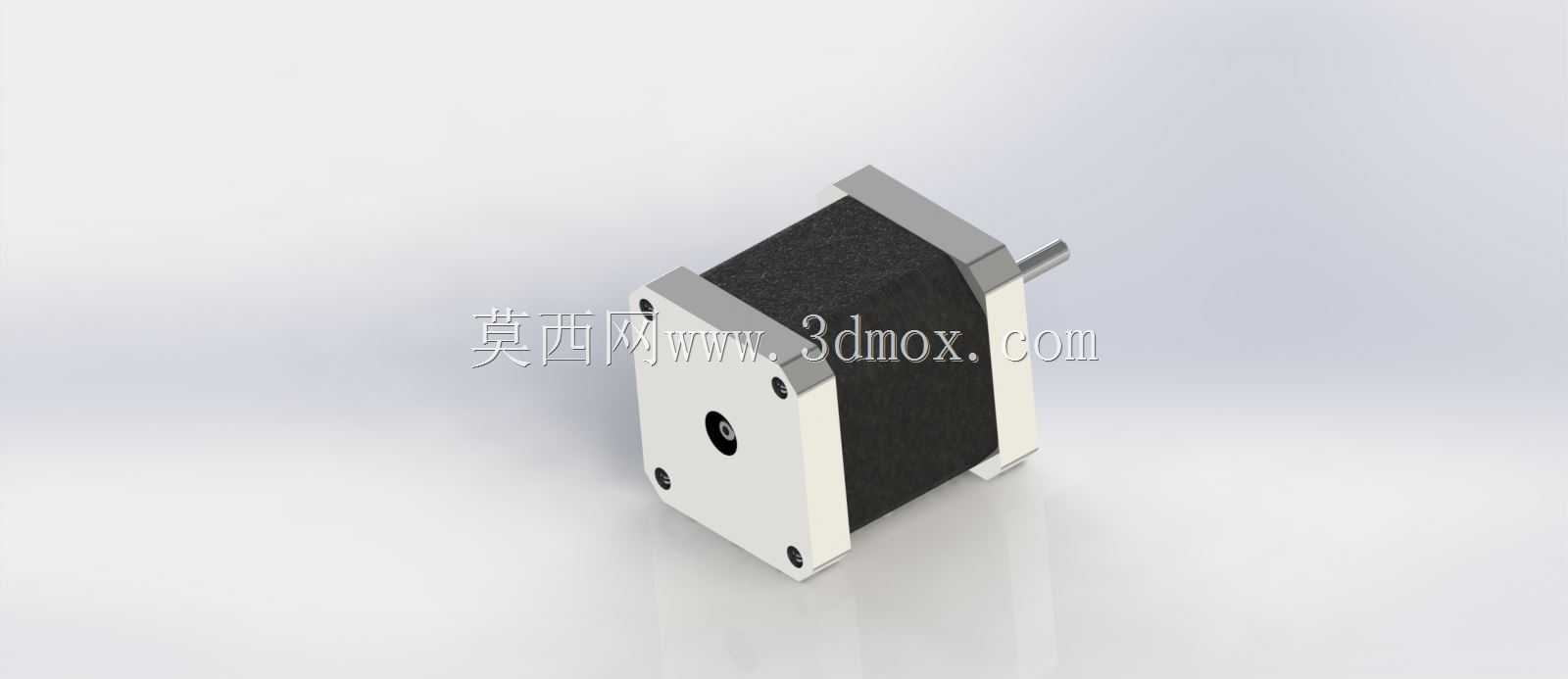

  • 3D打印设备用Nema步进电机结构设计

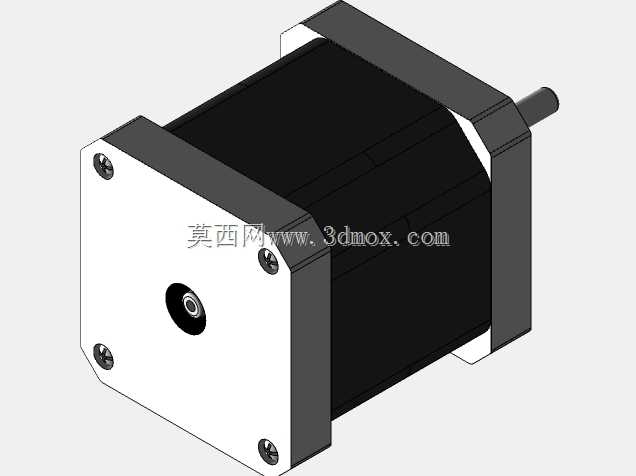

  • 3D打印设备用Nema步进电机结构设计

  在桌面级FDM3D打印设备的运动系统搭建中,步进电机是决定成型精度与运动稳定性的核心执行元件,本次呈现的Nema规格步进电机结构,完全围绕桌面级增材制造设备的实际运行工况完成设计,可直接适配多数常规尺寸的桌面3D打印机X/Y/Z轴以及挤出机构的驱动需求。从实际应用场景来看,这类步进电机除了在3D打印设备中承担核心驱动职能外,也可通用在小型数控雕刻机、桌面级点胶设备、小型自动化滑台等对安装空间有严格限制、对低速运行扭矩有明确要求的轻载自动化设备中,其运行特性完全匹配这类设备低速大扭矩、开环控制即可满足定位精度的使用需求,无需额外加装高精度编码器即可完成多数场景下的位置控制,能有效降低整套设备的硬件成本与调试复杂度。

  从产品功能特性层面来看,该步进电机采用两相混合式结构设计,转子带永磁体结构,相比传统反应式步进电机具备更高的运行扭矩与更低的低速振动,步距角采用常规的1.8度整步设计,配合16细分驱动器可实现0.1125度的单步运行角度,完全能满足3D打印过程中0.1mm层厚下的运动定位精度要求。电机本体的出线端采用单轴侧出设计,轴伸端为标准D型切面结构,可直接与同步轮、联轴器等传动件完成无间隙配合,避免长期正反转切换过程中出现传动打滑的问题;电机前后端盖采用硬质铝合金材质加工,既保证了安装基准的平面度要求,也能通过端盖将电机绕组运行产生的热量快速传导到安装支架上,提升长时间连续运行下的散热效率,避免高温导致的电机扭矩衰减问题。

  在设计思路层面,整个模型完全按照实物1:1比例完成结构还原,没有做任何简化处理,电机本体的定子叠片厚度、端盖安装孔位、轴伸长度、出线位置都严格参照量产实物的尺寸参数绘制,建模过程中优先保证安装配合尺寸的准确性,所有安装孔的位置度公差都控制在0.02mm以内,完全满足虚拟装配过程中的干涉检查需求。设计时特意保留了电机本体的所有细节特征,包括端盖上的固定螺丝沉孔、轴伸端的轴承定位台阶、机身表面的叠片纹理特征,既可以用于设备整体装配时的结构校验,也可以直接用于产品宣传渲染图的制作,无需额外补充细节结构。

  关于外形尺寸与安装边界,这款Nema步进电机采用行业通用的42mm见方安装法兰标准,端盖上的四个安装孔呈正方形分布,孔中心距为31mm,适配M3规格的安装螺丝,可直接与市面上所有标准42电机安装座、电机支架完成互换,无需重新设计安装结构。电机本体的机身长度根据扭矩等级做了对应匹配,轴伸直径为5mm,D型切面的平面距离轴中心4mm,轴伸长度控制在20mm,既可以直接套入20齿的GT2同步轮,也可以适配外径20mm以内的柔性联轴器,不会出现轴伸过长导致的传动件与端盖干涉问题。安装时需要注意,电机法兰面与安装支架的贴合平面平面度需要控制在0.05mm以内,避免强行锁附螺丝导致端盖变形,进而影响内部轴承的同轴度,造成电机运行阻力增大、异响甚至卡滞的问题;同时电机轴与负载传动轴的同轴度需要调整到0.1mm以内,优先选用柔性联轴器连接,抵消安装过程中产生的同轴度误差,延长电机内部轴承的使用寿命。

  在实际选型搭配时,这款电机可匹配常规的两相步进电机驱动器,驱动电压设置在12-24V区间即可输出额定扭矩,电流参数根据绕组参数匹配在1.2-1.7A区间,运行时的保持扭矩可满足3D打印过程中快速移动、挤出送料的负载需求,不会出现丢步导致的打印层错、尺寸偏差问题。建模过程中所有配合面都做了公差预留,比如轴承安装位的公差采用基孔制过渡配合,安装孔的孔径比螺丝直径大0.2mm,方便实际装配时的位置微调,完全符合机械设计的常规公差选用规范,结构设计人员可以直接调用该模型完成整套设备的装配设计,无需重新核对安装尺寸,能有效缩短设备研发阶段的建模周期。
