25mm直径12V45转直流减速电机结构

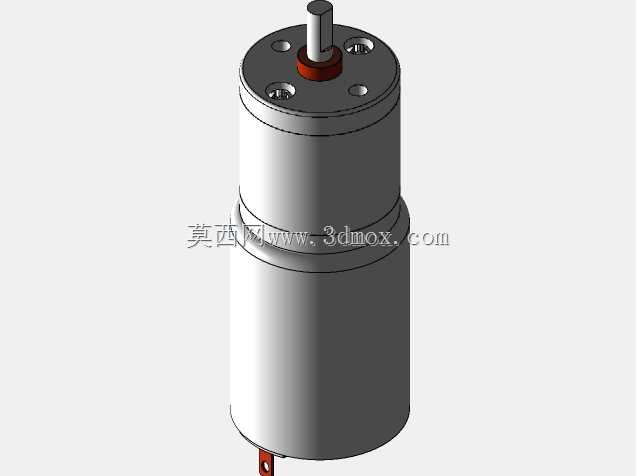

　　这款直径25mm的12V直流减速电机，在小型自动化设备、民用消费类机电产品里的应用覆盖度非常高，做结构选型的时候经常会碰到这类规格的动力件。先从安装边界说起，整机圆柱主体外径严格控制在25mm，这个尺寸是特意匹配小型设备的安装空间做的，很多桌面级小型传动机构、智能小家电的内部安装腔，留给动力部件的径向空间往往不会超过30mm，25mm的外径刚好能卡进预留的安装位，不需要额外做空间避让。输出轴的同轴度在建模的时候做了严格的公差约束，和主体圆柱的同轴度公差控制在0.02mm以内，避免安装后出现轴跳动、传动异响的问题。输出端的两个接线引脚做了径向对称布置，引脚间距留足了常规接插件的插拔空间，接线的时候不需要额外弯折引脚，也能避免焊线后引脚和周边金属结构件短路。

　　从功能特性来看，45RPM的额定输出转速是经过减速箱减速后的输出轴转速，这类转速区间刚好适配低速大扭矩的传动需求，比如小型物料推送机构、智能门锁的锁舌驱动、桌面展示台的旋转驱动、小型阀门的启闭驱动，都不需要太高的转速，反而需要足够的输出扭矩来克服负载阻力。电机本体和减速箱做了一体化的圆柱结构设计，没有突出的安装耳，安装的时候既可以用卡箍抱紧圆柱主体固定，也可以在端面上做螺纹孔锁附固定，两种安装方式都能兼容，给结构设计留足了选型余量。做三维建模的时候，特意把减速箱段和电机本体段的衔接处做了圆角过渡，既避免了锐边割手的问题，也能减少装配时候的应力集中，长时间运行的时候不会因为衔接处的应力集中出现壳体开裂的问题。

　　实际选型应用的时候，要注意这款电机的轴向安装尺寸，整机轴向长度是固定值，做结构布局的时候要在输出轴端预留足够的传动件安装空间，比如安装同步轮、齿轮、联轴器的时候，不能让传动件和电机前端盖发生摩擦，后端的接线位置也要预留至少5mm的走线空间，避免线材被挤压破损。12V的额定供电电压是低压直流供电的常规规格，和绝大多数小型设备的内置电源供电电压匹配，不需要额外做电压转换电路，能简化设备的电路设计成本。这类减速电机的内部齿轮组采用直齿传动结构，建模的时候把每一级齿轮的啮合间隙都做了合理预留，既保证传动效率，也不会因为间隙过小出现卡滞，同时齿轮和输出轴的连接采用过盈配合加定位扁的结构，避免大扭矩输出的时候出现轴和齿轮打滑的问题。

　　在不同的应用场景里，这款电机的安装固定方式可以灵活调整，比如在小型传送带模组里用的时候，可以用两个半圆形的卡箍把电机主体抱紧在安装支架上，卡箍和电机壳体之间可以加一层薄橡胶垫，既可以防滑，也能吸收电机运行时候的微小振动，降低整机运行噪音。如果是用在紧凑的手持类电动工具里，可以直接在电机的前端盖上打两个安装孔，用螺丝直接锁在设备的内部支架上，节省径向安装空间。做结构校核的时候要注意，电机的输出轴径向负载不能超过设计阈值，不然会加速输出轴轴承的磨损，缩短使用寿命，所以如果是带径向负载的传动场景，最好在输出轴端额外加一个支撑轴承，分担轴承受力。

　　从设计思路上来说，这类标准化的小型减速电机，核心是在有限的尺寸空间里，平衡转速、扭矩和安装兼容性，25mm的外径是行业里经过多年应用验证的通用尺寸，和市面上同规格的安装位可以直接互换，不需要修改原有设备的结构就能替换使用，降低了设备的维护成本。外壳采用金属材质做主体，既可以保证结构强度，也能起到辅助散热的作用，电机长时间运行产生的热量可以通过金属壳体快速散发到周边空气中，避免内部绕组因为温度过高出现性能衰减。输出轴采用金属材质做表面硬化处理，表面硬度足够，安装传动件的时候不会因为敲击或者压装出现轴变形，长期带负载运行也不会出现轴磨损的问题。
