机用固定式台虎钳夹持工装结构

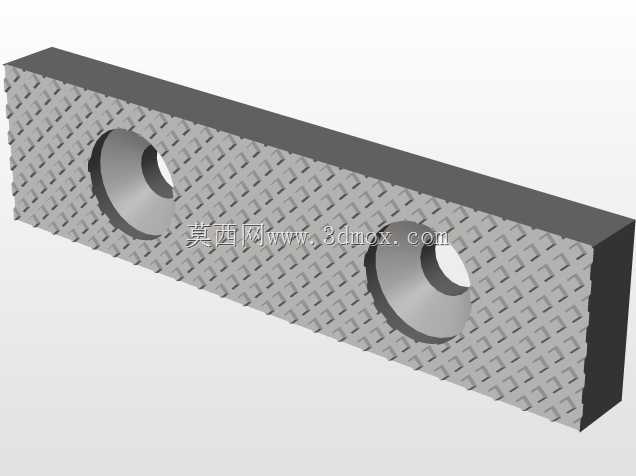

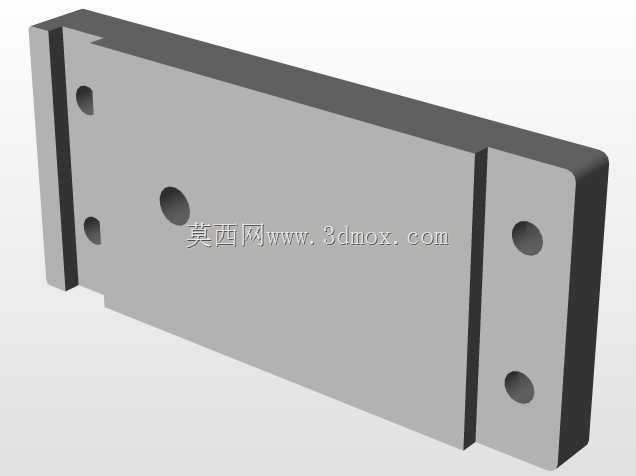

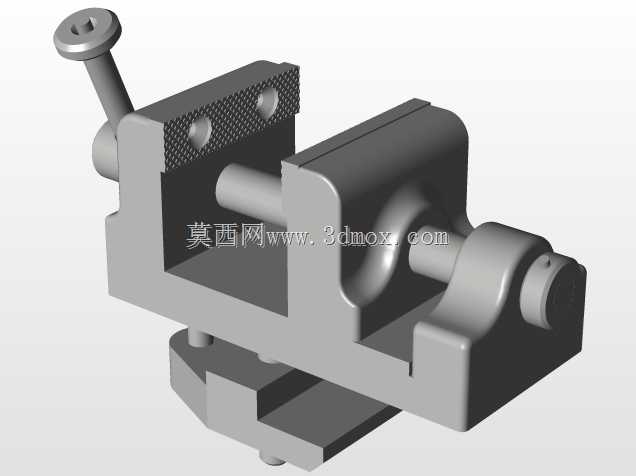

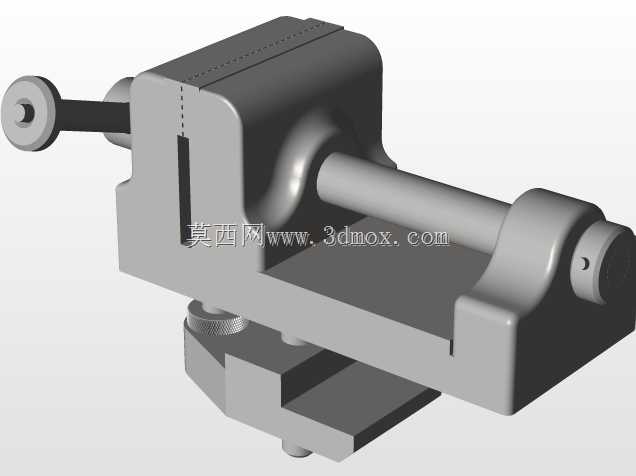

　　在钳工实训、机床辅助装夹、小型零部件修配的作业场景里，这类固定式台虎钳是工位上不可或缺的基础工装，区别于可倾式、液压助力式的衍生型号，这款结构走的是最经典的机用刚性路线，所有受力路径都做了短路径传递设计，避免长悬臂带来的夹持形变。从实际装夹逻辑来看，固定钳身与活动钳身的贴合面采用了燕尾导轨配合结构，导轨面预留了均匀的刮研余量空间，建模时特意保留了钳口安装位的沉孔与销钉定位结构，钳口板的齿面做了等距菱形滚花，齿尖角度控制在90度，既可以保证夹持毛坯件时的咬合力，又不会在软质金属工件表面留下过深的压痕，针对精加工工件的装夹需求，钳口板的安装孔做了通用化设计，可直接更换铜质或者尼龙材质的软钳口，不需要额外改动钳身结构。

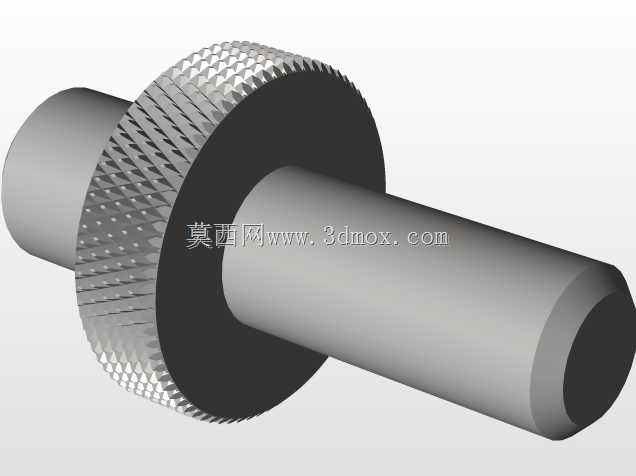

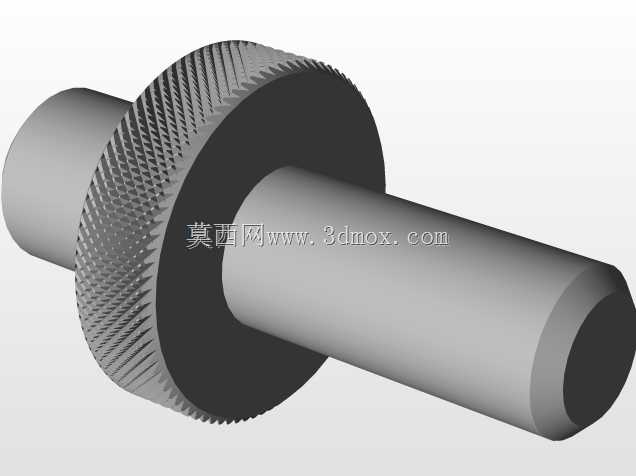

　　丝杠传动部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中的间隙更易控制，活动钳身与丝杠的连接位置做了浮动式的推力轴承配合结构，夹紧工件时丝杠的轴向力可以直接传递到固定钳身的承力端，不会出现丝杠别劲、转动卡滞的问题，手柄部分采用了穿销式的光杆设计，施加夹紧力时可以根据需求调整手柄的施力臂长度，避免过大夹紧力导致丝杠过载变形。底座部分采用了法兰式的安装结构，三个沉头安装孔呈三角形分布，安装时可以通过螺栓直接固定在钳工台或者机床工作台的T型槽上，安装边界的尺寸控制适配多数常规工位的台面预留孔位，不需要额外做转接板适配，底座与钳身的连接位置做了止口定位结构，保证钳身安装后与工作台面的垂直度误差控制在较小范围内，避免装夹工件后出现角度偏差。

　　建模过程中特意还原了钳身的铸造圆角与应力释放结构，在钳身的拐角位置没有做尖锐直角过渡，所有受力集中的位置都做了加厚处理，比如固定钳身的丝杠承力端壁厚比侧壁厚增加了40%，活动钳身与导轨配合的位置做了耐磨衬片的安装槽，长期使用磨损后只需要更换衬片就可以恢复导轨配合精度，不需要整体更换钳身。从实际使用的场景覆盖来看，这款虎钳既可以满足钳工日常的锉削、锯削、攻丝作业的工件固定需求，也可以作为小型钻床、铣床的辅助装夹工装，夹持尺寸覆盖从几毫米的小型销钉类零件到百余毫米的中小型结构件，夹紧行程的设计预留了足够的开合空间，不需要频繁调整钳身的固定位置就可以适配多数常规尺寸的工件。

　　在结构细节的处理上，钳身的排屑空间做了开放式设计，加工过程中产生的切屑不会堆积在导轨或者丝杠的配合间隙里，日常维护只需要定期在丝杠和导轨面涂抹润滑脂即可，没有复杂的密封或者维护结构，适合车间多粉尘、多切屑的作业环境。丝杠的末端做了限位挡圈结构，活动钳身移动到最大行程位置时会被挡圈限位，不会出现活动钳身从钳身上脱落的问题，操作时不需要额外留意行程极限，降低了误操作的概率。钳口板的安装沉孔深度做了精准控制，紧固螺丝安装后不会高出钳口表面，避免装夹工件时螺丝与工件发生干涉，同时沉孔的倒角设计也方便螺丝的对位安装，不需要额外的导向工具就可以快速完成钳口板的更换。
