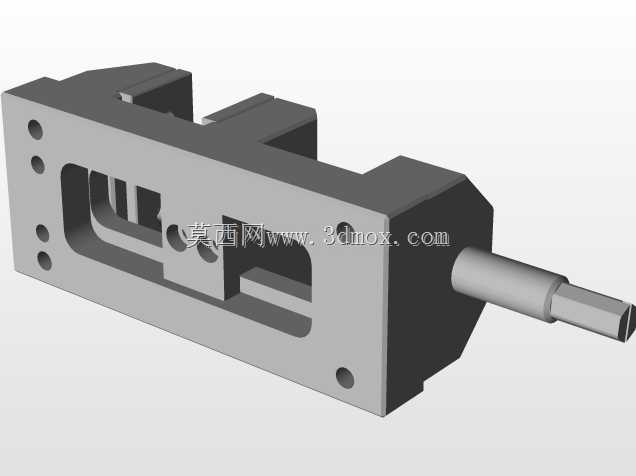

机用平口虎钳夹持主体结构三维数模

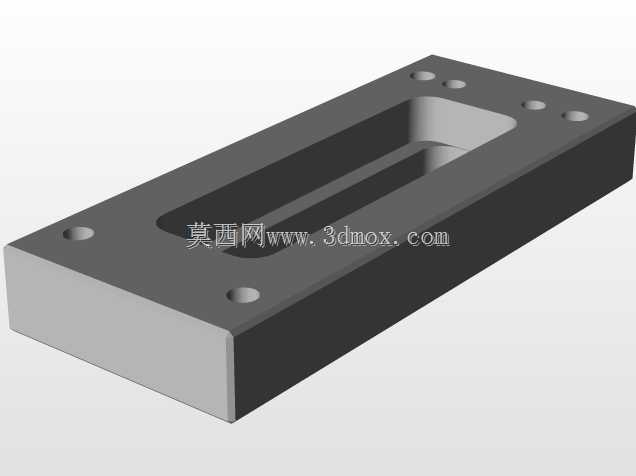

　　这套虎钳主体结构的三维数模，完整还原了机用平口虎钳核心的固定钳身、活动钳身配合、丝杆传动衔接的全部结构细节，可直接用于工装夹具设计参考、机加工装夹方案验证、教学演示结构拆解等场景。在实际机械加工车间的铣削、钻削、磨削工序里，这类虎钳是铣钻床工作台上最常用的通用装夹部件，承担着将待加工毛坯或半成品工件牢牢固定、抵消切削过程中刀具带来的径向与轴向切削力，避免工件出现位移、振颤，保障加工尺寸精度与表面粗糙度的核心作用。从结构设计逻辑来看，固定钳身作为整个虎钳的承载基座，底部预留的多个沉头安装孔，完全匹配标准机床工作台的T型槽螺栓安装间距，安装时可通过T型螺栓将钳身整体锁紧在工作台面上，保证装夹刚性；钳身侧面的定位基准面经过平面度公差约束，

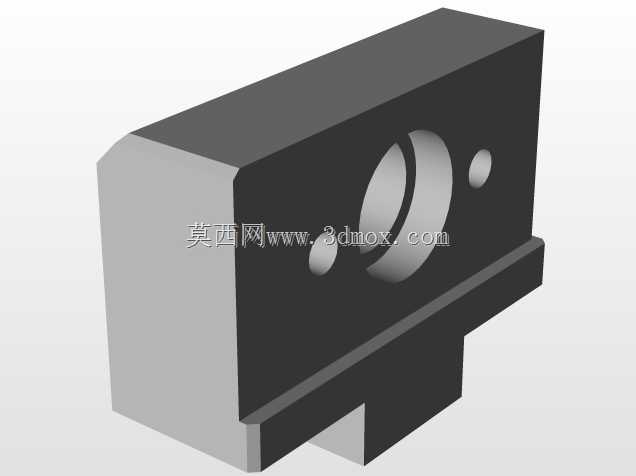

　　可作为工件装夹时的靠模基准，减少找正时间。活动钳身与固定钳身的配合采用了内嵌式导轨结构，导轨面做了等宽间隙配合设计，既保证活动钳身沿丝杆轴向移动时无卡滞、无偏摆，又能在夹持工件时承受足够的夹持反力，避免钳口上翘影响装夹平行度。伸出的传动丝杆端部做了四方头结构，可配套标准棘轮扳手或者加力杆转动，通过丝杆螺母副带动活动钳身完成开合动作，丝杆的螺距选取兼顾了夹持行程的调节速度与夹持力的输出，转动一圈活动钳身前进的距离适配常规工件的装夹调节效率，不会因螺距过大导致夹持力控制精度不足，也不会因螺距过小导致大行程调节耗时过长。钳身中部的镂空减重结构并非随意设计，在保证整体结构刚性、满足最大夹持力下的形变要求前提下，去除了非受力区域的多余材料，

　　既降低了虎钳自身重量，方便工位间的转运调整，也减少了铸造或机加工过程中的材料损耗，同时镂空区域可作为加工时的排屑通道，避免金属切屑堆积在导轨配合面造成滑动卡滞、配合面磨损。从安装边界尺寸来看，钳身整体宽度、高度与长度比例适配中小型台式钻床、立式铣床的工作台安装空间，最大开口行程覆盖常规机械加工中常见的中小型零件装夹需求，钳口安装面预留了螺丝孔位，可根据加工需求更换软钳口、硬钳口或者V型钳口，适配方形、圆形等不同截面形状的工件装夹。在建模细节上，所有配合面的倒角、安装孔的沉头深度、导轨面的让位槽都做了1:1还原，没有做简化处理，结构工程师可直接基于该数模做二次修改，比如调整钳身长度适配大行程装夹需求、

　　增加液压驱动接口改造为液压夹紧虎钳、增加角度回转底座改造为可倾式虎钳，也可将该结构作为工装设计的标准夹持模块，集成到专用工装、自动化上下料的装夹工位中，减少重复建模的工作量。在实际生产场景中，这类虎钳除了通用机加工序使用，还可在钳工划线、零件检测、小型部件装配环节作为固定夹具使用，依靠稳定的夹持力与可靠的结构刚性，保证操作过程中工件不会出现偏移。设计时充分考虑了日常使用的维护需求，导轨配合面、丝杆安装位都预留了润滑注油的通道，长期使用时可定期加注润滑脂减少磨损，延长使用寿命；钳身的棱角处都做了工艺倒角，避免安装、使用过程中尖锐棱角造成的磕碰划伤，符合机械装备的安全设计规范。
