家用通风扇防护外罩结构设计

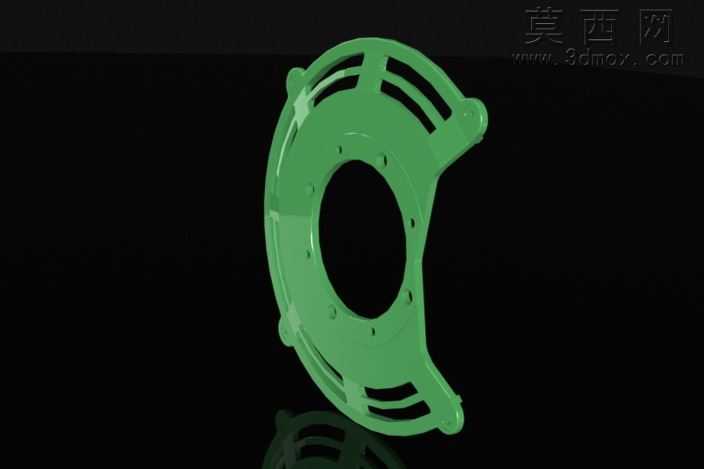

本作品为家用风扇的防护外罩三维建模设计，整体采用环形半包围结构，适配小型轴流风扇的安装使用需求。建模阶段首先基于风扇的安装尺寸确定护罩的基础轮廓，以中心圆孔为定位基准，中心孔周边均匀分布多个安装孔位，可直接与风扇的电机端盖通过紧固件完成固定，保证护罩安装后的同轴度，避免与运转的扇叶发生剐蹭。护罩主体采用辐射式的镂空筋条设计，筋条的排布经过受力模拟优化，既保证了足够的结构强度，能够承受日常使用中的外力挤压、碰撞，避免外部物体接触高速运转的扇叶造成安全隐患，同时最大化的镂空面积可以减少对气流的阻挡，保证风扇的通风效率不受影响。护罩的外缘设置了三个带安装孔的延伸固定耳，可进一步与风扇的外框架进行辅助固定，提升整体结构的稳定性，避免长期使用后护罩出现松动移位的问题。渲染阶段为模型赋予了哑光绿色的工程塑料材质，模拟实际生产中常用的PP或ABS注塑材质效果，材质表面设置了细微的磨砂质感，还原家电塑料配件的真实触感，同时通过光影渲染突出筋条的结构层次与安装孔位的细节，清晰展现护罩的整体结构与各部位的连接关系。设计过程中充分考虑了家用场景的使用安全，筋条之间的间隙宽度控制在安全范围内，可防止儿童手指伸入接触扇叶，同时整体结构无尖锐棱角，所有边缘都做了圆角过渡处理，避免安装和使用过程中造成划伤。整个建模过程严格遵循注塑件的设计规范，筋条厚度均匀，避免出现壁厚差异过大导致的注塑缩水、变形问题，安装孔位都做了对应的沉台设计，保证紧固件安装后表面平整，不会出现凸起影响外观和使用。
