便携式掌机造型俄罗斯方块游戏机结构设计

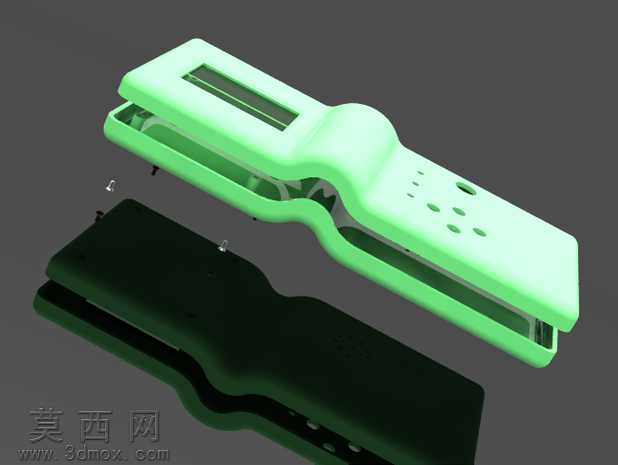

本作品为便携式掌机形态的俄罗斯方块游戏机三维结构设计，整体采用上下对合的分体式塑料外壳结构，建模阶段以人机握持舒适度为核心出发点，将机身中段设计为贴合手掌自然弯曲的内收波浪造型，避免长时间握持产生硌手的不适感。建模过程中首先绘制机身整体轮廓草图，通过拉伸、放样命令生成上下外壳的基础实体，再通过抽壳命令预留出内部电路板、按键、电池的装配空间，上下壳体的对接位置设计有均匀分布的螺丝柱位，通过标准螺丝实现上下壳的紧固装配，保证壳体拼接后的缝隙均匀、结构强度满足日常使用的抗摔需求。上壳表面预留有长条形显示屏安装窗口，窗口边缘做了0.3mm的下沉台阶设计，用于贴合固定显示屏保护面板，避免面板突出机身产生刮蹭；按键区域排布有多个圆形功能按键孔位，孔位边缘做了细微的倒角处理，既可以去除注塑生产时的锐边，也能让按键按压时的行程更加顺畅，不会出现卡键问题。机身侧面设计有细小的出声孔阵列，在保证壳体结构强度的前提下，最大化提升内置喇叭的出声效果。渲染阶段采用哑光浅绿塑料作为上壳材质，调整材质的粗糙度参数模拟普通ABS塑料的细腻磨砂质感，下壳采用深黑色哑光塑料材质，与上壳形成清晰的视觉区分，同时深色下壳在日常使用中更耐脏污，符合手持设备的使用场景特性。内部结构预留了标准的电路板安装卡槽、电池仓卡位，所有装配位置都设计了对应的定位止口，能够在组装时快速对齐上下壳体，降低生产组装的难度。整体设计兼顾了手持游玩的握持手感、内部电子元件的装配空间、塑料外壳的生产工艺要求，还原了经典便携俄罗斯方块掌机的实用结构特点，所有结构细节都经过干涉检查，不存在装配冲突问题，可直接用于手板验证或注塑开模参考。
