摩托车可调式液压后减震悬挂结构

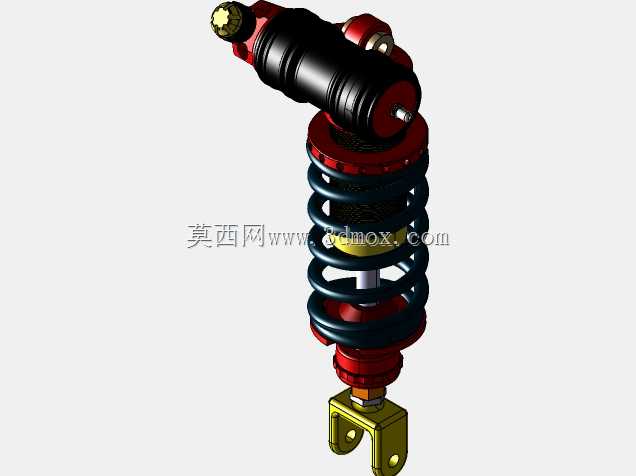

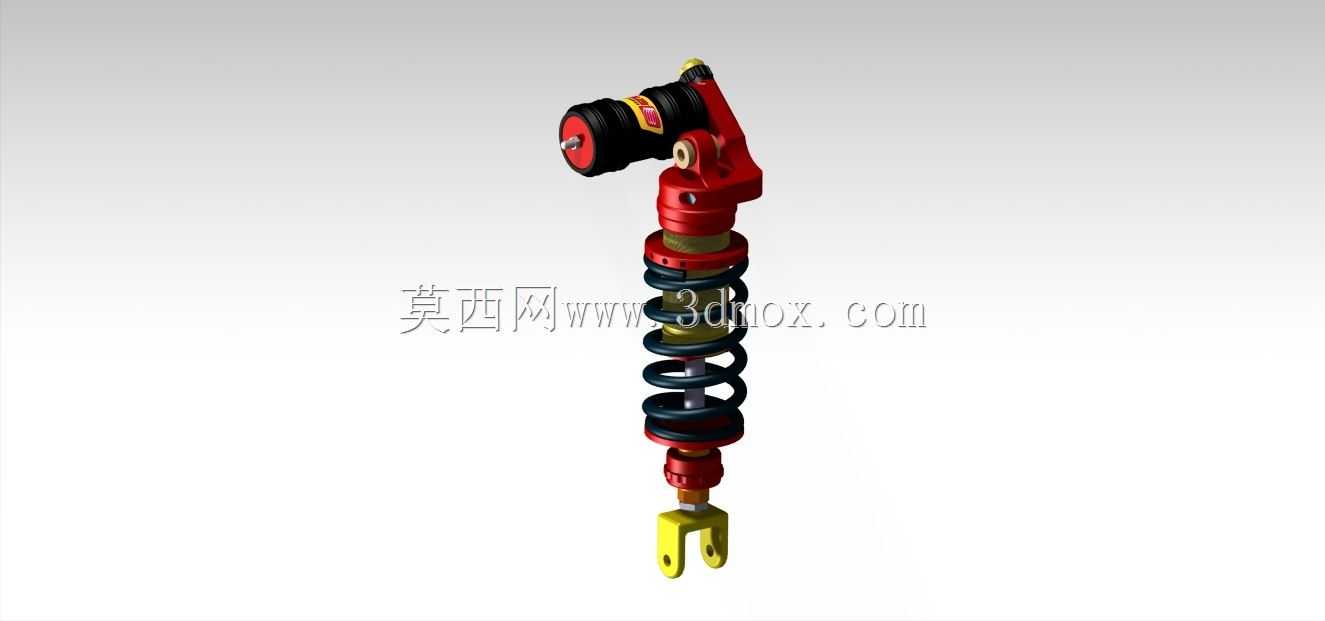

　　这款减震部件主要适配中小排量运动型摩托车的后悬挂系统，安装位置介于车架后摇臂与主车架承托点之间，核心作用是过滤路面传递的颠簸冲击，同时在车辆加速、制动、过弯侧倾时提供足够的支撑刚度，避免车轮贴地性不足引发的操控失控风险。从结构设计来看，该减震采用单筒式液压阻尼搭配螺旋弹簧的经典布局，上端为叉耳式连接结构，可直接通过销轴与车架上的安装支座铰接，下端为开口叉型接头，配套锁紧销轴与后摇臂的安装位固定，整体孔间距控制在335mm，属于运动取向跨骑车型的常规安装尺寸，适配时需确认上下连接点的销轴孔径与安装面开档宽度，避免出现装配干涉。阻尼部分的调节机构设置在上端缸体侧方，可根据骑手体重、日常载重量以及行驶路况调整阻尼回弹与压缩阻尼的大小，

　　搭配的螺旋弹簧采用不等节距设计，小幅度颠簸时弹簧刚度较低，能过滤细碎路面震动，遇到大幅度冲击时弹簧节距贴合，刚度快速上升，避免减震触底带来的硬冲击。外缸体采用红色阳极氧化的铝合金材质加工，既降低了整体重量，又能保证足够的结构强度承受径向与轴向的交变载荷，弹簧上下端都设置了橡胶缓冲垫，避免弹簧金属端面与金属安装座直接碰撞产生异响，同时也能过滤一部分高频震动。在实际应用场景中，这类减震不仅适配原厂车型的替换升级，也可用于定制改装摩托车的后悬挂匹配，设计建模时需要重点考量上下连接点的自由度约束，减震工作时的摆动角度范围要与车架、后摇臂的运动轨迹匹配，避免减震在极限压缩、伸长行程中与周边的排气管、后挡泥板、链条等部件发生运动干涉。

　　阻尼油路的设计要兼顾低速压缩的舒适性与高速压缩的支撑性，弹簧的预压调节环采用多档位卡槽结构，调节时无需完全拆解减震，通过专用扳手转动调节环即可改变弹簧预紧力，适配不同负载下的车身高度需求。建模过程中对弹簧的螺旋升角、钢丝直径、有效圈数都做了等比例还原，阻尼缸的内部活塞、油封结构也做了结构示意，安装边界上，上端连接耳的厚度、下端叉口的开档尺寸都按照通用改装件的标准尺寸设定，可直接用于同安装尺寸车型的悬挂装配干涉校验，也能作为减震类产品结构设计的参考样件，帮助设计人员快速理解单筒后减震的装配关系与运动逻辑。在车辆行驶过程中，减震的工作行程会随路面起伏不断变化，阻尼油通过活塞上的阻尼孔在上下腔之间流动，产生的阻尼力将冲击动能转化为热能散出，因此外缸体的散热结构设计也十分关键，这款减震的缸体外壁做了细微的散热筋结构，可提升长时间连续工作下的热稳定性，避免阻尼油温度升高后阻尼性能衰减，影响骑行安全。
