双翘滑板支架轮组结构三维设计

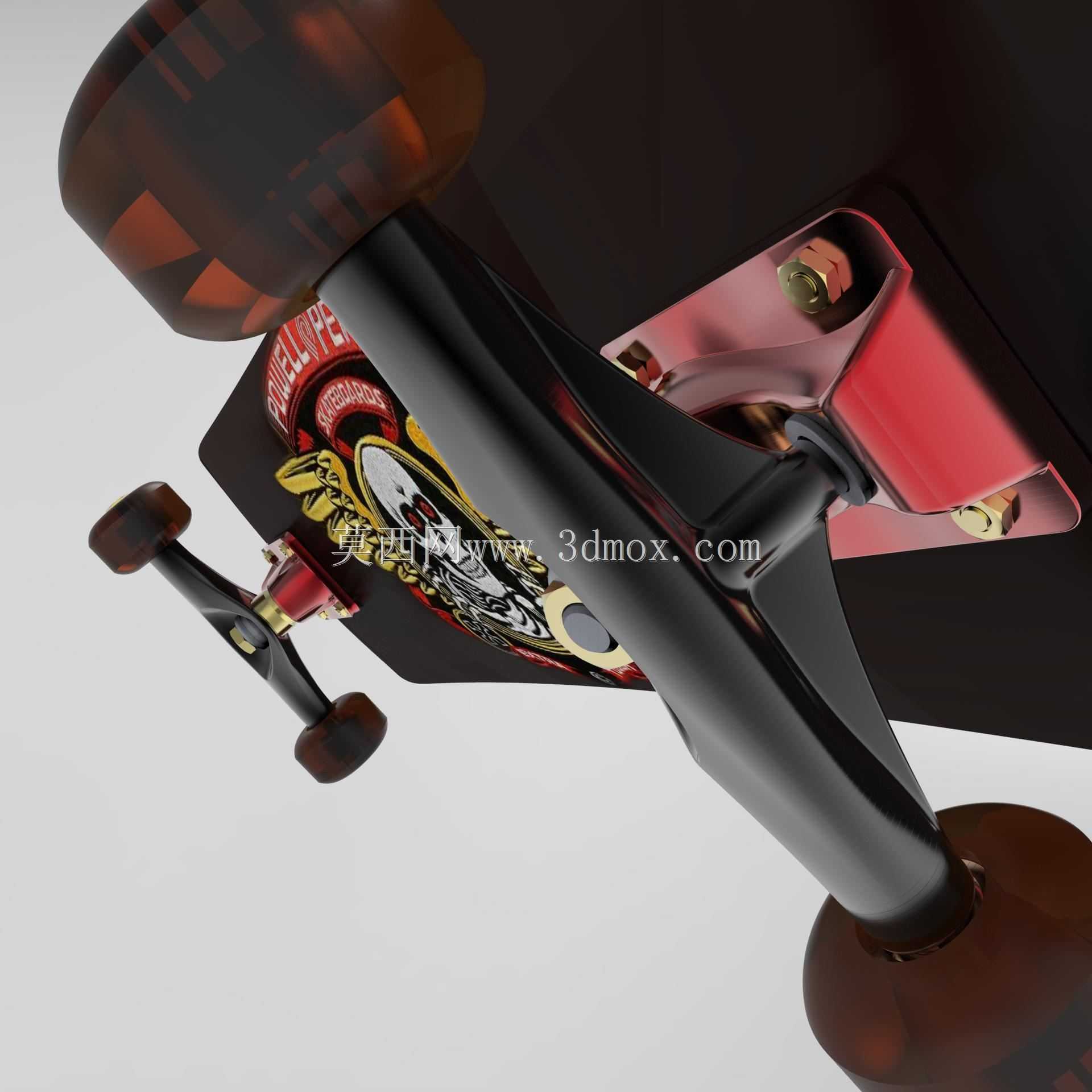

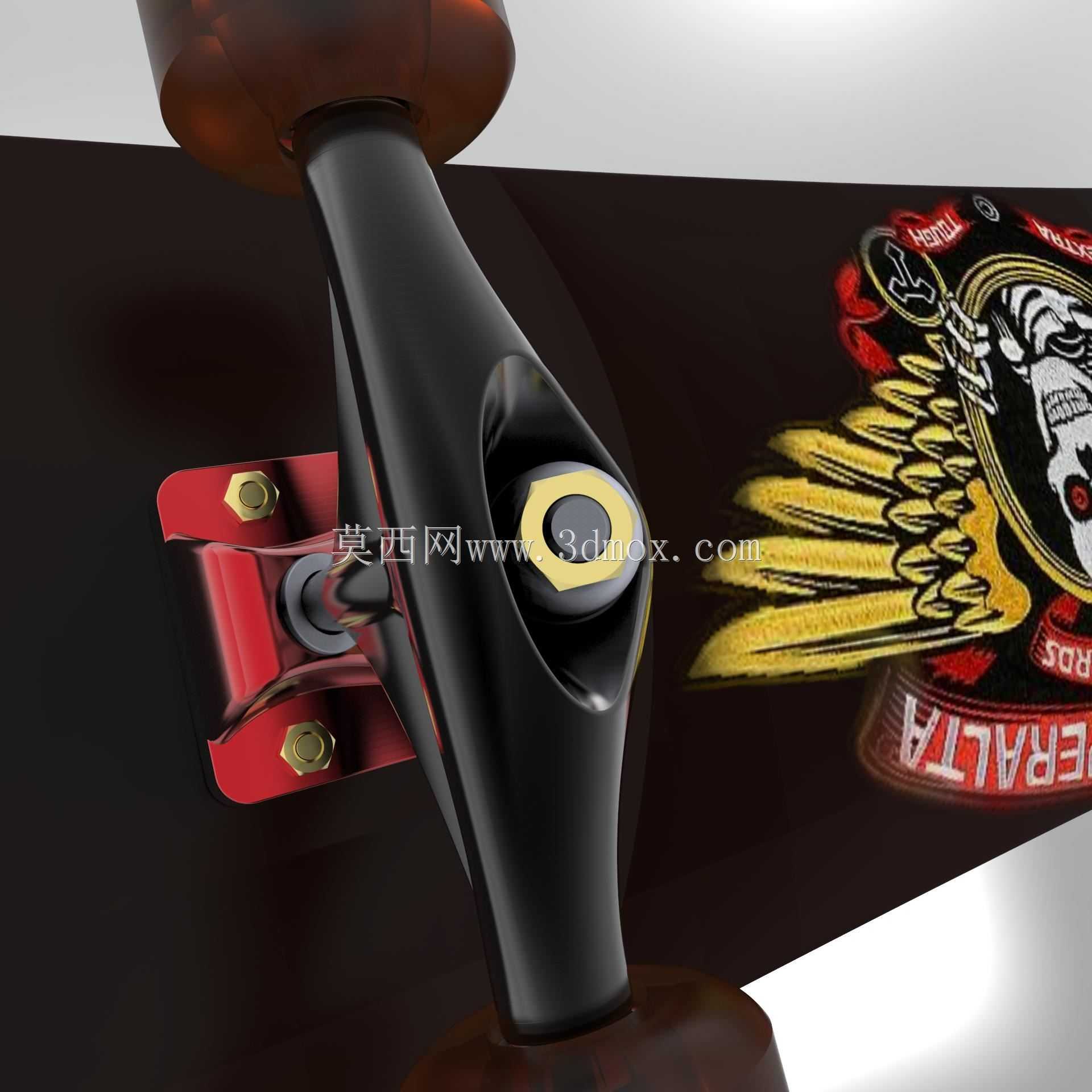

　　本次呈现的滑板结构设计，核心围绕街头滑行、道具动作的实际使用场景展开，整套结构的受力逻辑完全匹配真实滑行中的载荷传递路径。从结构拆分来看，整套系统分为板面、主桥支架、转向缓冲组件、轮组四个核心部分，其中主桥支架采用压铸铝合金的等强度结构设计，支架的基座安装面与板面底部完全贴合，安装孔位按照行业通用的六孔距标准排布，孔位中心距控制在41mm与56mm两个通用规格区间，适配市面上绝大多数量产双翘板面的安装孔位，无需额外打孔即可完成装配。转向缓冲组件采用高弹聚氨酯浇筑的锥柱组合结构，主桥钉贯穿支架中柱与缓冲垫，锁紧螺母的预紧行程预留8mm调节区间，可根据滑行习惯调整转向阻尼——预紧力偏大时转向响应更稳定，适合高速冲坡场景；

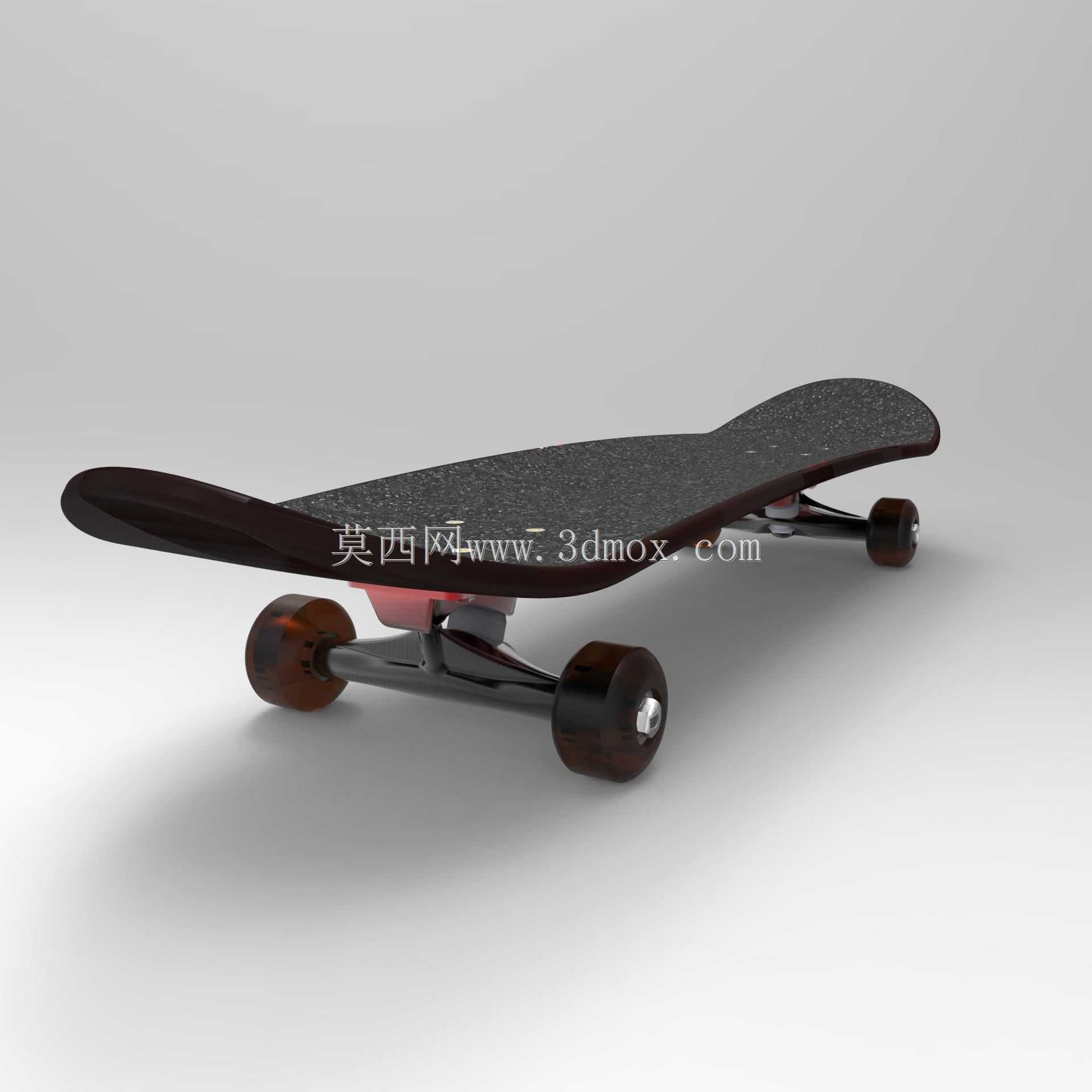

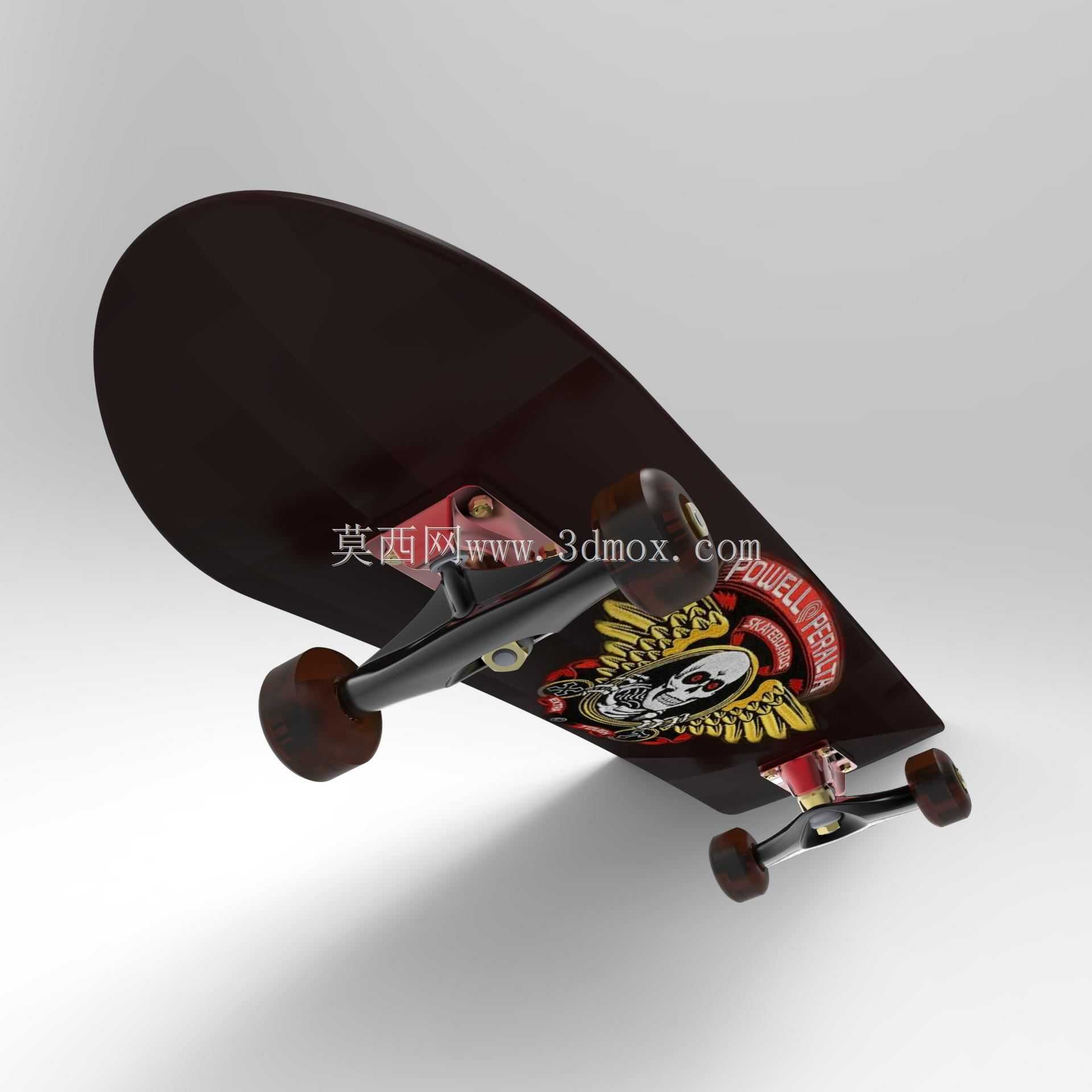

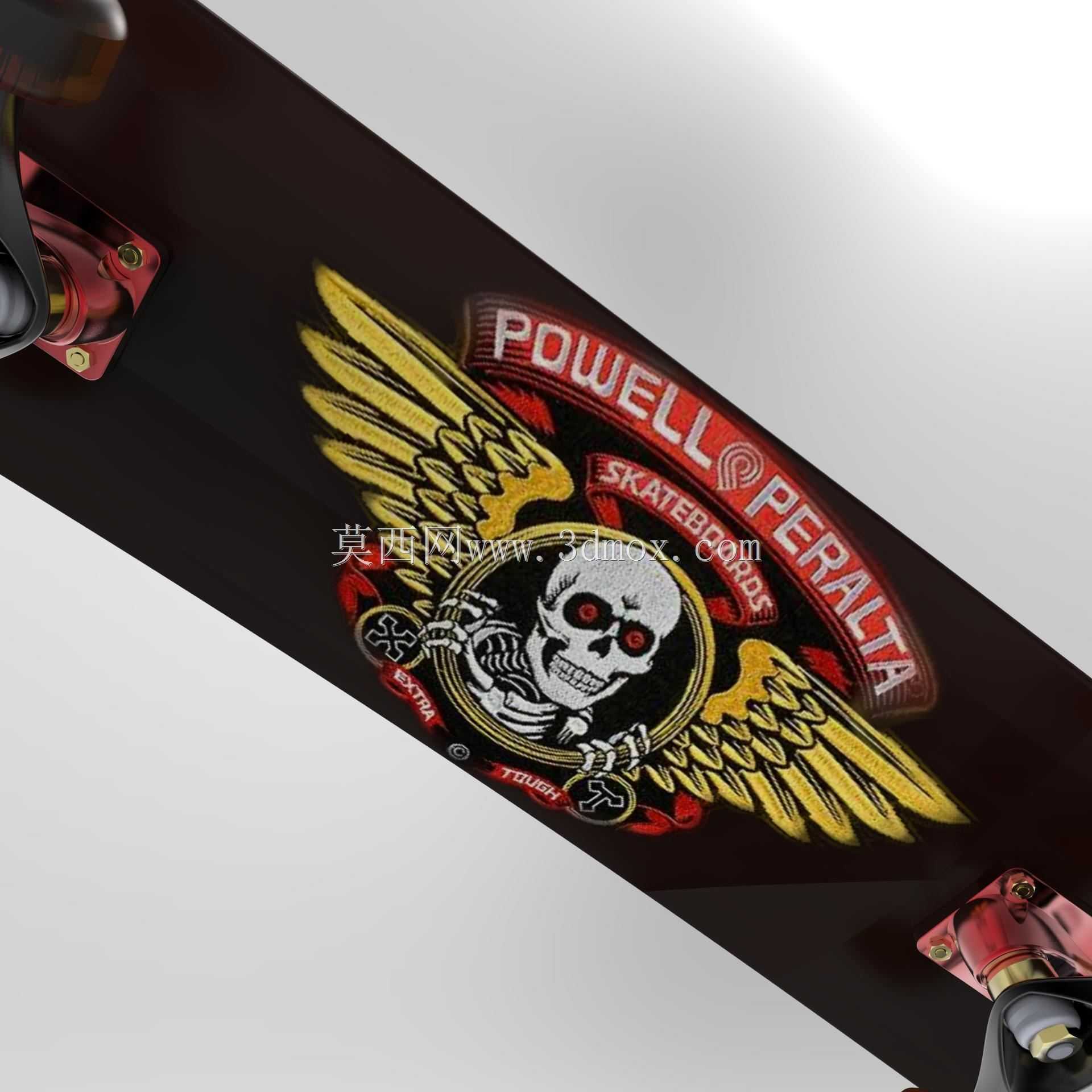

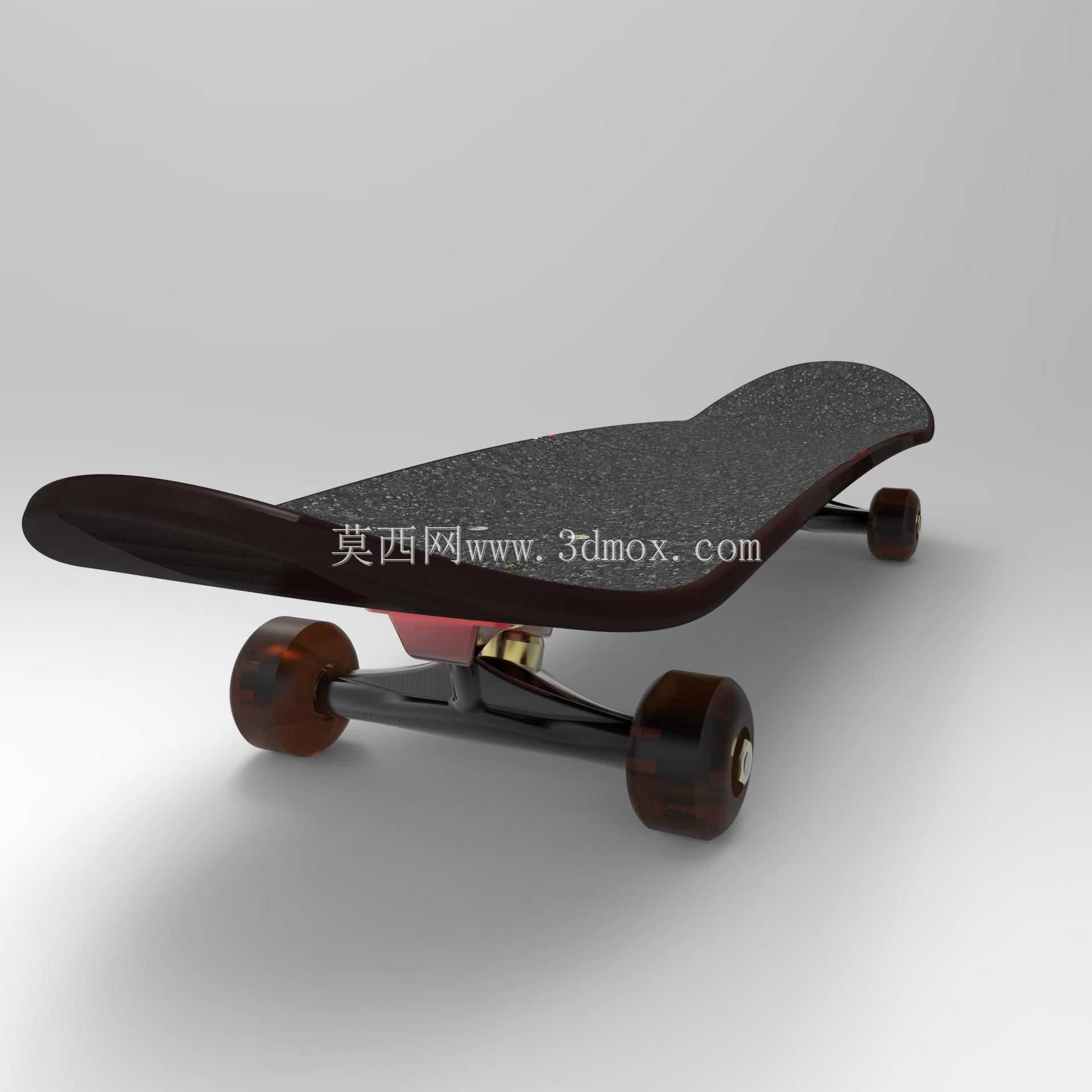

　　预紧力偏小时转向角度更大，适合街式道具的转体、碾磨动作。轮组部分采用大直径高回弹聚氨酯轮，轮径设定为54mm，轮宽34mm，轮芯内嵌高精度深沟球轴承，轴承内孔与支架端轴采用过渡配合，轴端设置卡簧槽，装配后通过轴用卡簧限制轮组轴向窜动，避免高速滑行时轮组脱出。板面部分采用七层枫木冷压的曲面结构，脚窝深度控制在12mm，前后翘的翘起角度为18度，板面边缘做R3的圆弧倒角处理，避免做动作时板边磕碰出现应力开裂，板面底部的图案区域预留0.2mm的凹陷层，适配热转印图案的覆膜厚度，不会因为图案层凸起影响支架安装的平面度。整套结构的安装边界需要注意，支架基座与板面之间需要加装2mm厚的橡胶减震垫，一方面抵消滑行时路面传递的振动，

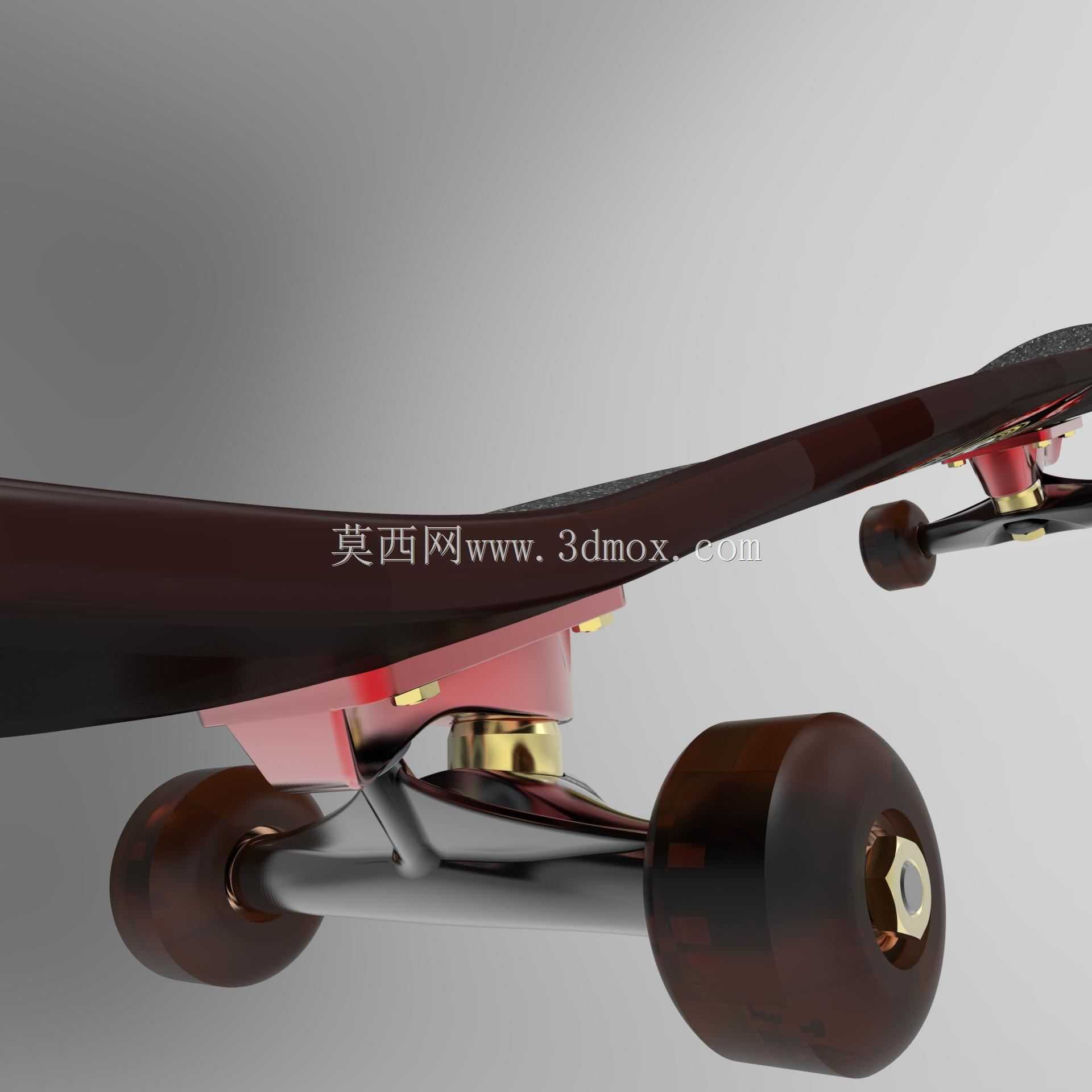

　　另一方面避免金属支架长期挤压木质板面造成安装孔位周围的木材压溃；轮组安装后，轮面与板面底部的最小间隙为18mm，在支架最大转向角度下，轮面不会与板面发生摩擦干涉，满足做Ollie、尖翻等动作时的板面形变空间。从实际使用场景来看，这套结构既适配街头台阶、扶手杆的碾磨动作，支架的H型结构在侧向受力时的形变量控制在0.3mm以内，不会因为侧向载荷过大出现支架断裂；轮组的聚氨酯硬度设定为85A，兼顾柏油路面的滑行减震性与光滑道具面的滑动流畅性，不会因为硬度过高在粗糙路面出现明显震脚，也不会因为硬度过低在碾磨道具时出现卡顿。设计过程中针对桥钉的受力做了专门的校核，主桥钉采用12.9级高强度合金钢材质，螺纹规格为3/8-16UNC，

　　在做落地冲击动作时，桥钉承受的最大瞬时载荷为1200N，远低于材料的屈服强度，不会出现桥钉断裂的风险。轮组的轴承采用双面密封结构，内部填充低温润滑脂，在-10℃到40℃的环境温度区间内都能保持顺畅转动，不会因为低温出现润滑脂凝固导致轮组卡滞。整套结构的所有配合面都做了公差匹配，支架安装面的平面度公差控制在0.1mm以内，保证与板面贴合时不会出现间隙，避免长期使用后安装螺丝松动；轮轴的同轴度公差控制在0.05mm以内，保证轮组转动时不会出现偏摆，滑行时不会出现跑偏的情况。
