模块化立方星卫星主体结构设计方案

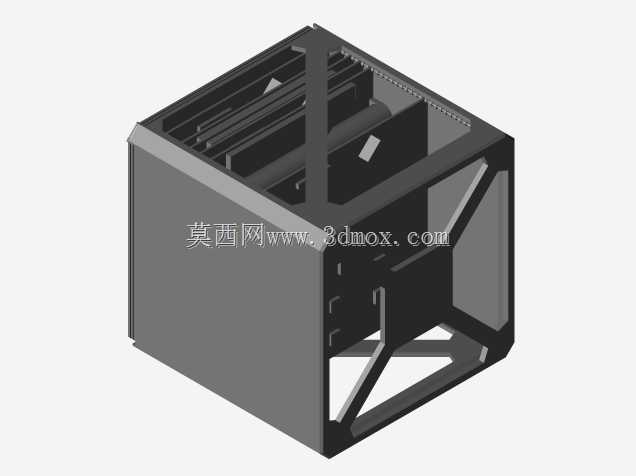

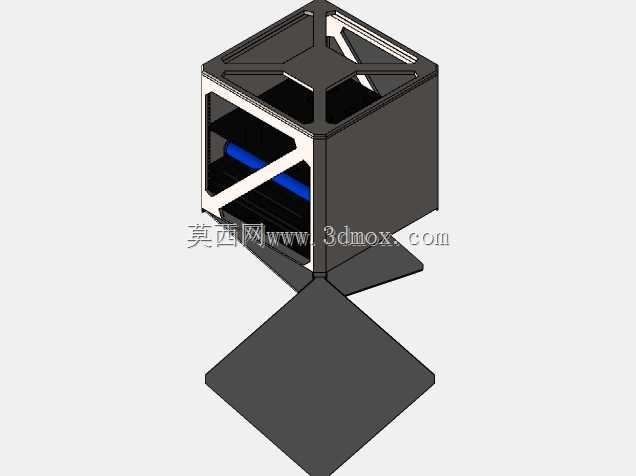

　　本次呈现的立方星结构，主要面向近地轨道微纳卫星的科研、教学及商用探测场景，适配1U到6U规格立方星的搭载发射需求，可作为高校航天专业教学验证载荷、业余无线电通讯卫星、近地环境探测载荷的承载主体，能够兼容主流皮卫星发射的搭载舱接口标准，适配多型商业火箭的拼车发射搭载边界。结构主体采用框架式承载构型，核心承力框架基于三角形稳定拓扑进行筋条布局，相比传统方形框架，在同等截面耗材量的前提下，抗发射阶段过载冲击的结构刚度提升近四成，可承受发射阶段纵向12g、横向8g的过载工况，不会出现框架失稳或连接部位松脱的问题。框架主体选用钛合金作为主承力材料，兼顾结构强度与轻量化需求，整星干重可控制在1.2kg以内，满足6s规格立方星的重量限制要求，

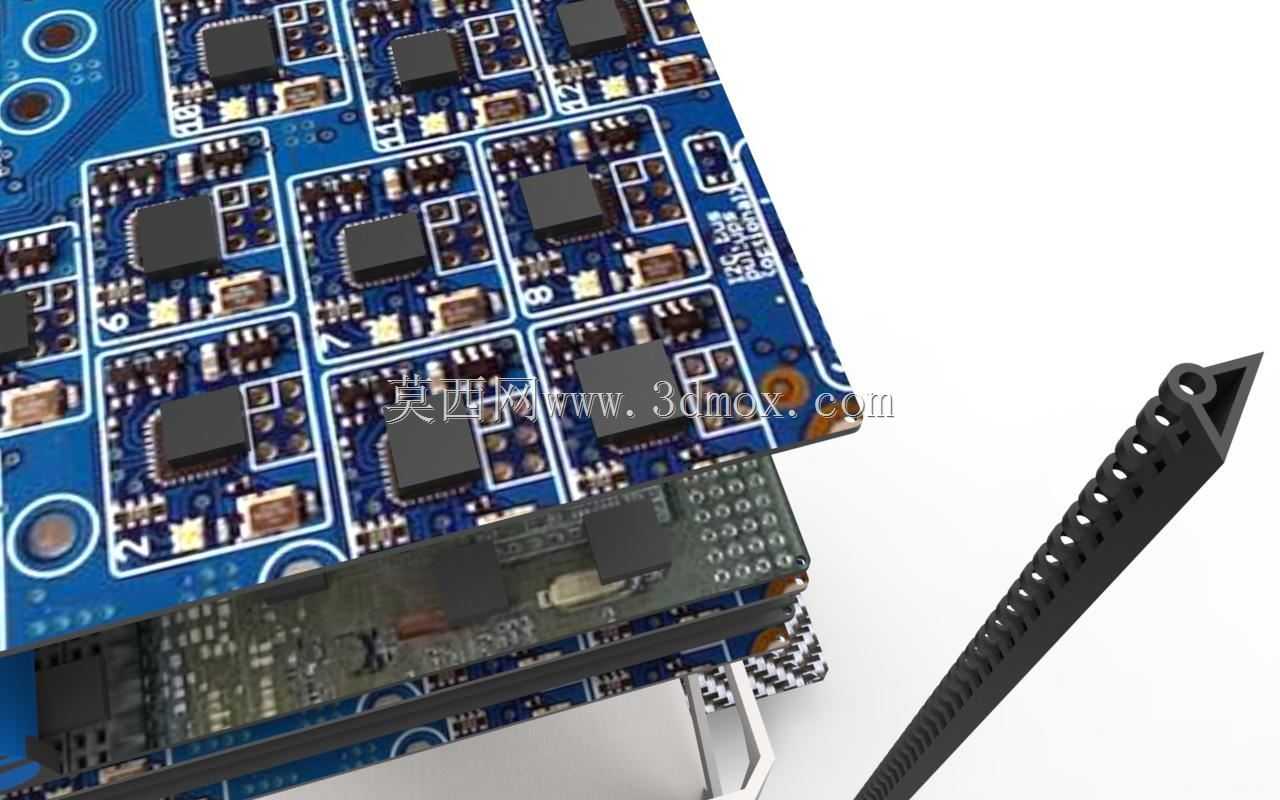

　　外部安装边界严格遵循立方星通用设计规范，长宽方向尺寸偏差控制在0.1mm以内，可直接适配标准的立方星分离机构，无需额外做适配转接结构。在振动抑制设计上，结构在电路板安装底盘与主承力框架之间设置了硅橡胶减振块，可过滤发射阶段箭体传递的高频随机振动，避免星载电路板上的贴片元器件因振动冲击出现虚焊、脱落问题，同时减振块的压缩量预留了1.5mm的变形空间，不会因温度交变出现过约束或约束失效的情况。减振结构的布局避开了星载敏感器的安装基准面，不会影响星敏感器、陀螺等姿态测量部件的安装精度，保证整星姿态控制的基准稳定性。太阳能帆板采用展开式构型，铰接结构与帆板安装底盘做了一体化设计，取消了传统设计中额外的转接支架零件，减少了紧固件的使用数量，

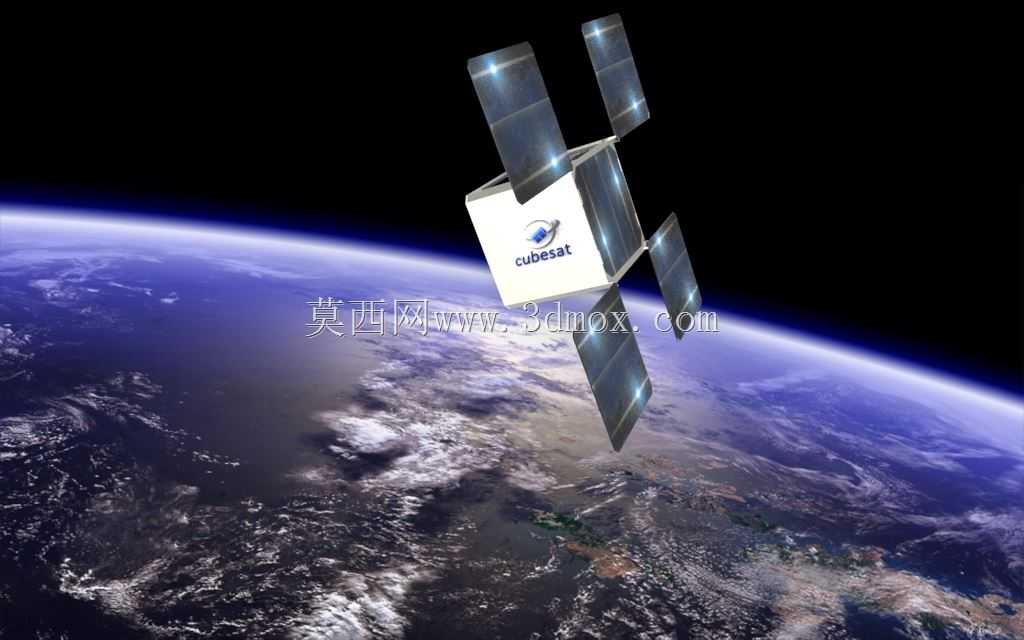

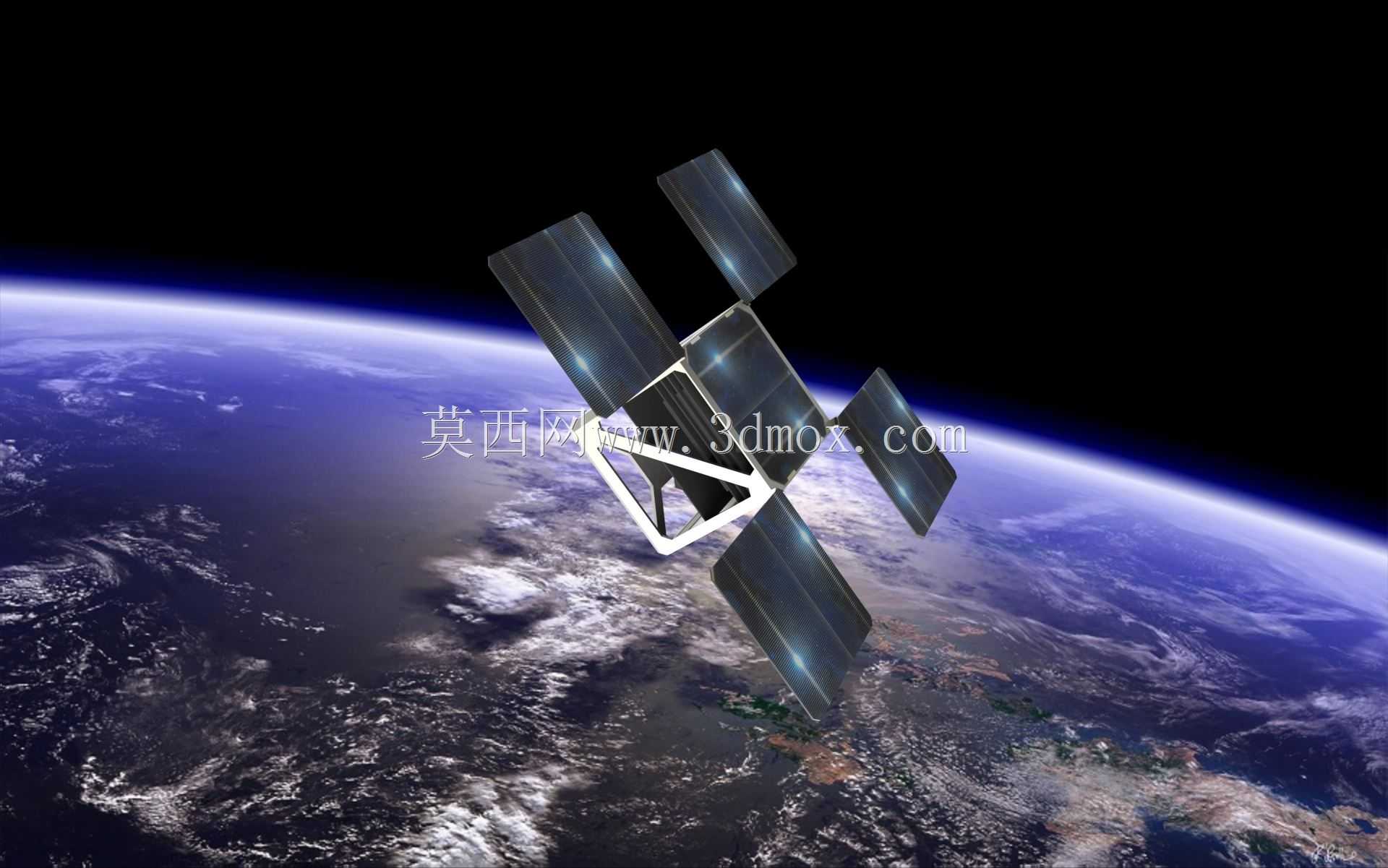

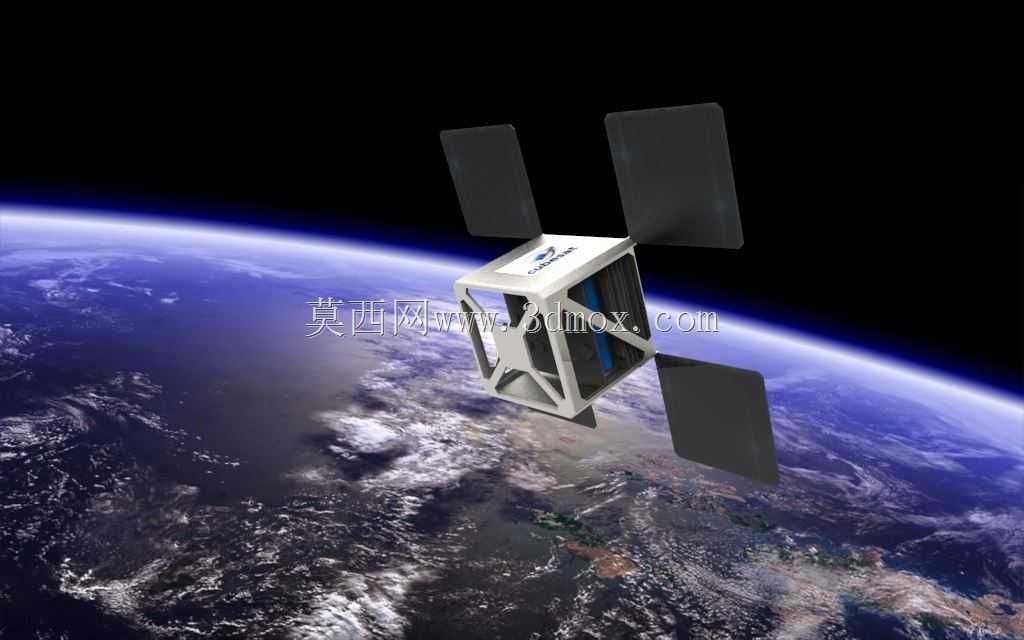

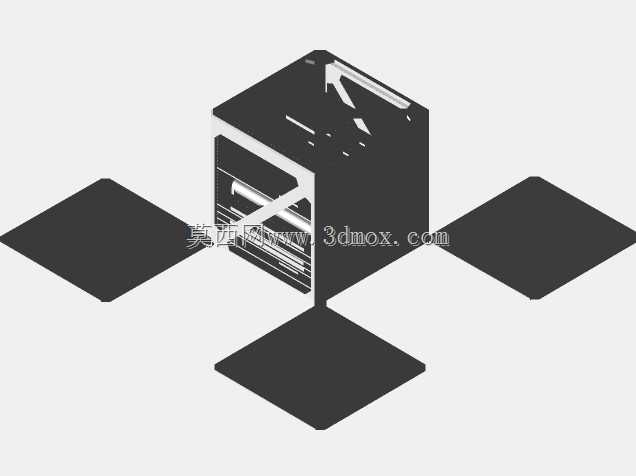

　　既降低了整体结构重量，也减少了装配环节的误差累积。铰接部位采用聚酰亚胺材质的阻尼转轴，可在入轨后依靠帆板自身的储能实现可靠展开，无需额外的火工品或电机驱动装置，降低了帆板展开环节的故障概率。帆板基板采用碳纤维复合材料铺层成型，铺层角度采用0度、90度、±45度交替排布，保证平面度的同时可承受空间温度交变带来的热变形，不会出现帆板翘曲影响受光效率的问题。标准配置下可搭载5块太阳能电池板，若有更高功率需求，可扩展至9块帆板的布局，满足不同功率等级载荷的供电需求，帆板展开后整星的最大包络尺寸控制在分离机构允许的范围内，不会出现入轨后与其他搭载载荷碰撞的风险。结构内部的走线空间做了专门的预留，框架筋条上设置了专门的走线槽，可将电源线、

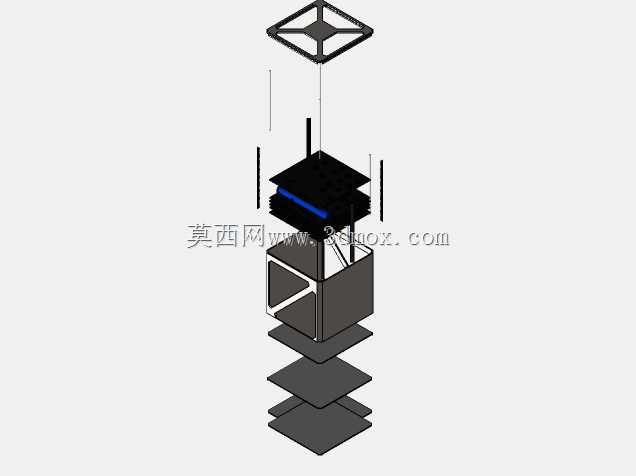

　　信号线沿槽路规整布置，避免线缆在振动过程中出现移位、剐蹭，同时内部的安装板采用分层布局，层间距预留了足够的接插件插拔空间，方便星载计算机、通讯模块、电源模块、载荷模块的快速装配与调试，每个安装层都设置了统一的安装孔位标准，可兼容市面上主流的商用立方星功能模块，无需对结构做二次打孔修改。热设计方面，框架上的筋条间隙预留了专门的散热通道，星载设备工作产生的热量可通过框架的金属接触面快速传导到外部蒙皮，再辐射到宇宙空间，避免局部热量堆积导致元器件超温工作，同时结构表面做了阳极氧化处理，调整表面发射率与吸收率的比值，适配近地轨道的热环境，减少温度交变对结构尺寸精度的影响。整星的装配流程采用模块化设计，所有连接部位都采用标准规格的紧固件，装配过程无需专用工装，单星总装时间可控制在4小时以内，适合批量生产与快速迭代，可满足星座组网阶段的快速制造需求。结构的力学接口、电气接口都遵循通用立方星标准，可直接替换同规格的传统立方星结构，无需对星载设备做定制化修改，降低了整星的研发与制造成本。
