板端边缘安装SMA内螺纹射频连接器

　　做射频板卡设计的工程师对SMA接口肯定不陌生，这次做的这款边缘安装型内螺纹SMA，是专门针对PCB板边布设射频通路的场景优化的结构，和常规直插或者法兰安装的SMA有很明确的场景适配差异。先从实际使用场景说，这类连接器最常出现在无线通信模块、射频测试治具、小型化基站前端、手持射频终端的板卡上，尤其是当PCB板的边缘需要直接引出射频信号，不想在板内占用过多布线空间，也不想额外做转接结构的时候，这种贴板边缘安装的结构优势就很明显——不需要在PCB上开过大的安装孔，引脚直接顺着板边焊盘布设，信号路径短，能减少不必要的驻波损耗。

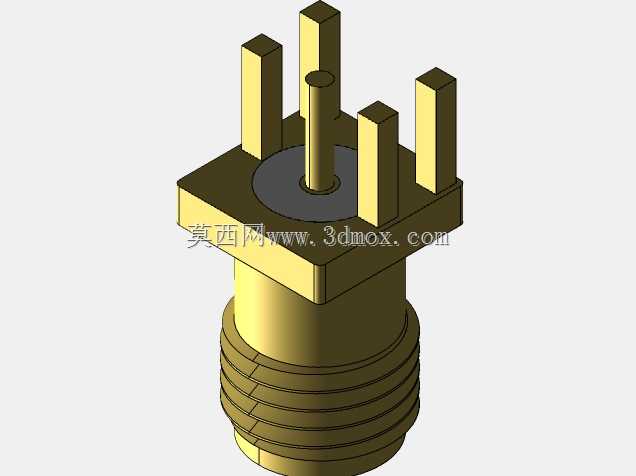

　　从功能特性上看，这款是标准SMA内螺纹接口，适配常规SMA公头的外螺纹接头，接口端的螺纹段长度符合通用SMA接口的啮合尺寸，能保证和常规测试线缆、天线接头的可靠连接，内导体的插针尺寸匹配标准SMA接口的插合公差，不会出现插接过松或者过紧卡滞的问题。和板端连接的部分，四个固定引脚从方形底座的四个角垂直引出，刚好卡在PCB板边的对应焊盘位置，焊接之后四个引脚同时起到机械固定和接地的作用，中间的信号引脚直接和PCB上的射频微带线对接，整个信号通路从内导体到板上走线的过渡段做了阻抗匹配的结构考量，底座下方的介质隔离层把信号引脚和接地底座隔开，保证50Ω的标准阻抗特性，满足DC到6GHz频段内的射频信号传输要求。

　　设计的时候首先要卡准安装边界，底座的安装面尺寸是6.5mm×6.5mm，这个尺寸是经过多轮板卡布局验证的，既不会因为底座过小导致焊接后机械强度不足，也不会因为尺寸过大占用板边过多的布局空间，刚好适配常用的1.6mm板厚的PCB——四个固定引脚的伸出长度刚好能穿过PCB对应的焊盘孔，过波峰焊或者手工焊接的时候，焊锡能顺着引脚缝隙充分浸润，保证接地可靠性。中间信号引脚的位置做了偏心？不对，是刚好对准板边微带线的中心位置，引脚直径和微带线的线宽做了匹配，减少信号传输过程中的阻抗不连续点。边缘安装的结构设计，特意把底座的一个侧面做成和PCB板边齐平的定位面，装配的时候只要把这个面贴紧PCB的裁切边，就能快速对准所有焊盘位置，不需要额外做定位治具，能提升SMT或者手工焊接的装配效率。

　　很多工程师选SMA的时候容易忽略安装方式对信号的影响，常规的垂直安装SMA是从PCB板面垂直插入，信号要从板面垂直转接到板内走线，在高频段容易产生额外的辐射损耗，而这种边缘安装的结构，信号引脚是顺着PCB走线方向引出的，信号路径没有直角转弯，过渡更平滑，在3GHz以上的频段使用时，驻波比表现比常规垂直安装的同规格连接器更好。另外四个角的固定引脚除了机械固定之外，还形成了一个半包围的接地结构，能对中间的信号引脚起到一定的屏蔽作用，减少板上其他数字信号对射频通路的干扰，这一点在数模混合的射频板卡上尤其实用。

　　结构细节上，接口段的螺纹做了标准的牙型处理，啮合的时候能提供足够的锁紧力，日常插拔测试线缆的时候不会出现连接器被从板上扯下来的情况，底座和螺纹段之间的台阶结构做了圆角过渡，避免加工的时候出现应力集中，也能减少装配时的锐边划伤风险。内导体和介质层的配合公差控制在合理范围内，不会因为温度变化出现内导体松动导致的接触不良问题，满足工业级温度范围内的使用可靠性。在做三维建模的时候，所有配合尺寸都按照通用SMA连接器的行业标准设定，安装孔位、引脚间距、接口尺寸都能直接对应实际选型的物料，导入到PCB结构设计文件里的时候，不需要额外调整尺寸就能直接用来做板框避让和焊盘设计，能减少结构设计阶段的反复核对工作量。

　　实际选型的时候要注意，这类边缘安装的SMA因为是贴板边安装，PCB板边的裁切公差要控制在±0.1mm以内，不然会出现装配错位的问题，另外焊接的时候要注意四个接地引脚的焊锡量均匀，避免因为焊锡堆积导致底座倾斜，影响接口的对接精度。这款结构的设计初衷就是解决小尺寸射频板卡板边信号引出的痛点，在保证标准SMA接口通用性的前提下，尽可能压缩安装占用的空间，同时优化信号传输路径的阻抗连续性，兼顾机械可靠性和射频性能，不管是做量产的通信模块，还是做实验室的射频测试板，都能适配对应的安装需求。
