板端边缘安装SMA公头射频连接器结构

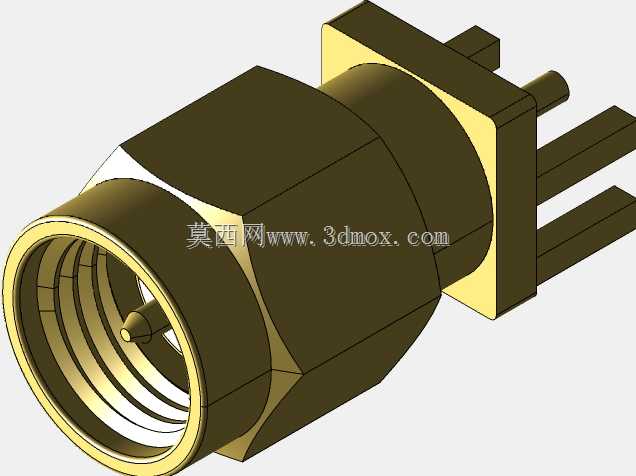

　　在射频通讯链路的板级互联场景里，边缘安装型SMA公头是高频信号进出设备腔体的核心转接部件，这类接头常布置在通讯设备金属壳体的侧壁开孔位置，直接焊接在PCB板的边缘区域，不需要额外占用PCB板的中部布线空间，能大幅压缩高频信号从板载走线到外部同轴电缆的传输路径长度，减少信号在转接段的驻波损耗。不同于常规直插或贴装在PCB板面的SMA接头，这款边缘安装结构的固定法兰采用6.5mm×6.5mm的方形基座设计，安装时法兰面贴合设备壳体的内壁或者PCB板的侧边定位面，三个插针沿垂直于接头轴线的方向伸出，直接对应PCB边缘预留的焊盘孔位，插针的排布间距匹配常规射频板的布线间距，焊接后插针既承担信号与接地的导通作用，也能对接头本体形成机械固定，

　　避免外部插拔同轴电缆时的作用力直接传递到焊盘上造成焊盘脱落。从结构设计逻辑来看，接头的外导体采用六角加圆柱的组合外形，六角段是为了给装配扳手提供受力位，在和外部SMA母头对接拧紧时，不需要额外夹持接头本体，只需要用开口扳手卡住六角段就能施加标准拧紧力矩，避免接头随拧紧力矩转动拉扯PCB上的焊点；外导体前端的内螺纹段严格匹配SMA系列接头的标准螺纹规格，内部的内导体插针采用台阶式结构，插针的突出长度、直径都符合射频同轴连接器的阻抗匹配要求，能保证和对接母头的内导体可靠接触，同时在接口处形成连续的50欧姆阻抗过渡，减少信号反射。接头的法兰基座和外导体采用一体化加工结构，法兰的厚度经过针对性设计，既能在安装时提供足够的支撑强度，

　　也不会因为法兰过厚导致PCB边缘和壳体之间出现装配间隙，法兰上没有额外设计螺丝安装孔，完全依靠三个插针的焊接强度实现固定，这种设计适合空间紧凑的小型通讯设备，比如手持射频终端、小型信号采集模块、嵌入式无线通讯板卡等场景，这类设备内部空间有限，没有多余位置布置螺丝固定位，依靠插针焊接的固定强度完全可以满足日常使用中的插拔受力要求。在实际选型和建模过程中，需要重点关注接头的安装边界尺寸：接头沿轴线方向的总长度要匹配设备壳体侧壁到PCB板边缘的距离，避免接头前端突出壳体长度不足导致外部电缆无法正常对接，或者突出过长影响设备的整体外形尺寸；三个插针的伸出长度要匹配PCB板的厚度，插针穿过PCB焊盘后预留的焊锡长度控制在1mm左右，

　　既保证焊接可靠性，也不会因为插针过长和设备内部其他器件发生干涉；接头外导体的最大外径要和壳体上的开孔尺寸匹配，开孔直径比外导体外径大0.2mm左右，既方便装配时的对位调整，也不会因为间隙过大导致壳体屏蔽效能下降。另外，这类边缘安装SMA公头的内导体和外导体之间采用聚四氟乙烯介质填充，建模时需要注意介质段的长度和直径，这部分尺寸直接决定了接头的阻抗特性，不能随意改动，否则会导致整个射频链路的驻波比超标，影响信号传输质量。在PCB布局时，接头的信号针对应的板载走线需要做50欧姆阻抗控制，接地插针周围要布置足够的接地过孔，保证外导体和PCB地平面的可靠连接，减少信号的对外辐射和外界干扰的耦合。不同于穿墙式SMA接头需要在壳体外侧用螺母固定，这款边缘安装结构完全从PCB侧完成装配，生产时可以先将接头插针对位插入PCB焊盘，过波峰焊或者手工焊接完成固定，之后再将整个PCB组件推入设备壳体，让接头前端从壳体的预留开孔穿出，装配工序更简单，适合批量生产的小型通讯产品。在结构强度设计上，外导体和法兰的连接位置做了圆角过渡，避免应力集中，在受到外部侧向力时，应力会沿着圆角分散到整个法兰面，不会在连接位置出现断裂；插针和外导体内部的固定部分采用压接结构，保证插针不会在插拔力作用下出现轴向窜动，维持内导体和外导体之间的相对位置精度，保证阻抗的一致性。
