全金属手动订书机结构设计方案

　　日常办公场景中，纸质文件的临时装订是高频刚需操作，这款全金属结构的手动订书机，正是针对常规办公装订、文档整理、轻型物料装订场景设计的手动装订器具，可适配常规办公订书钉，完成单份20页以内标准A4复印纸的装订作业，也可用于软质包装、薄皮革、标签吊牌等轻型物料的穿透装订，适配桌面固定工位、外勤文档整理、小型文印门店等多类使用场景。

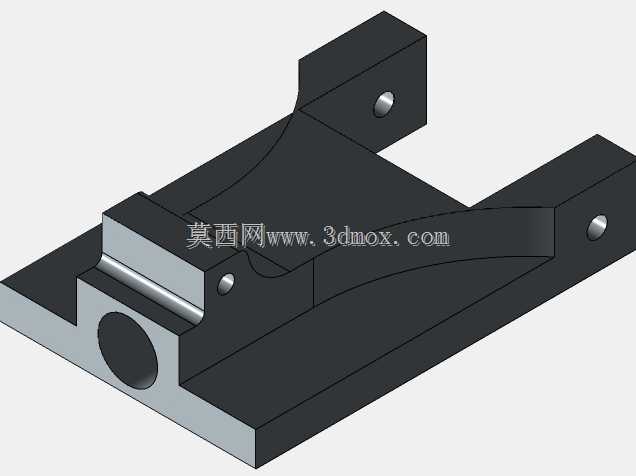

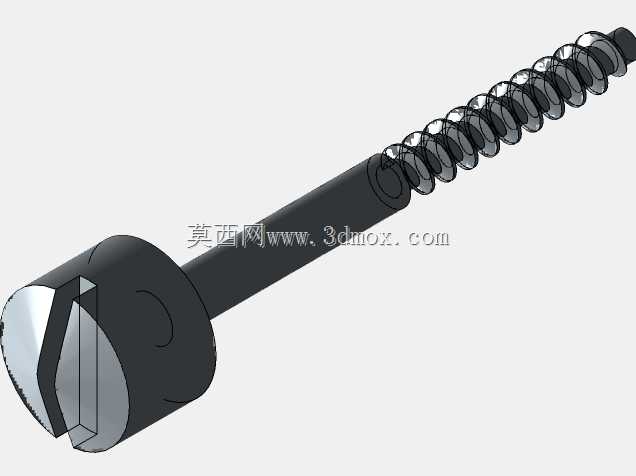

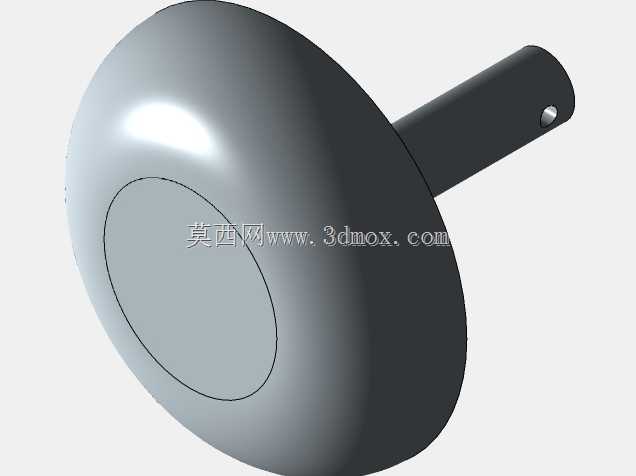

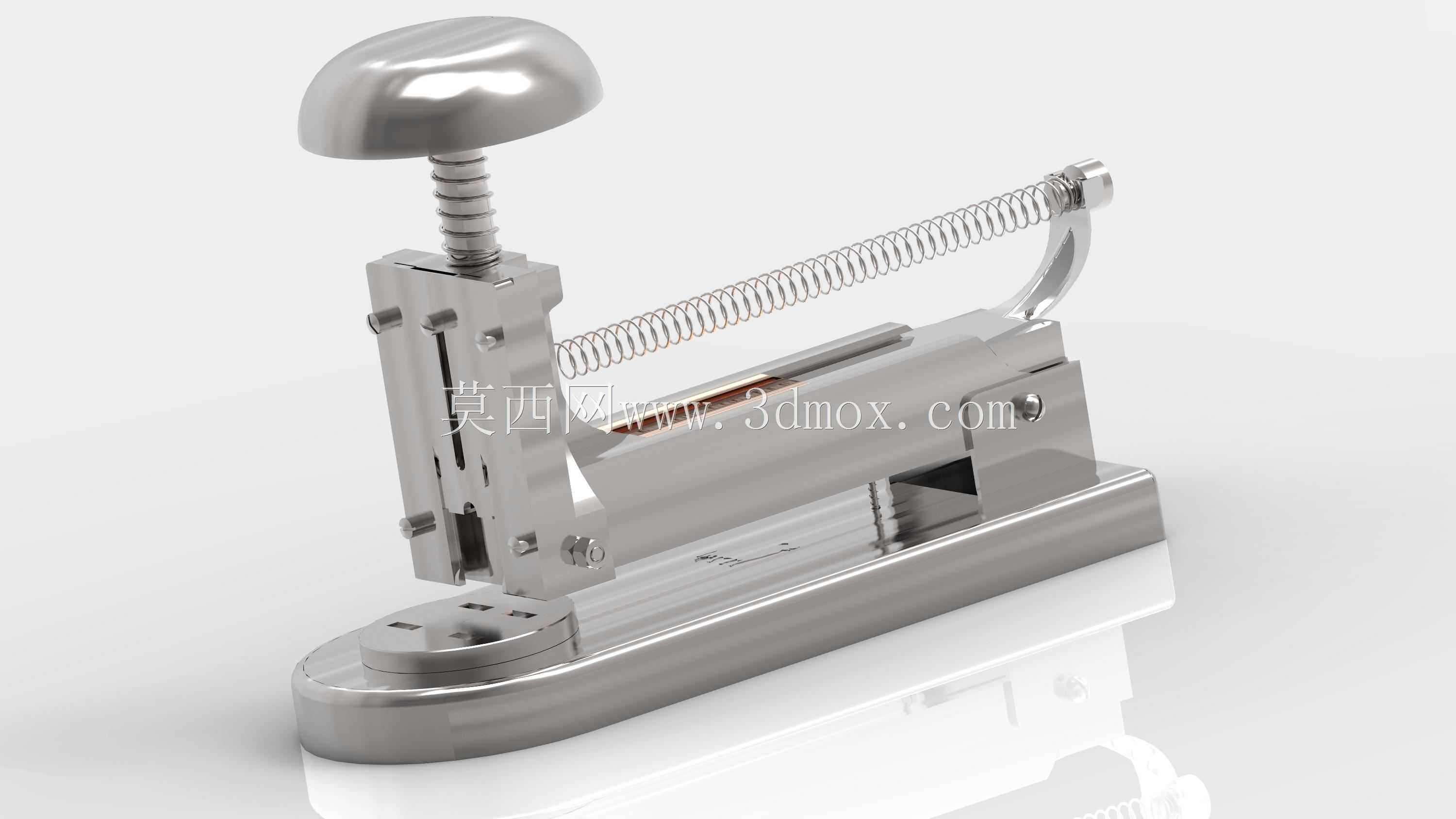

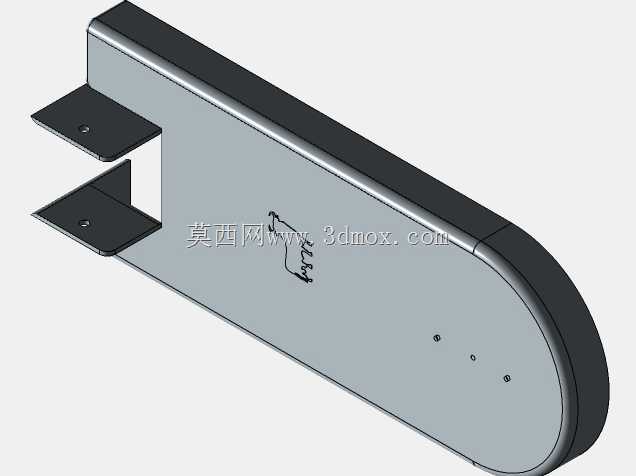

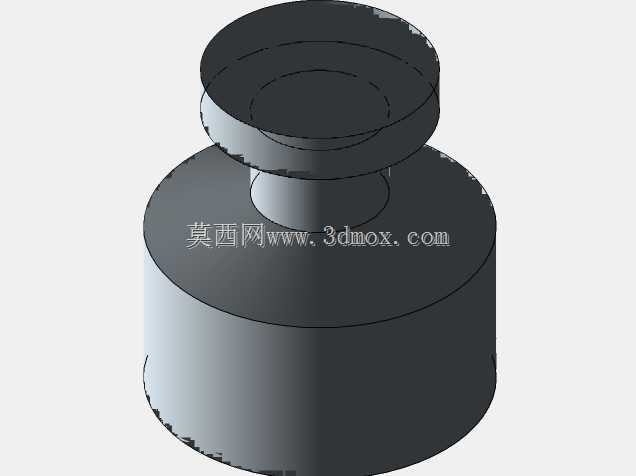

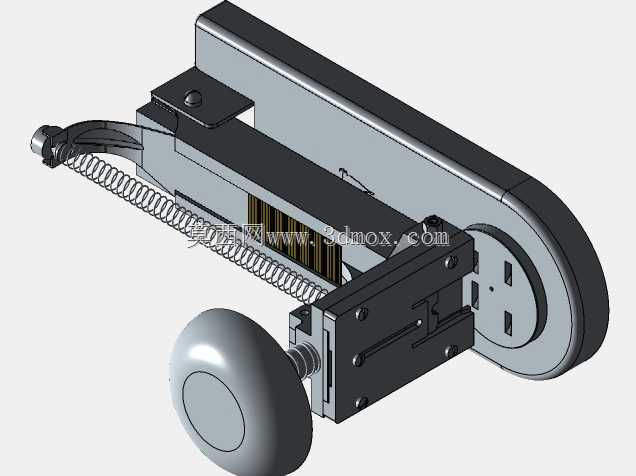

　　从结构设计逻辑来看，这款订书机采用经典的杠杆施力结构搭配弹簧复位组件，整体底座采用一体化压铸成型的金属基座，底部预留平整安装接触面，可直接放置于水平桌面使用，无需额外固定结构，整体外形长度控制在160mm左右，基座宽度约45mm，压合状态下整体高度约70mm，抬起压柄后的最大高度约120mm，占用桌面空间极小，符合常规办公文具的尺寸边界，不会挤占桌面文件、键盘等物品的摆放空间。顶部的半球形压柄采用圆弧曲面设计，完全贴合手掌施力时的接触形态，避免长时间按压使用时的硌手问题，压柄下方连接的传动螺杆与冲压头采用同轴度公差控制在0.1mm以内的装配设计，保证压合过程中冲压头始终垂直向下运动，不会出现偏斜导致的订书钉弯折、装订错位问题。

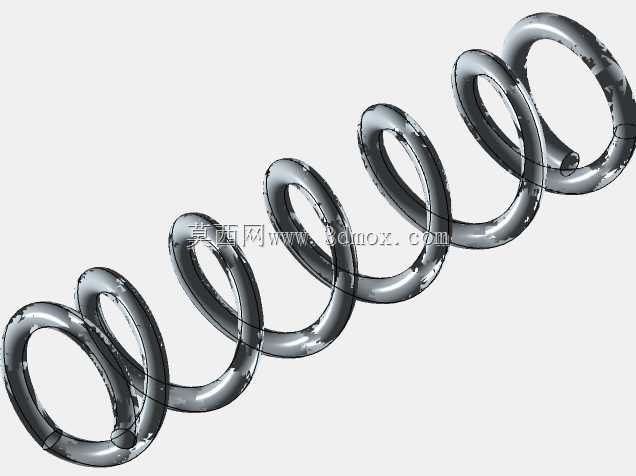

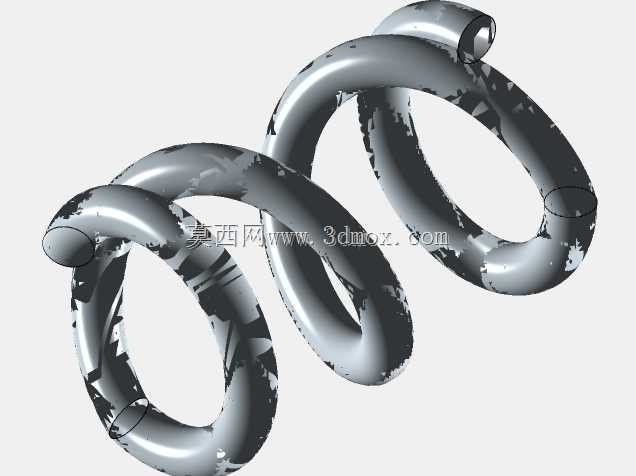

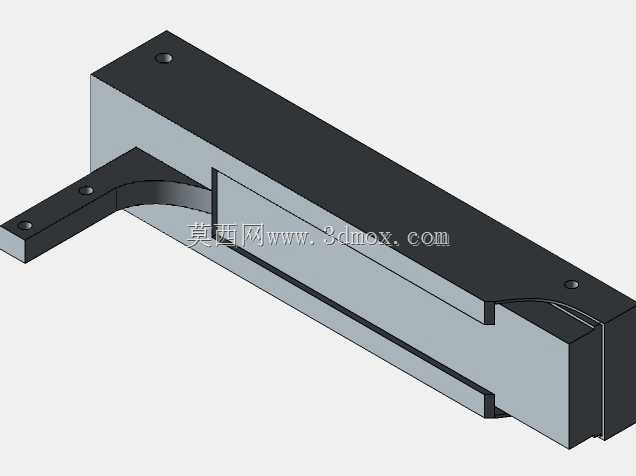

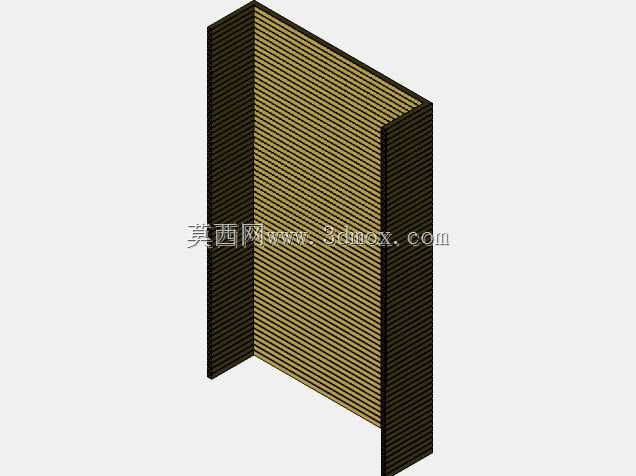

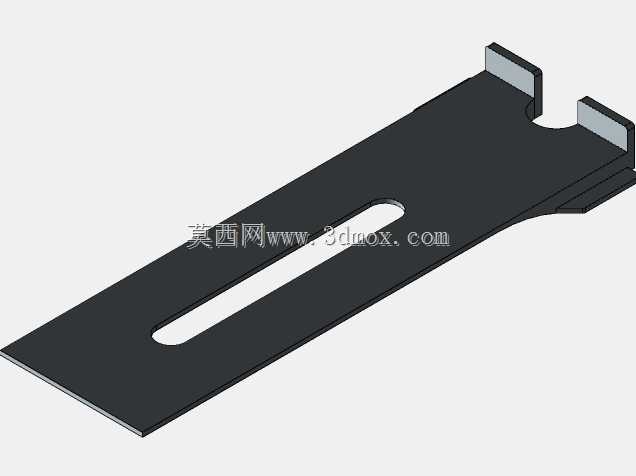

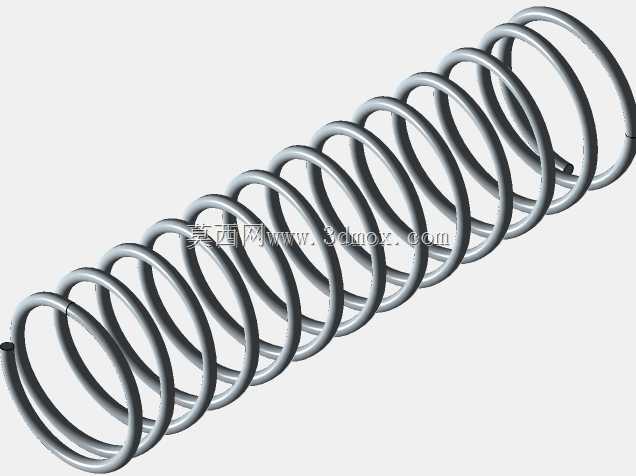

　　传动部位的复位弹簧采用圆柱螺旋压缩弹簧设计，弹簧线径、节距经过反复调校，既保证压合施力时的手感反馈适中，不会出现施力过大导致的手部疲劳，也能保证压合完成后压柄可自动回弹至初始位置，无需手动抬起复位，提升连续装订作业的操作效率。钉道部分采用可拆卸式的金属槽道设计，可兼容常规24/6、26/6等通用规格的办公订书钉，装填订书钉时只需按压钉道尾部的卡扣即可抽出钉道，操作逻辑简单，无复杂拆装结构，普通使用者无需查阅说明即可完成订书钉装填。钉道前端的出钉口设置有导向限位结构，可保证订书钉在被冲压推出时始终保持垂直姿态，穿透纸张后在底座的钉槽配合下完成标准的内弯折定型，保证装订后的书钉平整，不会出现翘边、刮纸的问题。

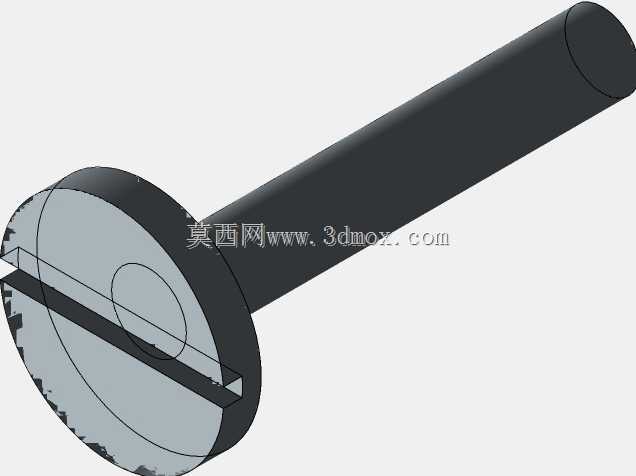

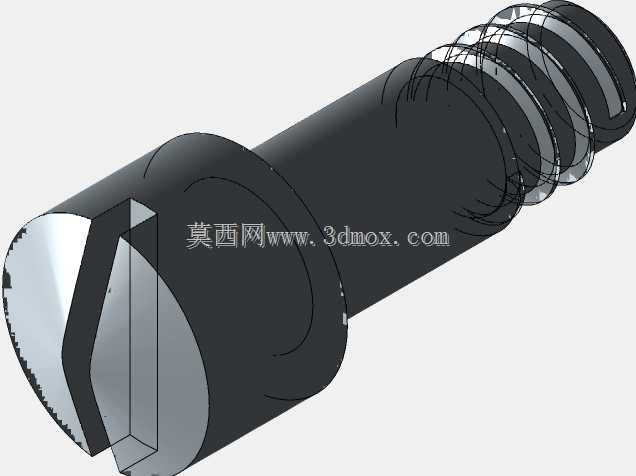

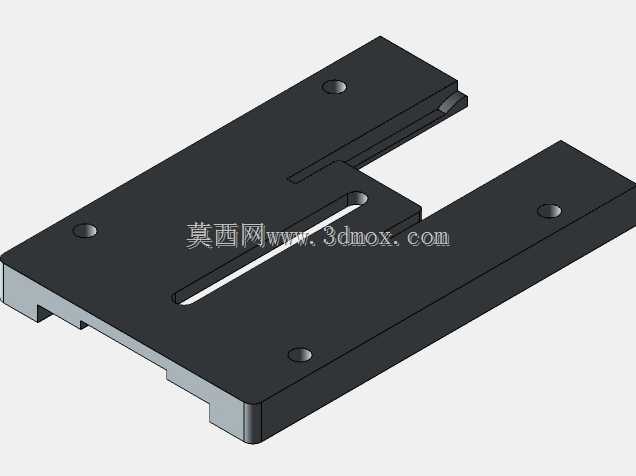

　　底座上的装订定位槽设置有两个档位的深度标识，分别对应常规文件的边距装订、角落斜向装订的定位需求，使用者可根据装订需求将纸张抵靠在定位槽处，保证每次装订的边距一致，整份文件装订后书钉位置整齐统一，不会出现装订位置参差不齐的问题。整体结构的连接部位均采用微型销轴与螺丝紧固，无易损的塑料卡扣结构，所有受力部件均采用金属材质加工，长期反复使用后不会出现结构开裂、变形的问题，使用寿命远高于常规塑料材质的订书机。

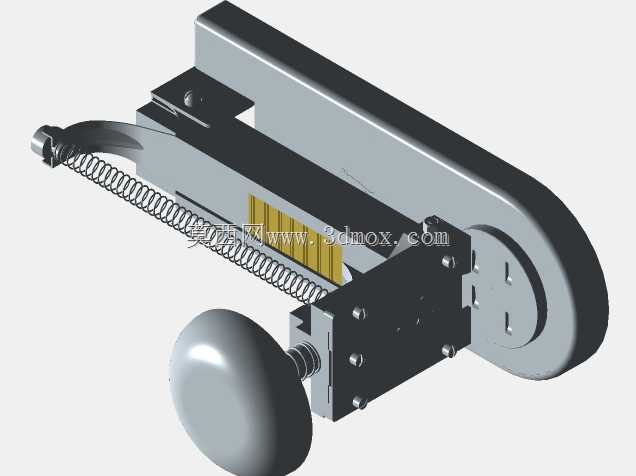

　　从建模细节来看，这款模型完整还原了所有零部件的装配关系，包括压柄与传动杆的螺纹连接结构、弹簧的两端固定位、钉道与基座的滑动配合结构、冲压头与钉道的间隙配合尺寸、底座钉槽的弯折成型结构，所有运动部件的活动行程均按照实际产品的运动范围做了约束，可直接用于结构验证、产品改型设计参考，也可用于办公文具类产品的渲染展示、电商详情页制作等场景。在实际生产适配中，这款结构的零部件加工工艺成熟，基座、压柄、钉道等金属部件可采用压铸、冲压工艺批量加工，销轴、弹簧、紧固螺丝均为标准五金件，整体装配工序简单，无需复杂的专用工装即可完成整机组装，量产成本可控，同时金属质感的外观也更适配高端办公场景的审美需求，相比塑料材质的订书机更具质感，也更耐摔耐磕碰，适合高频使用的办公场景。
