户外模块化集成公共卫生间舱体结构

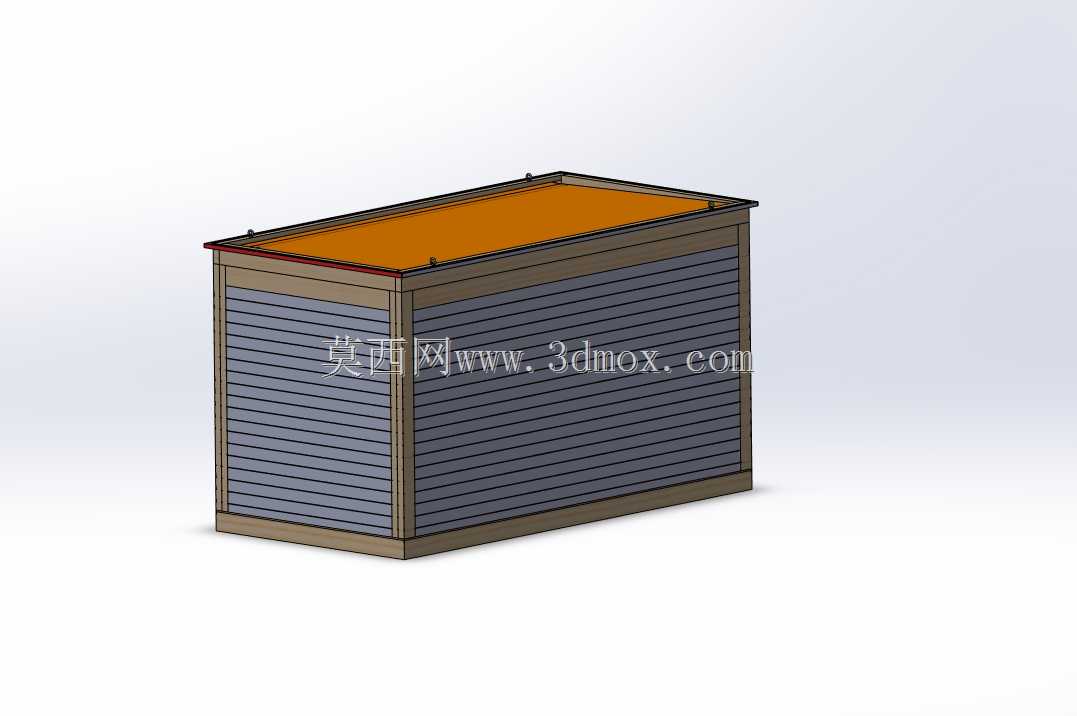

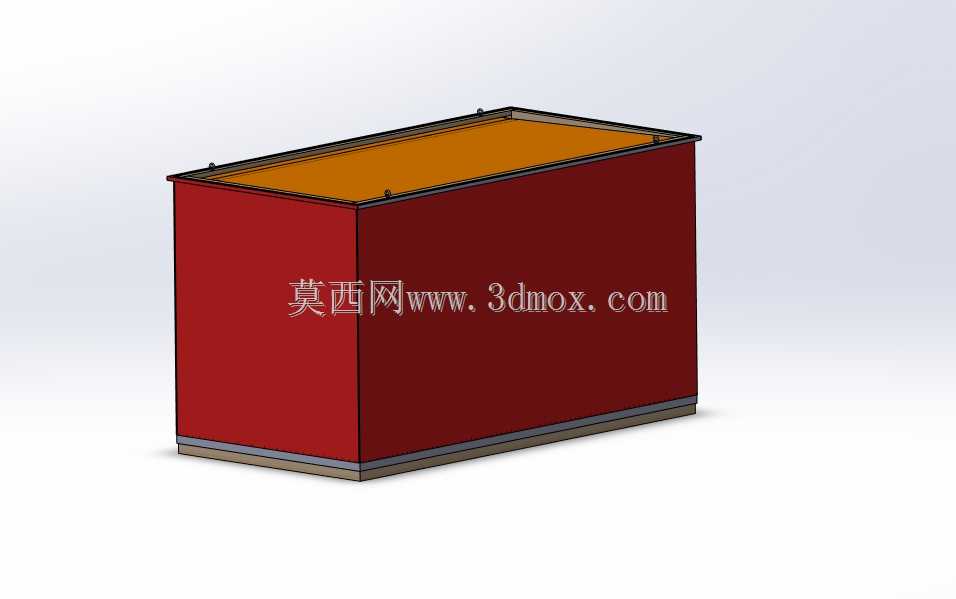

　　这款户外模块化公共卫生间舱体，主要面向景区临时配套、户外活动场地、滨海休闲区、工地临时驻点等场景的公共卫生需求设计，整体采用预制装配式结构，所有构件在工厂完成预制加工后，可通过平板车辆整体运输至现场，仅需完成底部固定、给排水管线接驳即可投入使用，无需现场大规模砌筑施工，大幅缩短现场施工周期，适配各类需要快速布设公共卫生设施的场地。从结构设计层面来看，舱体整体采用方钢焊接主框架作为受力承载结构，外部围护板材选用夹芯彩钢板，板材芯层为高密度阻燃保温材料，既可以隔绝户外高温传导，避免夏季舱内温度过高，也能在低温环境下减少舱内热量流失，适配不同气候区域的户外使用需求。底部采用防腐木材质的垫高基座，基座高度预留150mm的架空间隙，

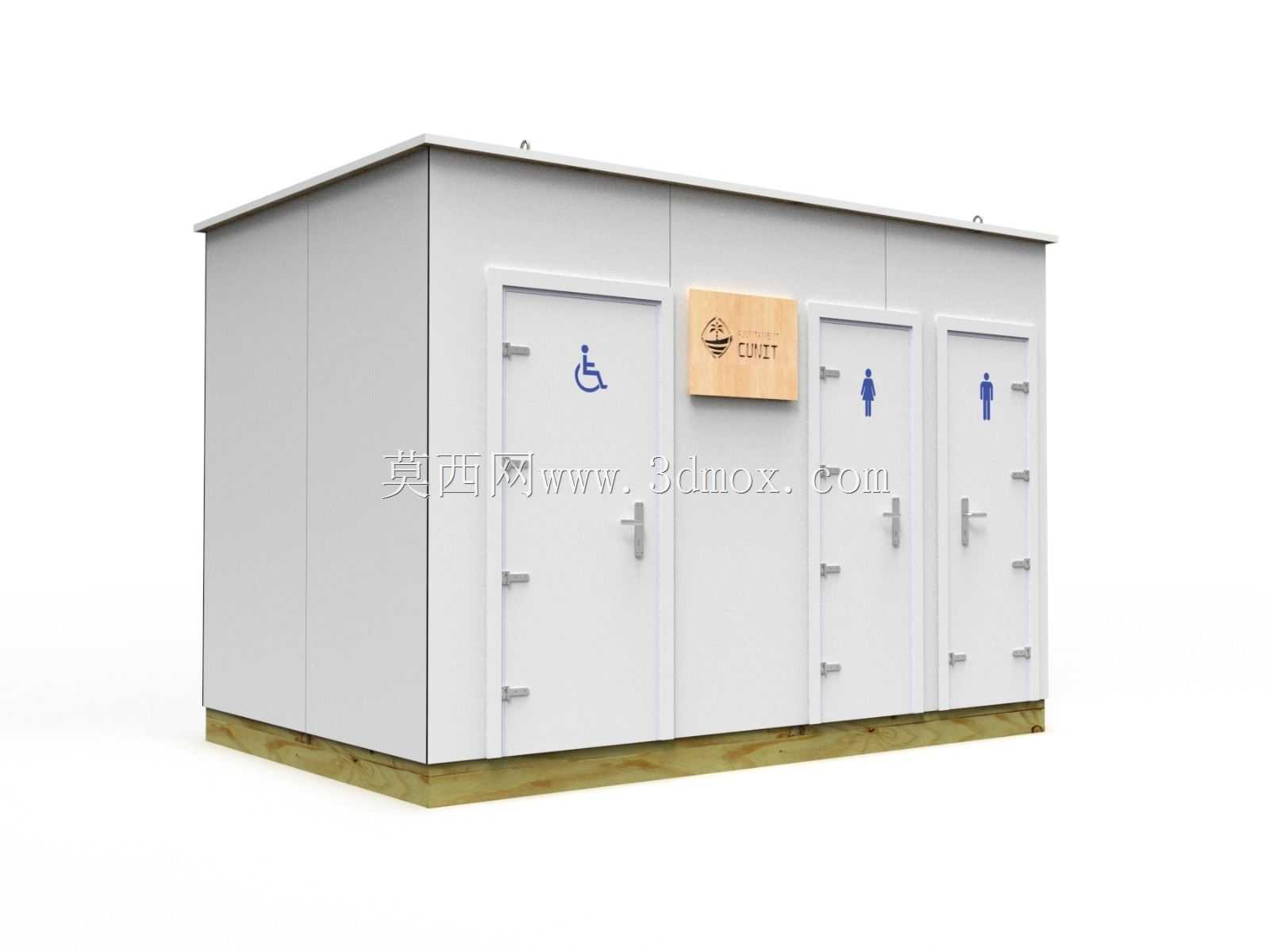

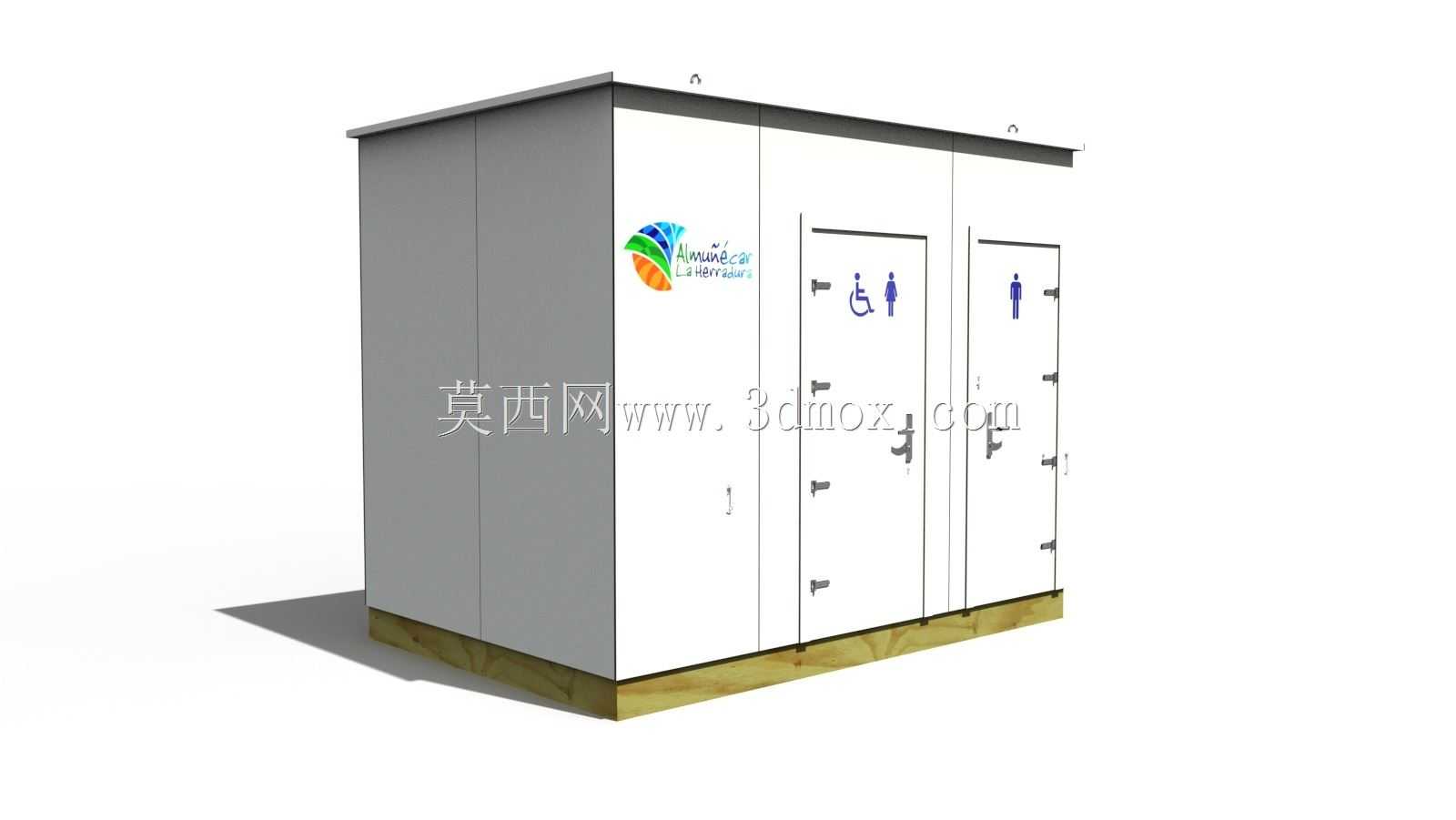

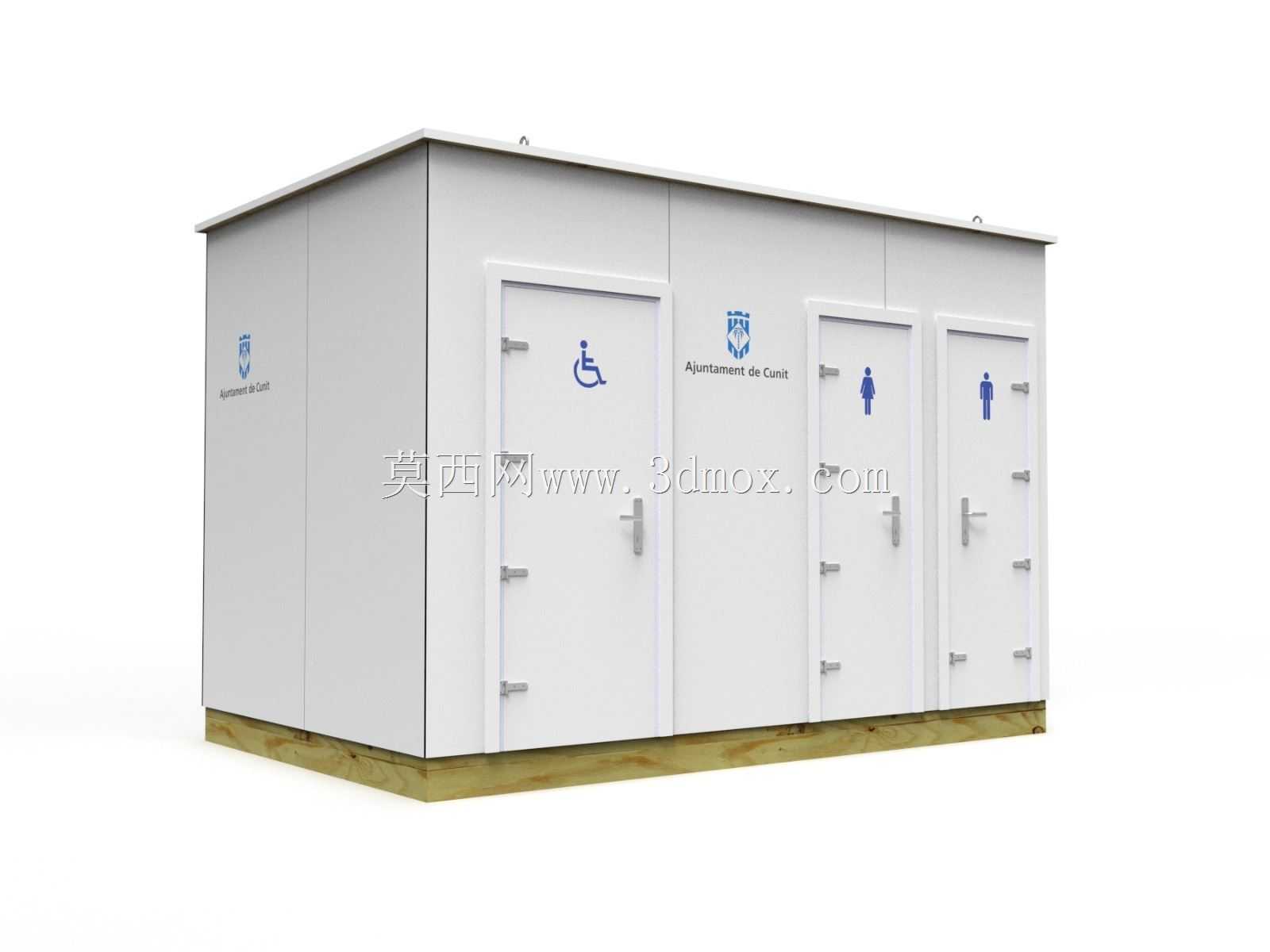

　　既可以避免场地积水倒灌进入舱内，也能为给排水管线、通风管线的布设预留足够的安装操作空间，同时防腐木经过防腐、防虫、防霉处理，可长期适应户外高湿、高盐雾的使用环境，比如滨海区域使用时也能保证基座的结构使用寿命。舱体的门体采用不锈钢合页与加厚门板搭配，门板上设置无障碍标识与普通男卫标识，分别对应无障碍厕位与普通厕位，其中无障碍厕位内部预留直径1500mm的轮椅回转空间，满足无障碍使用规范要求，厕位内部配套扶手、紧急呼叫按钮安装位，可根据实际使用需求选配对应配件。舱顶采用单坡排水结构，坡度设置为5%，可快速排走雨水，避免顶部积水渗漏，顶部预留吊环结构，方便吊装转运作业，吊装时可直接通过吊环完成整舱的起吊、移位，无需额外设置吊装点位。

　　从安装边界来看，整舱外形尺寸控制在标准货运车辆的运输限界内，运输过程中无需办理超限运输许可，现场安装时仅需对场地做简单硬化处理，硬化地面平整度误差控制在5mm/m以内即可满足安装要求，舱体与地面之间通过膨胀螺栓完成固定，抗风等级可满足10级大风的使用要求。舱体内部的管线全部采用暗敷设计，给排水管线沿底部架空层布设，通风系统采用顶部自然通风+机械排风结合的方式，可快速排出舱内异味，保持内部空气流通。围护板材的拼接处全部采用密封胶条做密封处理，可避免雨水从拼接缝隙渗入舱内，同时板材表面做抗污涂层处理，日常清洁仅需用高压水枪冲洗即可完成，降低后期运维的清洁成本。在功能分区上，整舱划分为两个独立厕位，可同时满足两人使用，

　　每个厕位独立设置门锁、照明、通风开关，互不干扰，舱体外侧可根据使用场景张贴对应标识，也可根据需求扩展第三卫生间、管理间等功能模块，通过多舱拼接的方式组成更大规模的公共卫生设施组，适配不同人流量的场地需求。设计过程中充分考虑户外使用的耐候性需求，所有外露金属件全部采用304不锈钢材质，避免长期户外使用出现锈蚀问题，门板与门框之间设置防撞胶条，既可以减少开关门的碰撞噪音，也能提升舱体的密封性能，减少蚊虫进入舱内。
