简易直插元件电路主板三维建模设计

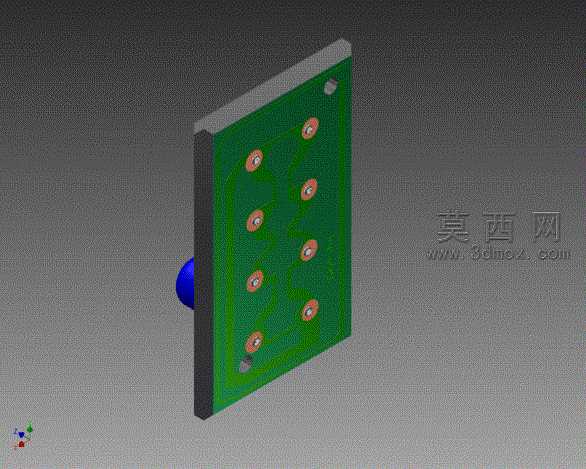

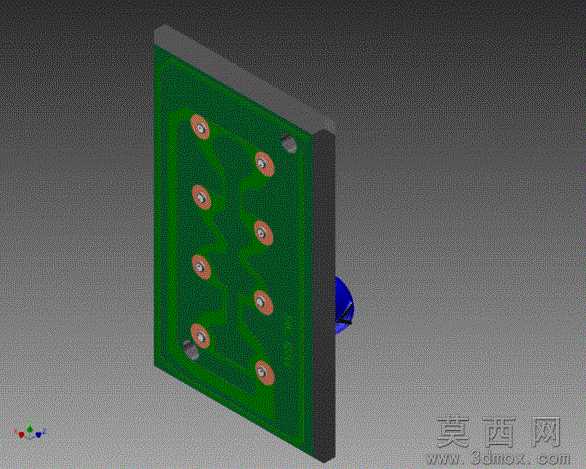

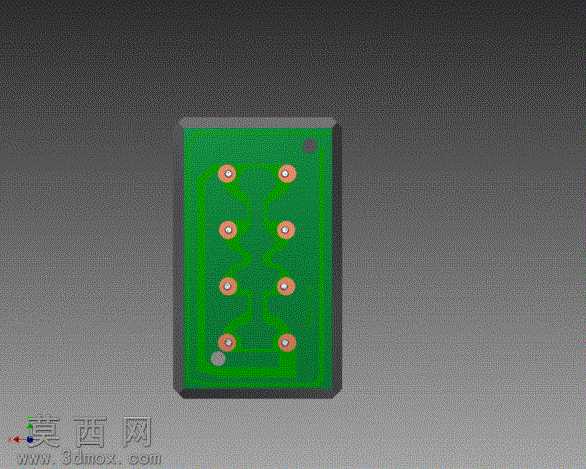

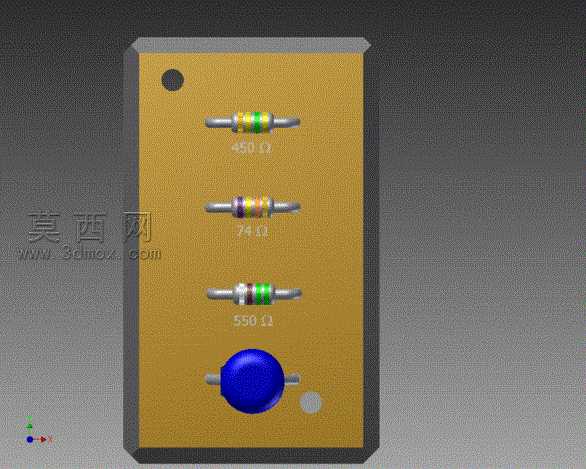

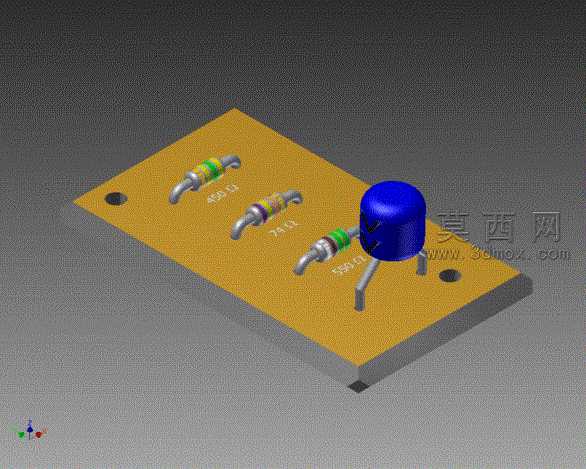

本作品为简易直插元件电路主板的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与渲染呈现。建模过程首先以矩形基板为基础，通过拉伸命令生成黄色环氧玻纤材质的PCB板体，在板体对角位置通过切除命令生成两个圆形安装定位孔，还原常规电路板的安装固定结构。板体表面的元件布局遵循基础电路的排布逻辑，首先完成三个轴向直插碳膜电阻的建模：通过旋转命令生成电阻两端的金属引脚，再通过拉伸生成中间的陶瓷电阻基体，分别为三个电阻赋予不同色环的纹理材质，还原不同阻值电阻的外观特征，引脚部分赋予亮面金属材质，模拟镀锡引脚的金属质感。随后完成直插铝电解电容的建模：通过旋转命令生成圆柱形的蓝色铝壳电容本体，顶部做出防爆压痕的细节结构，下方伸出三根等距分布的金属直插引脚，引脚与电阻引脚保持相同的金属材质参数，还原真实电容的结构特征。所有元件的引脚均垂直插入PCB板对应的焊盘位置，焊盘通过在板体表面做浅拉伸生成圆形铜箔结构，赋予铜质金属材质，还原电路板焊接点位的外观。渲染阶段采用哑光灰色背景，搭配柔和的环境光与定向补光，突出板体与元件的材质质感：PCB板赋予半哑光的黄色环氧材质，带有轻微的磨砂纹理；电阻本体赋予哑光陶瓷质感，色环纹理清晰对齐；电容外壳赋予亮面蓝色塑料质感，带有轻微的环境反射；金属引脚与焊盘赋予高反射的金属材质，模拟真实电子元件的光影表现。整体建模严格遵循直插电子元件的实际尺寸比例，结构清晰，细节完整，既还原了基础电路主板的真实结构，也通过合理的材质与光影设置呈现出清晰的视觉效果，可用于电子电路教学演示、基础结构展示等场景，建模过程中所有特征均保留参数化记录，可根据需求调整元件参数、板体尺寸或增减元件数量，具备良好的可编辑性。
