双轴式塑料瓶扎孔破碎处理设备结构

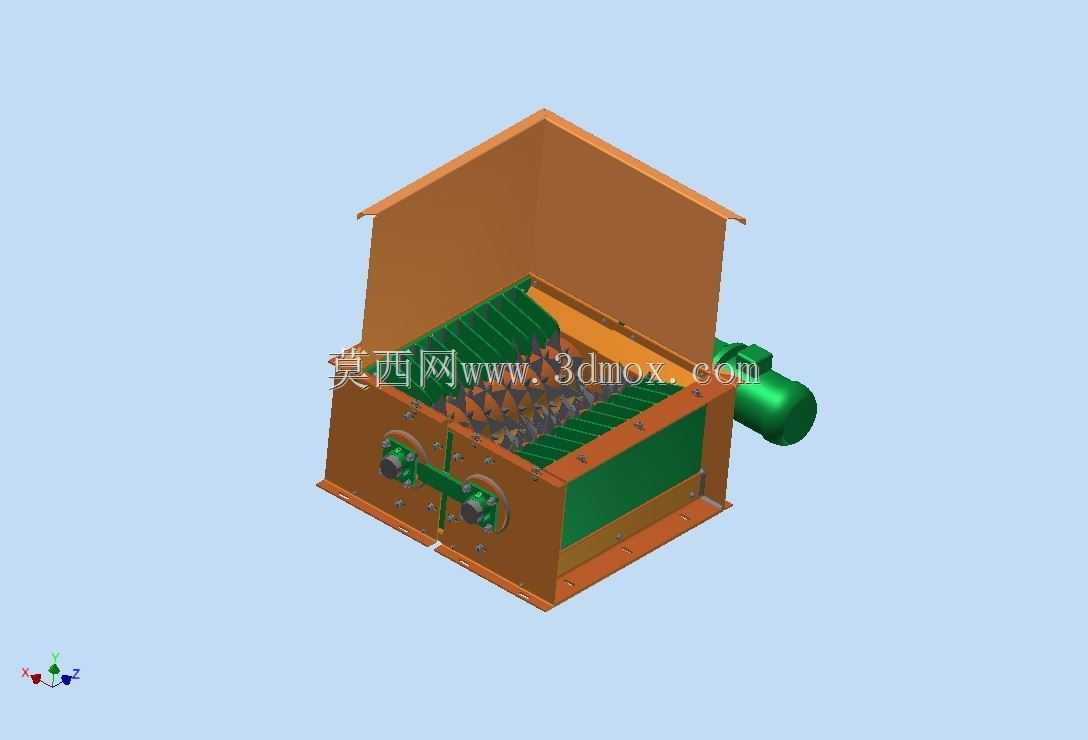

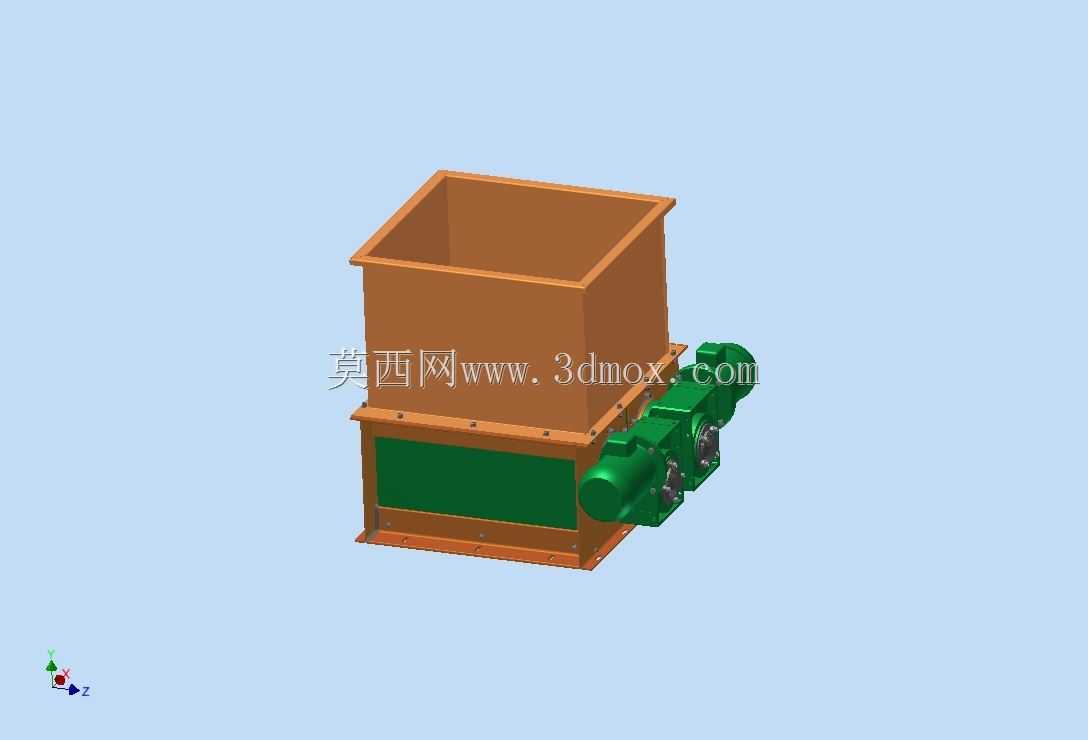

　　这款设备主要面向废塑料回收站点、中小型PET瓶回收加工线的前端预处理环节，针对回收后堆积的空塑料瓶内部残留空气、占用储运空间、直接破碎易出现辊轮打滑卡料的痛点设计，核心作用是在瓶体进入后续破碎、清洗工序前，先对瓶身完成扎孔排气，同步完成初步的撕扯减容，让堆叠的塑料瓶体积压缩至原松散状态的三成左右，大幅降低后续转运、上料的空间占用，同时避免密闭瓶体进入破碎腔受压弹跳引发的设备故障与安全隐患。从结构布局来看，设备整体采用方箱式焊接机架作为承载主体，上半部分为敞口带翻盖的进料仓，翻盖采用铰接结构，日常作业时可开启作为进料导料板，设备检修或长时间停机时可闭合，避免杂物落入辊组间隙，也能防止扎孔过程中瓶体碎屑飞溅。进料仓内部做了倾斜导料面，

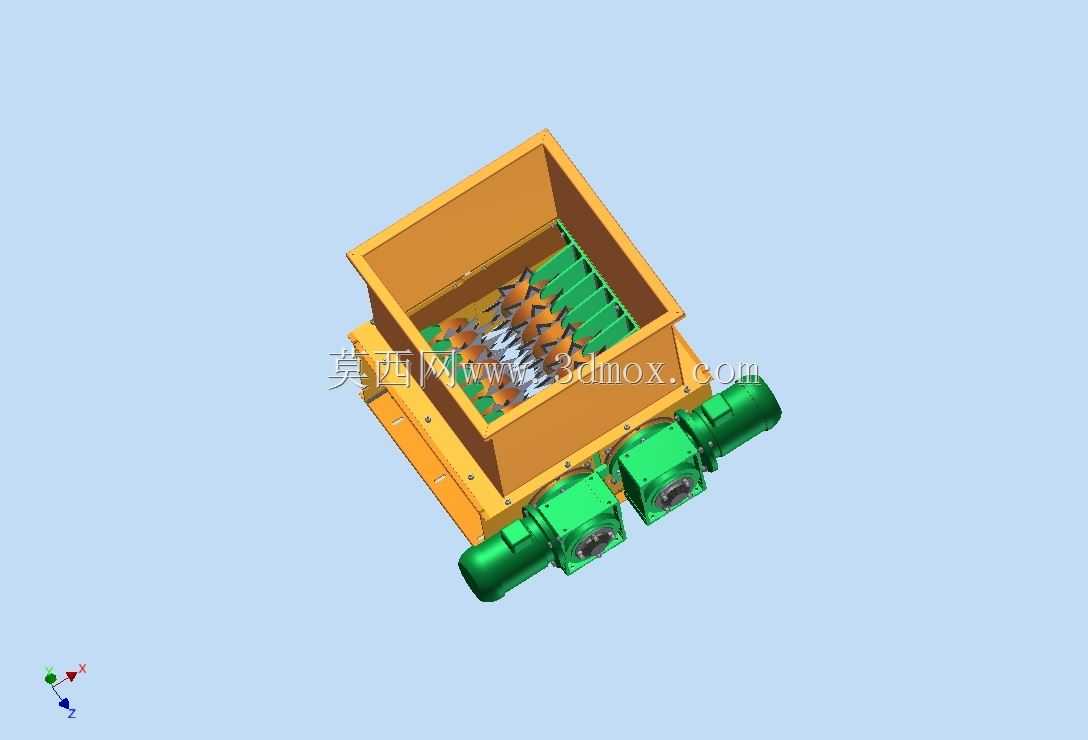

　　可让投入的塑料瓶依靠自重自动滑向下方的扎孔辊组，无需额外设置推料机构，简化了整体传动结构。核心作业部件为平行布置的两根扎孔辊轴，辊轴表面沿螺旋线排布多组尖锐扎齿，两根辊轴做相向差速转动，转速差控制在15%左右，当瓶体落入两辊间隙时，高速侧的扎齿先刺穿瓶壁释放瓶内残留空气，差速带来的撕扯力会同步将瓶体拉扯变形，避免光滑瓶体在辊面打滑空转。辊轴两端采用带座外球面轴承安装在机架侧板上，轴承座位置设置了可调节的顶紧螺栓，可根据处理瓶体的壁厚、材质调整两辊之间的工作间隙，适配从薄款矿泉水瓶到厚款日化塑料瓶的不同处理需求。设备的动力输入侧布置了减速驱动单元，动力通过齿轮副传递到两根辊轴，保证两辊的转动相位始终匹配，不会出现扎齿碰撞干涉的问题。

　　机架下半部分为出料导槽，经过扎孔压瘪的瓶体可直接从导槽滑落到下方的收集容器或者输送带上，衔接后续的破碎、清洗工序。从安装边界来看，设备整体为一体式焊接结构，底部预留了四个地脚安装孔，可直接固定在水泥基础或者钢制平台上，安装时需要保证进料口上方预留至少一倍机身高度的操作空间，方便人工或者机械上料，驱动侧需要预留足够的检修空间，方便日常检查传动部件的润滑情况、更换磨损的扎齿。设计过程中重点考虑了作业过程中的防卡料逻辑，扎齿采用大后角的刃口设计，刺入瓶壁后不会带料缠绕，辊组下方设置了固定刮料板，刮料板与辊面的间隙控制在2mm以内，可及时刮除卡在扎齿间隙的瓶体碎片，避免长时间堆积引发辊组卡滞。

　　设备的侧板与辊组的配合位置设置了可拆卸的耐磨衬板，衬板采用耐磨钢板加工，长期使用磨损后可单独更换，无需整体更换机架侧板，降低了后期维护成本。进料仓的翻盖边缘设置了橡胶密封条，闭合后可减少作业过程中的粉尘溢出，适配有一定环保要求的作业场景。不同于大型破碎设备的大产能设计，这款设备的处理量级适配中小型回收站点的日处理量，整体功耗较低，不需要配置大功率的驱动单元，日常运维只需要定期给轴承加注润滑脂、检查扎齿磨损情况即可，操作门槛较低，不需要专门的技术人员值守。在结构建模过程中，所有焊接位置都预留了合理的焊接收缩余量，轴承安装位的同轴度公差按照IT7级控制，保证辊轴转动过程中不会出现偏磨，扎齿的排布经过运动仿真验证，确保两辊转动过程中扎齿不会发生碰撞，同时能覆盖整个进料宽度方向，不会出现漏处理的瓶体。设备的外表面没有突出的尖锐结构，所有连接螺栓都采用内六角设计，螺栓头沉入安装面以内，避免作业过程中勾挂杂物或者划伤操作人员。驱动单元的外部设置了可拆卸的安全防护罩，防护罩采用钢板折弯成型，表面开设散热孔，既可以防止操作人员误触转动部件，也能保证驱动电机的散热需求。
