卧式黑色金属与有色金属压块处理设备

　　这款卧式金属压块设备主要面向再生资源回收加工、金属切削加工车间、报废汽车拆解场、有色金属冶炼预处理等场景，用于处理零散的黑色金属与有色金属废料，将松散的钢屑、铁屑、铜屑、铝屑、轻薄废钢、废铜铝边角料压缩成规整的高密度料块，大幅降低废料的存储空间占用，同时提升废料转运效率，减少冶炼过程中的烧损率。设备整体采用卧式长床身布局，进料端设置大容积敞口式料斗，料斗采用上宽下窄的梯形结构，内壁加装耐磨衬板，可直接承接叉车或输送带倾倒的散装废料，单次进料容积可适配常规车间废料周转箱的倾倒尺寸，无需额外增设进料辅助机构。压缩执行机构布置在床身进料端对侧，主压油缸沿床身导轨方向水平布置，压头与油缸活塞杆采用法兰式连接，压头工作面堆焊耐磨合金层，

　　可承受反复压缩过程中金属废料的硬摩擦与冲击载荷，压头两侧设置导向滑块，与床身内侧的淬火导轨配合，保证压缩过程中压头运行无偏载，避免油缸杆受径向力导致密封件过早损坏。设备的动力单元布置在床身上部的封闭式罩壳内，集成了液压油箱、柱塞泵组、控制阀组与冷却系统，主电机采用立式安装结构，减少动力单元的横向占用空间，油箱侧面设置液位液温一体计与空气滤清器，方便日常运维时观察油液状态，阀组采用叠加式安装结构，管路排布沿罩壳内侧走线，外部无裸露高压管路，避免车间作业时废料磕碰损坏管路。设备的出料端设置可开合的锁模机构，压缩完成后锁模机构自动开启，压头将成型料块推出床身，可直接对接出料输送带或集料箱，整个压缩循环的动作逻辑通过液压阀组的顺序动作实现，

　　无需复杂的电控编程即可完成单循环作业，也可根据产线需求接入上位控制系统实现连续自动化作业。从安装边界来看，设备床身采用分段式焊接结构，底部设置多个可调式地脚支撑，可直接安装在硬化的车间地面上，无需额外浇筑混凝土基础，安装时需预留进料端的叉车作业空间、出料端的料块转运空间，以及动力单元侧方的运维操作空间，设备整体重心沿床身纵向中心线分布，满载压缩作业时的地面载荷均匀分布，不会出现局部载荷集中的问题。在结构设计层面，这款设备充分考虑了金属废料处理场景的恶劣工况，所有与废料接触的结构件均采用Q355B钢板焊接，焊后进行整体去应力退火处理，避免长期受交变载荷出现焊缝开裂问题，料斗与压头的易磨损部位均采用可更换的衬板结构，磨损后仅需更换衬板即可恢复设备性能，大幅降低长期使用的维护成本。液压系统方面，系统设置了多级压力保护，主压回路配置溢流阀与压力继电器，当压缩压力达到设定值时自动触发保压与回程动作，既可以保证料块的成型密度，又能避免系统长期过载运行，冷却系统采用风冷式结构，无需外接冷却水源，适合无集中供水的回收场站使用。设备的操作控制可根据使用场景选择手动阀操作或者按钮站操作，手动操作模式下可单步控制每个动作，适合调试与处理特殊形态废料时使用，自动模式下按下启动按钮即可完成进料、压缩、保压、泄压、出料、回程的全循环动作，降低操作人员的劳动强度。实际应用中，这类设备处理的料块密度可根据废料材质调整压缩压力，

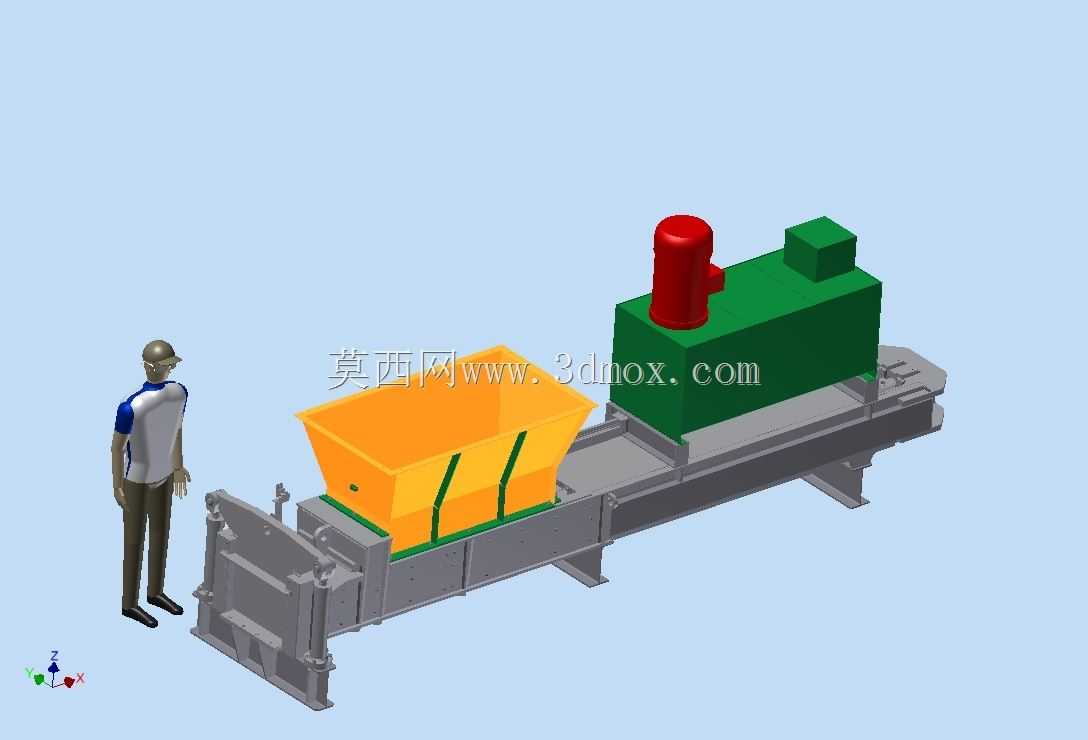

　　黑色金属废料压缩后的料块密度可达到每立方米2吨以上，有色金属废料压缩后的料块密度可达到每立方米1.5吨以上，成型后的料块外形规整，可直接投炉冶炼，相比松散废料，投炉时的加料效率提升3倍以上，冶炼过程中的金属回收率可提升10%左右，同时减少废料散落造成的车间环境污染，是金属加工与再生资源行业必不可少的废料处理装备。在三维建模过程中，这款模型完整还原了设备的各部分结构细节，包括床身的焊接筋板布置、料斗的加强筋结构、动力单元的元件布局、压头的导向结构、锁模机构的铰接点位置，可直接用于设备方案展示、产线布局模拟、结构受力分析参考，建模时各部件的装配关系完全按照实际设备的装配逻辑搭建，运动部件的行程范围与实际设备保持一致，可用于模拟设备的完整作业循环动作，为设备的选型配套、产线规划提供直观的三维参考。
