迷你便携夹持式点火装置结构设计

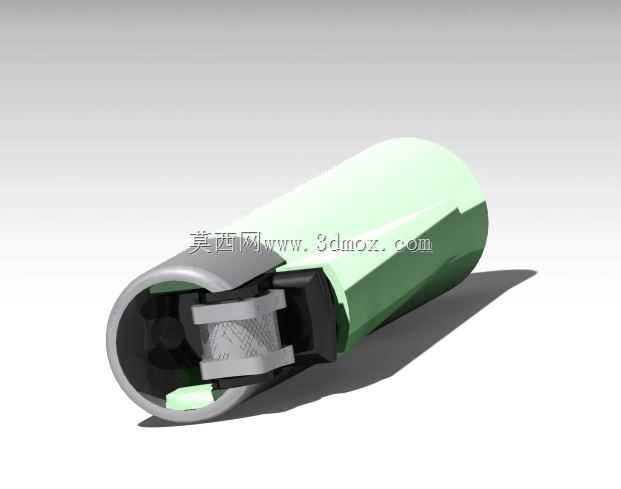

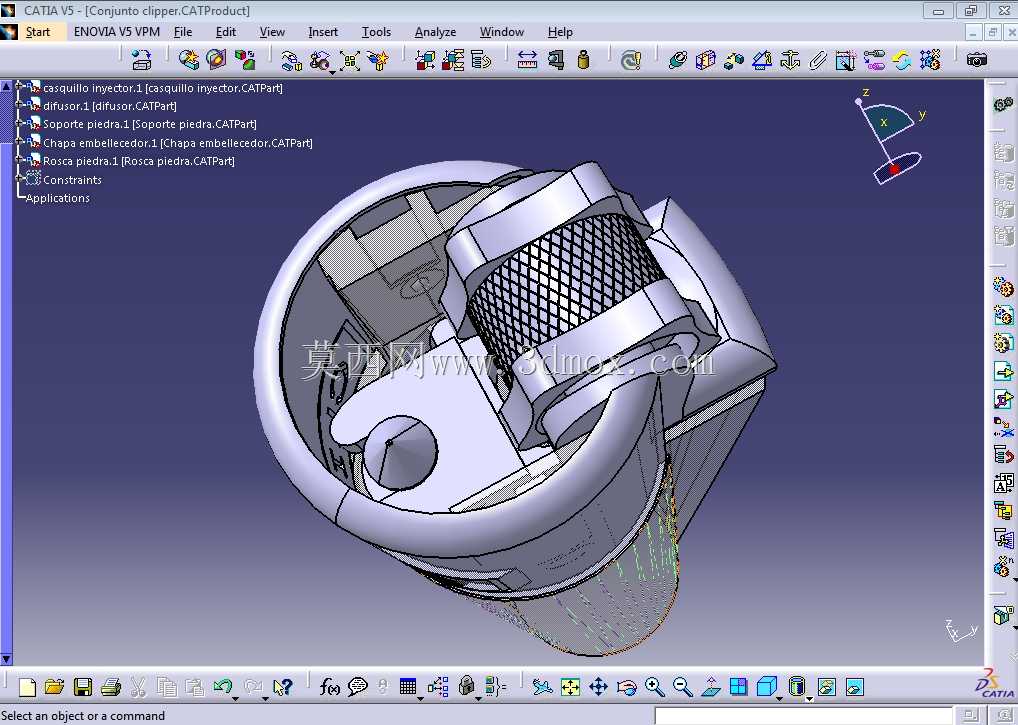

　　日常户外作业、设备检修场景里，小型点火装置的便携性与操作可靠性一直是结构设计的核心考量点，这款迷你夹持式点火装置的三维结构，完全围绕单手操作、口袋级收纳的实际使用需求搭建。从结构布局来看，整体采用圆柱筒式主体外壳，外壳做了两段式分色防滑处理，握持段的曲面弧度贴合成年人指腹弧度，单手握持时不需要刻意调整手势，拇指即可推动前端的夹持触发机构完成点火动作，不会出现滑脱、施力不均的问题。前端的夹持触发组件是整个结构的设计核心，采用金属冲压件搭配弹性复位结构，常态下夹持口处于闭合防护状态，避免外界灰尘、水汽进入内部气路与点火触点，推动触发滑块时，夹持口同步张开并完成点火机构的击发动作，松开滑块后复位弹簧带动夹持口自动闭合，同时切断气路输出，

　　整个动作行程控制在8mm范围内，单手操作的施力大小控制在15N左右，符合日常使用的施力习惯，长时间操作也不会出现手指酸痛的问题。从安装边界与尺寸控制来看，整体主体直径控制在18mm，总长度控制在65mm，和普通口红的尺寸基本一致，可以直接放入工装裤侧袋、工具包的小型收纳格内，不会占用过多收纳空间，外壳壁厚控制在1.2mm，在保证结构强度的前提下尽可能压缩整体重量，整机含内部气路组件的总重量控制在22g，随身携带几乎没有负重感。内部气路采用同轴式布局，储气腔占据主体筒身70%的内部空间，气路调节阀设置在主体尾端，采用隐藏式微调结构，不需要额外工具就可以用指甲调整火焰大小，调整行程做了档位限位，

　　避免调节过度导致气路全开出现火焰失控的问题。点火触点与气路出口的相对位置经过反复校核，出气口与点火针的水平间距控制在2.5mm，垂直高度差控制在1mm，保证出气后燃气可以第一时间被电火花点燃，不会出现点火延迟、漏燃的问题。夹持结构的金属件采用0.8mm厚的不锈钢冲压成型，夹持接触面做了滚花防滑处理，在需要引燃细小引火物、或者在狭小空间内固定点火位置时，夹持口可以稳定夹住引火材料，不需要额外用手扶持，避免点火过程中烫伤操作人员。外壳的拼接结构采用卡扣式连接，没有外露的固定螺丝，装配时直接将内部组件从尾端推入外壳卡紧即可，装配工序简单，后期维护更换内部储气组件时，只需要撬开尾端的密封盖就可以完成操作，不需要破坏外壳结构。

　　在实际应用场景中，这类迷你点火装置除了日常户外生火使用，还可以适配设备检修场景里的狭小空间点火作业，比如设备内部管路的加热烘烤、小尺寸工件的局部加热，因为整体直径小，可以伸入普通打火机无法进入的狭窄缝隙内完成点火操作，前端的夹持结构还可以临时充当小型夹具，固定细小的加热元件，拓展了使用场景。结构设计过程中，特意将所有棱角位置做了R0.5mm的圆角处理，避免随身携带时剐蹭衣物或者划伤手部，外壳表面做了细磨砂处理，即使手上沾有油污、汗水也可以稳定握持，不会出现打滑的问题。内部的复位弹簧采用不锈钢材质，弹性系数经过匹配，既保证操作时的手感反馈清晰，又不会因为弹簧弹力过大导致操作费力，弹簧的安装位置做了导向槽限位，长期使用也不会出现弹簧偏移、卡滞的问题。气路的密封结构采用丁腈橡胶密封圈，密封槽的尺寸公差控制在±0.02mm，保证长期使用不会出现燃气泄漏的问题，密封圈的安装位置做了防脱卡槽，更换组件时不会出现密封圈脱落、移位的情况。
