嵌入式LED面板安装固定支撑托架

　　日常做小型显示终端配套结构件的时候，这类嵌入式LED面板的支撑托架是很常见的定制件，很多商显、自助设备、小型工控终端的面板安装都需要用到这类适配结构，不用额外开模做复杂的面板框，靠这类托架就能快速完成面板的固定与定位，适配厚度不大的LED显示面板安装需求。

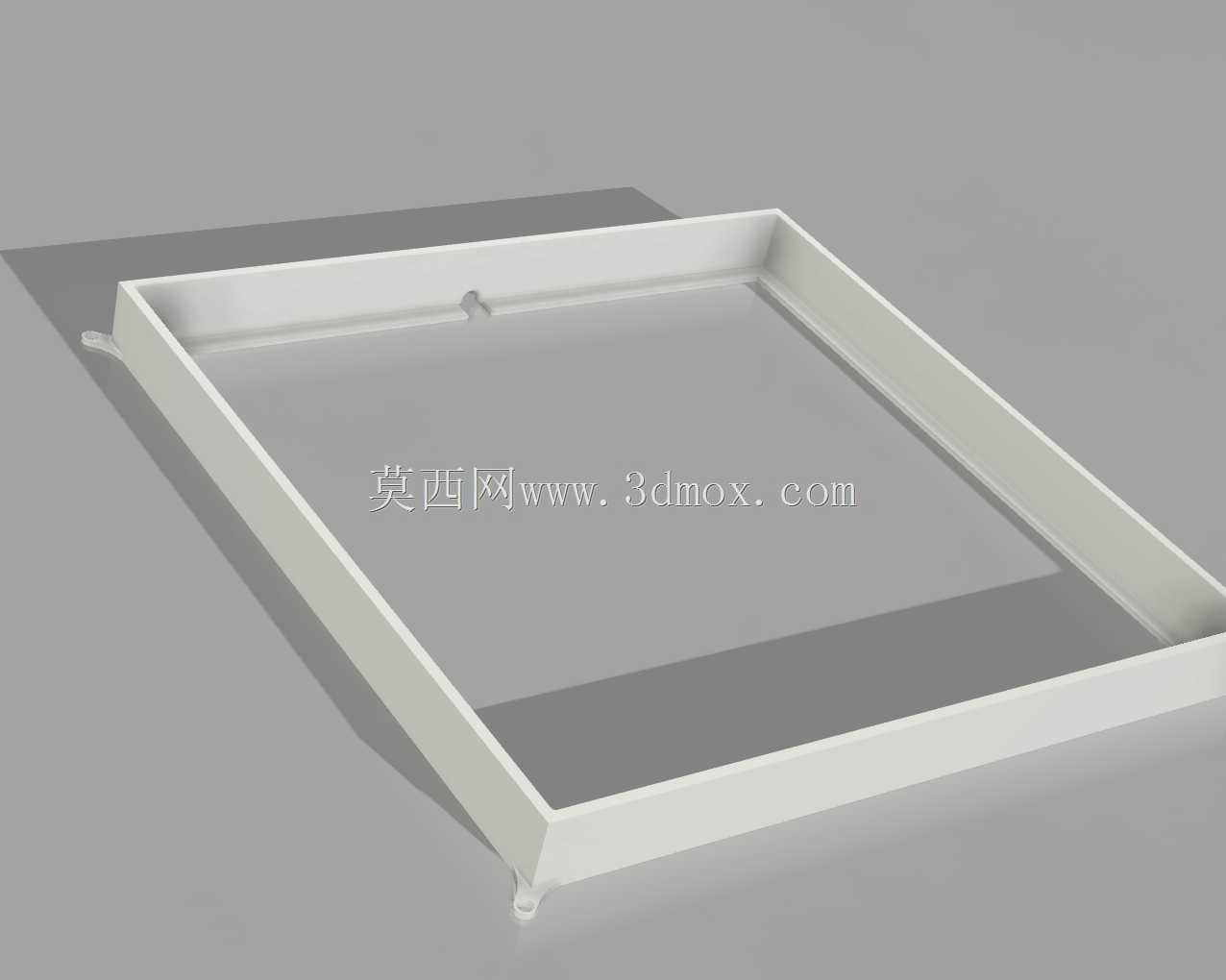

　　这款托架整体采用围边式框型结构，外形边界尺寸控制在200X200mm的方形范围内，围边高度20mm，刚好可以承托对应尺寸的LED面板，围边的内侧做了微小的承托台阶，面板放置进去之后不会直接从框体脱落，台阶的高度刚好匹配常规薄型LED面板的边缘厚度，不需要额外打胶做全周固定，只需要在几个点位做粘接或者卡扣固定就能完成面板的定位。

　　设计的时候特意在框体的其中一条围边上预留了窄缝式走线缺口，这个缺口的位置刚好对应LED面板的出线端位置，面板安装完成之后，连接排线、供电线缆可以直接从这个缺口引出，不需要在托架上额外开大面积的走线孔，既保证了框体整体的结构强度，也避免了线缆从框体底部绕线导致的安装间隙问题，线缆可以顺着缺口直接排布到设备内部的走线槽里，不会出现线缆挤压、弯折半径过小的问题，能有效延长排线的使用寿命，避免长期使用后出现线缆破损、接触不良的故障。

　　托架的底部四个角位做了小型的固定凸台，每个凸台上都预留了安装孔位，安装的时候可以直接用自攻螺丝或者机牙螺丝将整个托架固定在安装基面，不管是钣金设备外壳、塑料机壳还是木质的展示柜体，都可以通过这四个点位完成托架的固定，四个固定点的受力均匀，不会因为长期使用出现托架变形、面板偏移的问题。凸台的高度做了统一控制，托架固定之后，框体底部和安装基面之间会留出微小的间隙，刚好可以容纳面板背面凸起的驱动元件、排线接头，不会因为元件顶到基面导致面板安装不平整、出现翘边的问题。

　　从实际应用场景来看，这类托架除了用在常规的小型LED显示屏安装上，也可以适配同尺寸的亚克力面板、触摸面板的固定，在自助售卖机的操作显示区、小型设备的状态显示面板、墙面嵌入式信息提示屏的安装中都能使用，不需要根据不同的面板材质重新设计支撑结构，只要面板的外轮廓尺寸匹配200X200mm的规格，厚度在围边的容纳范围内，都可以用这款托架完成安装。

　　结构设计上没有做多余的加强筋，因为整体围边的厚度已经足够支撑薄型面板的重量，20mm的围边高度本身就具备不错的抗变形能力，即使安装过程中受到轻微的挤压，也不会出现围边外扩、面板脱落的问题。围边的转角位置做了小圆弧过渡，没有尖锐的直角，一方面是避免安装过程中划伤操作人员的手部，另一方面也能减少应力集中，避免托架在受到外力冲击的时候转角位置出现开裂。

　　安装流程上也做了适配考虑，操作人员只需要先将托架通过四个角的固定孔锁在安装基面上，之后将LED面板的线缆从走线缺口穿出，再把面板对准托架的内框放置到承托台阶上，在面板和围边接触的几个点位打少量结构胶，或者用小型压片固定面板边缘，就可以完成整个安装过程，全程不需要复杂的定位工装，单人就可以完成操作，能有效提升现场安装的效率。

　　考虑到不同使用场景的安装需求，托架的围边外侧没有做多余的凸起结构，整个外轮廓是规整的方形，在嵌入式安装的时候，可以直接在安装面板上开出对应尺寸的方孔，将托架嵌入孔内固定，安装完成之后托架的围边刚好和安装面齐平，视觉效果更整洁，不会出现突出的结构影响整体外观。如果是表面安装的场景，直接将托架锁在安装面表面即可，规整的外轮廓也不会显得突兀。

　　走线缺口的宽度做了合理控制，既可以容纳常规的FPC排线、低压供电线穿过，也不会因为缺口过大导致面板在缺口位置失去支撑，出现边缘塌陷的问题，缺口的边缘做了倒角处理，线缆穿过的时候不会被锐边割破绝缘层，长期使用的可靠性更高。
